Der elektrische Anschluss sowie Abgleich- und Servicearbeiten dürfen nur von einem

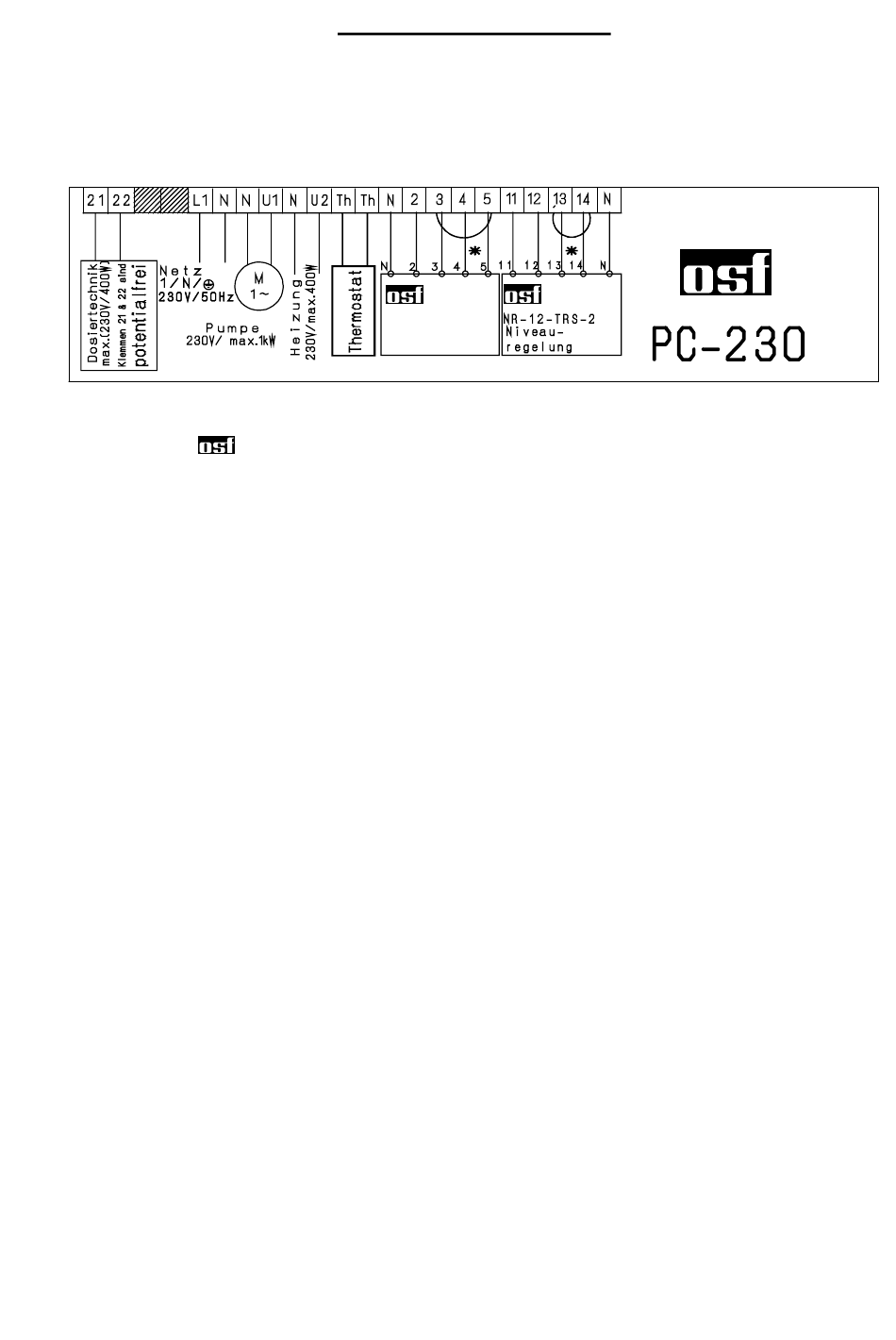

zugelassenen Elektrofachmann durchgeführt werden! Das folgende Anschluss-
Schema und die jeweils gültigen Sicherheitsbestimmungen sind zu beachten.
* bei Anschluß von NR-12-TRS-2 bzw. Eurotronik-10 Brücken entfernen!
Die werksseitig eingefügte Brücke zwischen den Klemmen 13 und 14 muss bei Anschluss einer
Niveauregelung
muß die Brücke zwischen diesen Klemmen eingeschraubt bleiben. Die Klemmen 11 und 12 bleiben in
diesem Fall unbenutzt.
Die werksseitig eingefügte Brücke zwischen den Klemmen 5 und 3 muss bei Anschluss einer
EUROTRONIK-10 entfernt werden. Wenn keine EUROTRONIK-10 angeschlossen ist, muss die
Brücke zwischen diesen Klemmen eingeschraubt bleiben. Die Klemmen 2 und 4 bleiben in diesem
Fall unbenutzt.
Die Gesamt-Stromaufnahme von Filterpumpe und Heizung darf 10A nicht überschreiten. Die
elektronische Steuerung ist zusammen mit der angeschlossenen Pumpe und Heizung durch eine 10A-
Feinsicherung auf der Leiterplatte abgesichert. Eine getrennte Absicherung von Filterpumpe und
Heizung erfolgt nicht. Der Kurzschluss-Schutz ist durch geeignete bauseitige Sicherungen zu gewähr-
leisten.
Wir wünschen Ihnen viel Freude und Entspannung in Ihrem Schwimmbad.
Elektrischer Anschluß:
EUROTRONIK-10
Rückspülsteuerung
NR-12-TRS-2 entfernt werden. Wenn keine Niveauregelung angeschlossen ist,
