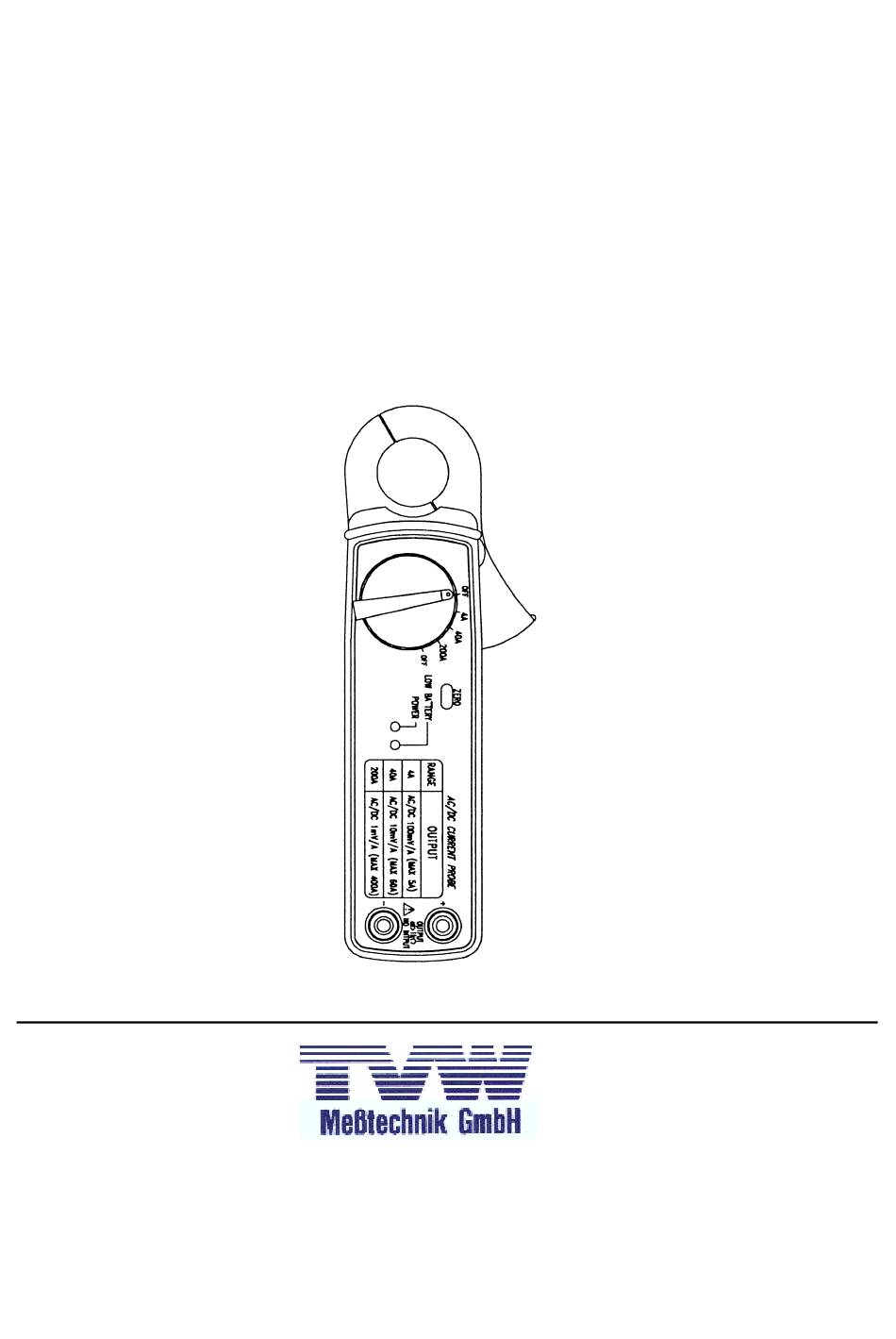

- Seite 1 AC/DC Stromwandlerzange Modell CM-05 Bedienungsanleitung ________________________________________________________________________ Vertrieb über: Semmelweg 31 D-32257 Bünde Tel: 05223/9277-0 Fax: 05223/9277-40...
- Seite 2 CM-05 EN 61010-2-032 CAT II 600V CAT III 300V Verschmutzungsgrad 2 Erklärung der Symbole : Vorsicht: Halten Sie sich an die Anweisungen Vorsicht: Gefahr eines Elektroschocks Doppelte Isolation D- 2...
-
Seite 3: Inhaltsverzeichnis
CM-05 INHALTSVERZEICHNIS I. Merkmale ..............………..…..II. Funktionsbeschreibung.........……...………..III.Bedienungsanweisungen........……..…... A. Gleichstrom (DC-)-Messung.......………………..B. Wechselstrom(AC-)-Messung......…..……... C. Wellenform-Betrachtung des Stroms (mittels Oszilloskop)..IV. Technische Daten.......... .…………….……..V. Batterieaustausch .…..............VI. Wartung und Reinigung........………………..I. Merkmale 1. DC/AC Stromzange für Strommessung 2. -
Seite 4: Funktionsbeschreibung
CM-05 Funktionsbeschreibung 1. Wandler-Backen Umfassen des Leiters mit den Backen zur Messung von DC/AC-Strom 2. Wandler-Backen-Hebel. Drücken Sie den Hebel zum Öffnen der Backen. 3. NULL Taste Drücken Sie die NULL-Taste, um die Ausgangsspannung vor jeder Messung auf Null zu setzen. (Nullabgleich) 4. -
Seite 5: Iii.bedienungsanweisungen
CM-05 III. Bedienungsanweisungen A. DC Gleichstrom-Messung 1. Stellen Sie den Drehschalter auf 4A, 40A oder 200A. 2. Stecken Sie ein Ende beider Prüfleitungen in die Messgeräte-Anschlüsse des Zangenwandlers. 3. Stecken Sie das andere Ende beider Prüfleitungen in die Anschlüsse eines Multimeters. -
Seite 6: Wechselstrom(Ac-)-Messung
CM-05 Anschlüsse eines Multimeters. Es wird dringend empfohlen, für Wechselstrom(AC-)-Messungen ein TRUE RMS (Echt Effektiv messendes) Multimeter zur genaueren Messung zu verwenden. 4. Stellen Sie sicher, dass die COM(Masse)-Anschlüsse von Zange und Multimeter verbunden sind. 5. Stellen Sie zur Wechselstrom(AC-)-Messung den Bereich des Multimeters auf 200 oder 400 mV AC. -
Seite 7: Technische Daten
CM-05 IV. Technische Daten Bereich Ausgang Genauigkeits-Abweichung DCA 0-4A DC 100mV/A ±2,0% ±0,005A ±1,0% ±0,02A DCA 0-40A DC 10mV/A DCA 0-150A DC 1mV/A ±1,0% ±0,2A DCA 150-200A DC 1mV/A ±2,2% ±0,2A ACA 0-4A AC 100mV/A ±2,0% ±0,005A(40-1kHz) ±1,5% ±0,03A(40-1kHz) ADCA 0-40A... -
Seite 8: Batterieaustausch
CM-05 VI. Wartung und Reinigung Wenn die Batterie- Warn- LED leuchtet, ersetzen Sie die alten Batterien durch zwei neue. A. Entfernen Sie die Messleitungen von den Ausgangsbuchsen des Stromwandlers B. Entfernen Sie die Schraube vom Batterie Deckel C. Heben Sie den Batterie Deckel an und entfernen ihn.
