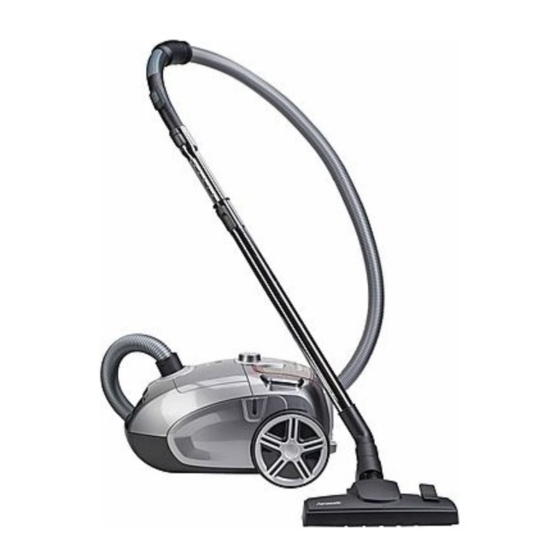

hanseatic Premium Line VCB46A15F-70 Gebrauchsanleitung
Vorschau ausblenden
Andere Handbücher für Premium Line VCB46A15F-70:
- Gebrauchsanleitung (32 Seiten) ,
- Gebrauchsanleitung (66 Seiten)
Verwandte Anleitungen für hanseatic Premium Line VCB46A15F-70
Inhaltszusammenfassung für hanseatic Premium Line VCB46A15F-70

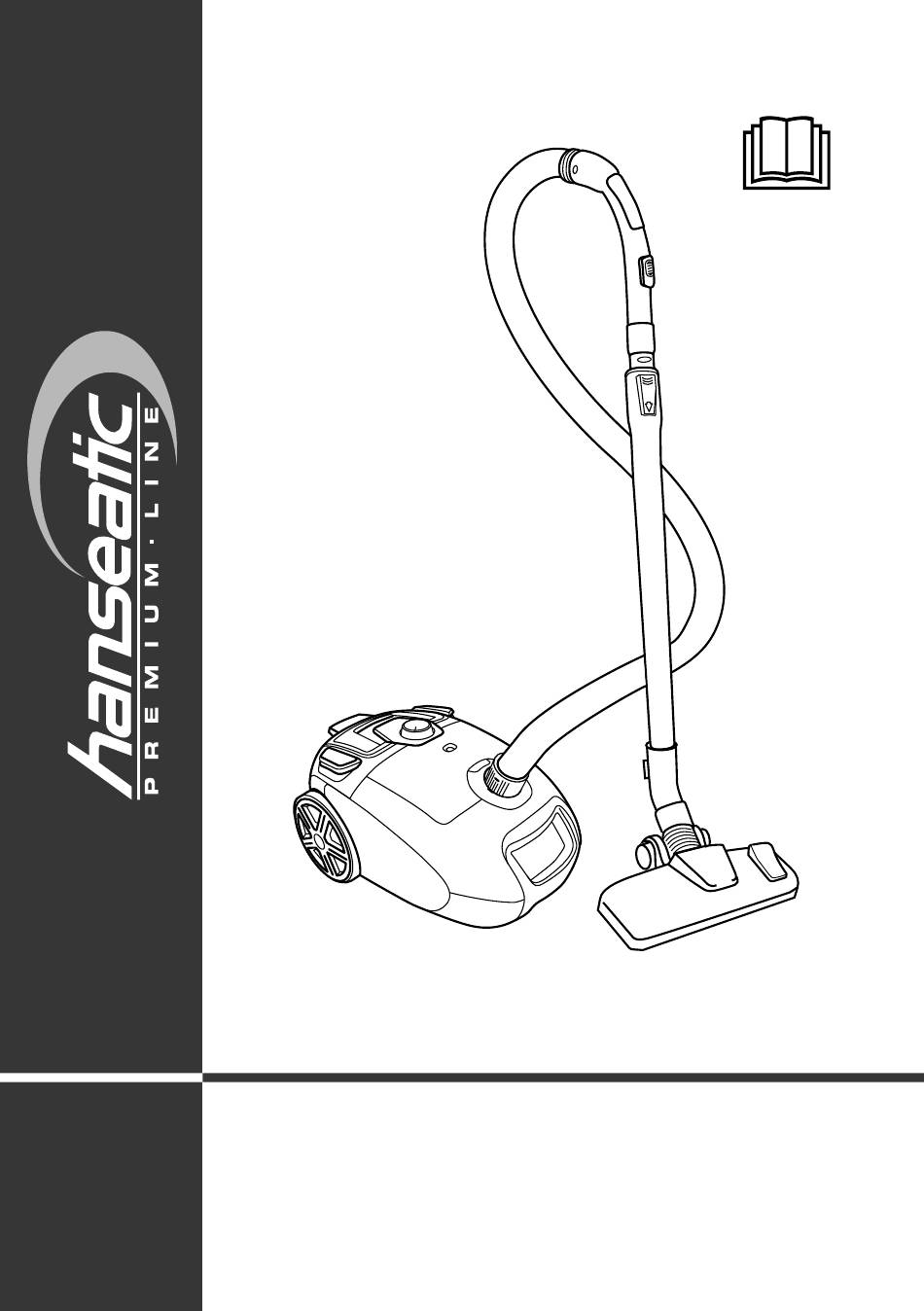

- Seite 1 VCB46A15F-70 Gebrauchsanleitung hanseatic premium line Anleitung/Version: 93972 20191009 Bestell-Nr.: 504 956 Bodenstaubsauger Nachdruck, auch aus zugs wei se, nicht ge stat tet!
-
Seite 2: Inhaltsverzeichnis
Seite 2 Inhaltsverzeichnis Inhaltsverzeichnis Lieferung ....3 Pflege und Wartung ..20 Lieferumfang ....3 Staubbeutel wechseln. -
Seite 3: Lieferung
Lieferung Seite 3 Lieferung Lieferumfang – Bodenstaubsauger – Saugschlauch mit Teleskoprohrgriff – Teleskoprohr – Bodendüse – Turbobürste – Parkettdüse – Polsterdüse – Fugendüse – Möbelpinsel – Gebrauchsanleitung Lieferung kontrollieren 1. Transportieren Sie das Gerät an einen geeigneten Standort und packen Sie es aus. 2. -
Seite 4: Sicherheit
Seite 4 Sicherheit Sicherheit Bestimmungsgemäßer Bevor Sie das Gerät be- nutzen, le sen Sie bit te Gebrauch zu erst die Si cher heits hin- Das Gerät dient zum Aufsaugen wei se und die Ge brauchs an lei- tung aufmerksam durch. Nur so von losem, trockenem Schmutz können Sie alle Funk tio nen si cher wie z. -
Seite 5: Begriffserklärung
Sicherheit Seite 5 Begriffserklärung Sicherheitshinweise Folgende Si gnal begriffe fi n- In diesem Kapitel fi nden den Sie in dieser Gebrauchs- Sie allgemeine Sicherheits- anleitung. hinweise, die Sie zu Ihrem eigenen Schutz und zum WARNUNG Schutz Dritter stets beachten müssen. Beachten Sie zusätz- Dieser Signalbegriff bezeich- lich die Warnhinweise in den net eine Gefährdung mit... - Seite 6 Seite 6 Sicherheit wenn es sichtbare Schä- stecker in der Steckdose ■ den aufweist, z. B. das befi ndet. Netzkabel defekt ist. Netzstecker nie am Netz- ■ wenn es Rauch entwickelt kabel aus der Steckdose ■ oder verbrannt riecht. ziehen, immer den Netz- ungewohnte Geräusche stecker selbst anfassen.
- Seite 7 Sicherheit Seite 7 defekte – oder vermeintlich ten physischen, sensorischen defekte – Gerät selbst zu oder geistigen Fähigkeiten! reparieren. Dieses Gerät kann von Kin- ■ Bei Reparaturen dürfen dern ab 8 Jahren sowie von ■ ausschließlich Teile verwen- Personen mit reduzierten det werden, die den ur- physischen, sensorischen sprünglichen Gerätedaten...
- Seite 8 Seite 8 Sicherheit Trotz der Filter kann noch (Hin- und Herschlagen des eine geringe Menge an Netzkabels). Schmutz partikeln in der Netzkabel so legen, dass es ■ Ausblasluft des Geräts vor- nicht zur Stolperfalle wird. handen sein. Diese können bei kleinen Kindern durch Brandgefahr! Einatmen zu allergischen Das Einsaugen von glühender...
- Seite 9 Sicherheit Seite 9 Beim Auspacken keine gelben Markierung heraus- ■ spitzen Gegenstände ver- ziehen. wenden. Niemals das Netzkabel ■ Niemals sich auf das Gerät über die rote Markierung ■ setzen oder stellen. hinaus herausziehen. Gerät nur mit eingesetz- Weiteres Ziehen kann die ■...
-
Seite 10: Geräteteile
Seite 10 Geräteteile Geräteteile Fußschalter für Kabelauf- wicklung Saugkraftregler Aufbewahrungsfach für die Fugendüse und Möbelpinsel Entriegelungstaste für das Aufbewahrungsfach Öffnung für die Saug- (10) schlauch-Verbindung Entriegelungstaste für das Staubbeutelfach (11) Tragegriff Laufrad (12) Staubbeutelfach (10) Rad (14) (13) (11) Fußschalter Ein / Aus (15) (12) Netzkabel mit Netzstecker (13) Abluftauslass und... - Seite 11 Geräteteile Seite 11 Düsen – Für kurzflorige oder glatte Bö- den wie Nadelfilz, PVC, Parkett Zusammen mit dem Staubsauger oder Fliesen: erhalten Sie verschiedene Düsen, Umschalt-Fußhebel in Stellung die für unterschiedliche Zwecke bringen. be stimmt sind. Jede Düse kann bei Bedarf vor oder während des –...
- Seite 12 Seite 12 Geräteteile auf maximale Saugleistung (siehe Fugendüse Abschnitt „Saugkraft einstellen“ (18) auf Seite 17). Die Fugendüse (18) eignet sich Parkettdüse zum Aussaugen von Stofffalten, Fugen, Ecken und Nischen, die (20) Sie mit der Bodendüse nicht er- reichen können. Polsterdüse Die Parkettdüse (20) ist zur Pfle- (17) ge von Parkett-Fußböden und...
-
Seite 13: Inbetriebnahme
Inbetriebnahme Seite 13 Inbetriebnahme Gerät auspacken 1. Drücken Sie die Entriege- lungstaste (4) PUSH, um das Aufbewahrungsfach für die Fu- HINWEIS gendüse und den Möbelpinsel zu öffnen. Beschädigungsgefahr! 2. Schwenken Sie den Deckel Unsachgemäßer Umgang nach oben, bis er einrastet. mit dem Gerät kann zu Be- 3. - Seite 14 Seite 14 Inbetriebnahme Sie können alle Düsen auch auf den Teleskop- (24) rohrgriff (15) am Saug- schlauch stecken. 2. Auf der anderen Seite des Saugschlauchs befinden sich am Verbindungsstück (24) zwei Nasen. Stecken Sie das Verbindungs- stück in die Öffnung (5) für die (25) Saugschlauch-Verbindung.
-
Seite 15: Bedienung
Bedienung Seite 15 Bedienung Sie können das Gerät nutzen, Gegenstände beschädigen wenn den Filter und können zum – Sie das Kapitel „Sicherheit“ Kurzschluss führen. gelesen und die Sicherheitshin- weise verstanden haben (siehe Seite 4). VORSICHT – es eingerichtet ist, wie im Kapi- Gesundheitsgefahr! tel „Inbetriebnahme“... - Seite 16 Seite 16 Bedienung 2. Stecken Sie den Netzstecker Unsachgemäßes Heraus- in eine vorschriftsmäßig instal- ziehen des Netzkabels kann lierte Steckdose. das Gerät beschädigen. Zum Saugen das Netzkabel ■ immer vollständig bis zur gelben Markierung heraus- ziehen. Niemals das Netzkabel ■ (11) über die rote Markierung hinaus herausziehen.
-
Seite 17: Saugkraft Einstellen
Bedienung Seite 17 Saugkraft einstellen Nebenluftventil Saugkraftregler (26) Bei Bedarf können Sie die Saugkraft mithilfe des Nebenluft- ventils (26) weiter verringern. Die Abdeckung des Nebenluftventils lässt sich stufenlos verschieben. Die Saugkraft stellen Sie mit dem Saugkraftregler (2) ein. Drehen Sie den Saugkraftregler –... -
Seite 18: Saugen Beenden
Seite 18 Bedienung Saugen beenden VORSICHT Verletzungsgefahr! Durch das kräftige Einzie- hen des Netzkabels kann es zum Hin- und Herschlagen des Netzkabels („Peitschen- effekt“) kommen. Verlet- zungen können die Folge sein. Das Netzkabel beim ■ 3. Treten Sie zum Aufwickeln des Auf rollen festhalten. -
Seite 19: Abstellen Und Aufbewahren
Abstellen und Aufbewahren Seite 19 Abstellen und Aufbewahren Kurzfristiges Abstellen Platzsparendes Aufbewahren (27) (27) (14) • Stecken Sie die Haltevorrich- (28) tung an der Düse (27) in die Parkhalterung (14). 1. Nehmen Sie das Gerät am Trage griff (7) hoch und stellen Sie es aufrecht ab. -
Seite 20: Pflege Und Wartung
Seite 20 Pflege und Wartung Pflege und Wartung Staubbeutel wechseln (29) WARNUNG Stromschlaggefahr! Unsachgemäßer Umgang mit dem Gerät kann zu schweren Verletzungen oder zum Tod führen. Vor dem Wechseln des ■ Staubbeutels immer den Wenn im Fenster für Staubbeu- Netzstecker aus der Steck- telwechsel (29) die rote Füll- dose ziehen. - Seite 21 Pflege und Wartung Seite 21 3. Drücken Sie die Entriegelungs- taste (6) und öffnen Sie das Staubbeutelfach. (30) 7. Schließen Sie das Staub- beutelfach. Achten Sie darauf, dass der Staubbeutel nirgends einklemmt. 4. Ziehen Sie den Staubbeutel an der Papplasche nach unten aus dem Staubbeutelhalter (30) Reinigen Sie bei jedem heraus.
-
Seite 22: Motorschutz-Filter Reinigen/Wechseln
Seite 22 Pflege und Wartung Motorschutz-Filter Zum Waschen der Filter ■ nicht die Waschmaschine reinigen/wechseln oder den Geschirrspüler verwenden. WARNUNG Der Motorschutz-Filter sollte je- Stromschlaggefahr! des Mal bei Anbruch einer neuen Unsachgemäßer Umgang Packung Staubbeutel ausge- mit dem Gerät kann zu wechselt werden. - Seite 23 Pflege und Wartung Seite 23 (31) (30) (32) 6. Entnehmen Sie den Motor- schutz-Filter (31). 4. Ziehen Sie den Staubbeutel an der Papplasche nach un- ten aus dem Staubbeutelhal- (31) ter (30) heraus. (32) 7. Waschen Sie den Motor- schutz-Filter (31) unter flie- ßendem Wasser aus.
-
Seite 24: Hygiene-Filter Reinigen/Wechseln
Seite 24 Pflege und Wartung nach innen zurück in den HINWEIS Rahmen des Motorschutz- Gefahr von Sachschäden! Filters. Unsachgemäßer Umgang 10. Schieben Sie den Rahmen des Motorschutz-Filters in den mit dem Gerät kann zu Staubsauger. Beschädigungen führen. 11. Setzen Sie den Staub- Gerät nur mit eingebauten ■... -
Seite 25: Gerät Reinigen
Pflege und Wartung Seite 25 6. Setzen Sie den Hygiene-Filter und die Filterabdeckung wieder ein. (13) Die Artikelnummer zum Nachbestellen von Motor- (33) schutz- und Hygiene-Filter finden Sie im Kapitel „Service“ auf Seite 30. 2. Drücken Sie die Feder (33) PULL nach oben und nehmen Sie die Filterab deckung (13) ab. -
Seite 26: Bodendüse Reinigen
Seite 26 Pflege und Wartung Turbobürste reinigen HINWEIS Gefahr von Sachschäden! VORSICHT Unsachgemäßes Reinigen Verletzungsgefahr! des Geräts kann die Ober- Unsachgemäßer Umgang fl äche angreifen. mit dem Gerät kann zu Zum Reinigen des Geräts ■ Verletzungen führen. keine scharfen Reiniger Niemals in sich bewegende ■... - Seite 27 Pflege und Wartung Seite 27 (35) 5. Schließen Sie die Wartungs- klappe (35) wieder. 3. Öffnen Sie die Wartungs- klappe (35) auf der Unterseite der Turbobürste. (36) (37) 4. Entfernen Sie Fusseln und Haare von der Bürste (36) und vom Luftschaufelrad (37).
-
Seite 28: Fehlersuchtabelle
Seite 28 Fehlersuchtabelle Fehlersuchtabelle Bei allen elektrischen Geräten können Störungen auf tre ten. Da bei muss es sich nicht um ei nen Defekt am Gerät handeln. Prüfen Sie des- halb bitte an hand der Ta bel le, ob Sie die Störung be sei ti gen können. WARNUNG Stromschlaggefahr bei unsachgemäßer Reparatur! Nie mals versuchen, das de fek te - oder ver meint lich defekte -... - Seite 29 Fehlersuchtabelle Seite 29 Problem Mögliche Ursache Lösungen, Tipps Fußschalter Ein / Aus betätigen, Bürste / Düse ver- Netzstecker ziehen, Bürste / Düse stopft. säubern. Motorschutz-Filter Fußschalter Ein / Aus betätigen, Gerät schaltet verstopft. Über- Netzstecker ziehen, Gerät mindes- sich selbsttätig hitzungsschutz wur- tens 1/2 Stunde abkühlen lassen aus.
-
Seite 30: Service
Seite 30 Service Service Damit wir Ihnen schnell helfen können, nennen Sie uns bitte: Gerätebezeichnung Modell Bestellnummer Bodenstaubsauger 504 956 VCB46A15F-70 Ersatzteile Zubehör Bestell- nummer Kunden in Deutschland 10× Staubbeutel und 870 108 1× Motorschutz-Filter – Wenden Sie sich bitte an die Firma Hermes 1×... -
Seite 31: Umweltschutz
Umweltschutz Seite 31 Umweltschutz Elektro-Altgeräte Verpackung umweltgerecht entsorgen Unsere Verpackungen wer den aus um welt- Elektrogeräte enthalten freund li chen, wie der ver- Schadstoffe und wert- wert ba ren Materialien hergestellt: volle Ressourcen. Jeder Verbraucher ist – Außenverpackung aus Pappe deshalb gesetzlich verpflichtet, –... -
Seite 32: Technische Daten
Seite 32 Technische Daten Technische Daten Hersteller Gerätebezeichnung Bodenstaubsauger Modell VCB46A15F-70 Schallleistungspegel in dB(A) Leistung in W – Versorgungsspannung in V~ / 50/60 Hz Schutzklasse Gewicht (zusammengebaut) in kg, ca. Bestellnummer 504 956 Hinweis: Der Staubsauger wurde als Universalstaubsauger getestet.
