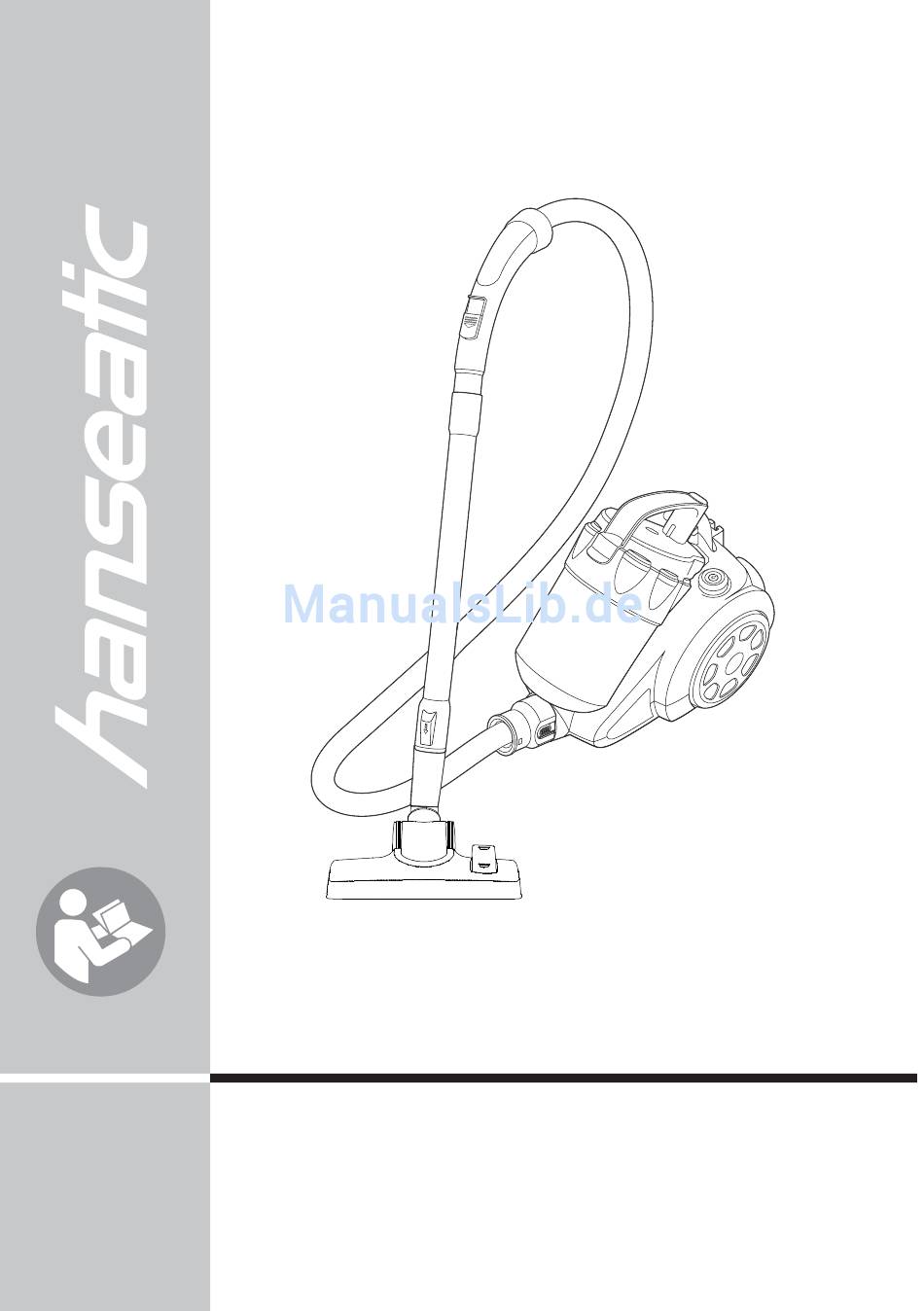

- Seite 1 VC-T4020ES-2 Gebrauchsanleitung Anleitung-Nr.: 92923 Artikel-Nr.: 551 793 HC 20141124 Nachdruck, auch Zyklon-Staubsauger Anleitungs-Nr.: 92923 auszugsweise, nicht Artikelnr.: 551 793 gestattet! HC 20141124 Nachdruck, auch auszugsweise, nicht gestattet!
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Lieferumfang..........3 Informationen und Hinweise . -
Seite 3: Lieferumfang
Lieferumfang Staubsauger Teleskoprohr Saugschlauch Universal-Bodendüse Turbobürste Parkettdüse Fugendüse Polsterdüse Bürstendüse – Gebrauchsanleitung... -
Seite 4: Informationen Und Hinweise
Informationen und Hinweise Kontrolle ist besser stimmungsgemäßen Gebrauch ent- standen sind. 1. Prüfen Sie, ob die Lieferung voll- Bevor Sie Ihr Ge rät benutzen, ständig ist. le sen Sie bit te zu erst die Si- cher heits hin wei se und die 2. -
Seite 5: Zu Ihrer Sicherheit
Zu Ihrer Sicherheit Signalwörter • Nicht in Betrieb nehmen, wenn das Netzkabel defekt ist oder das Gerät andere Gefahr Gefahr! sichtbare Schäden aufweist. Hohes Risiko! Miss- achtung der War- • Wenn die Netzanschlusslei- nung kann Schaden für Leib tung beschädigt wird, muss und Leben verursachen. - Seite 6 • Saugen Sie weder glühende benutzt werden, wenn sie Asche, brennende Zigaret- beaufsichtigt oder bezüglich ten oder Streichhölzer noch des sicheren Gebrauchs des spitze Gegenstände, Glas- Gerätes unterwiesen wur- splitter sowie Wasser oder den und die daraus resultie- andere Flüssigkeiten auf. renden Gefahren verstan- Dadurch können Sie den den haben.
- Seite 7 dern durch Einatmen zu Gefahr Gesundheitsgefahr! allergischen Reaktionen Unsachgemäßer führen. Staubsaugen Sie Umgang mit dem möglichst nicht in der unmit- Gerät kann zu Ge- telbaren Nähe von Kindern. sundheitsschäden führen. • Entleeren Sie den Staub- Gefahr Verlet zungsge - behälter nicht in geschlos- fahr! senen Räumen.
- Seite 8 • Niemals auf den Staubsau- • Setzen Sie den Staubsauger ger setzen oder stellen. niemals Witterungseinflüs- sen (Regen, etc.) aus. Sau- • Benutzen Sie den Staub- gen Sie keine Flüssigkeiten sauger nicht, wenn der Ab- mit dem Gerät auf. luft- oder der Motorschutz- Filter fehlt oder beschädigt •...
- Seite 9 • Trocknen Sie den Hygiene- Wichtig! filter niemals in der Sonne, auf einer Heizung oder mit einem Haar- oder Wäsche- trockner, etc.! Er wird da- • In wenigen Fällen kann es durch porös und kann be- anfangs zu einem pfeifenden schädigt werden.
-
Seite 10: Bedienelemente Und Geräteteile
Bedienelemente und Geräteteile 10 Tragegriff 11 Staubbehälter-Deckel 12 Fußschalter für Kabel- aufwicklung 13 Staubbehälter 14 Rad 15 Abluftauslass 16 Ö f fnung für Saug - schlauch-Verbindung 17 Staubbehälterboden 18 Verriegelungstaste für Staubbehälter 19 Anzeige „Staubbehälter voll“ 20 Klappe für Abluftfilter 21 Parkhalterung 22 Netzkabel mit Netzste- cker... -
Seite 11: Düsen
Düsen Zusammen mit dem Staubsauger erhalten Sie verschiedene Düsen, die für unterschiedliche Zwecke be stimmt sind. Jede Düse kann bei Bedarf vor oder während des Saugens auf den Handgriff des Saugschlauchs 2 oder das Teleskoprohr 3 gesteckt werden. Universal-Bodendüse Mit ihr werden Sie die meiste Zeit arbeiten, da sie für große ebene Flächen geeignet ist. - Seite 12 beim Einsatz der Turbobürste den Staubsau- ger auf höchste Saugleistung einstellen. Parkettdüse 6 Diese Düse ist zur Pflege von Parkett-Fußbö- den und Laminat geeignet, aber auch für glatte Böden wie Fliesen und Kacheln. Fugendüse Diese Düse eignet sich zum Aussaugen von Stofffalten, Fugen, Ec ken oder Nischen, die Sie mit der Bodendüse 4 nicht er rei chen kön- nen.
- Seite 13 Aufbewahrungsfach für Fugendüse und Bürstendüse Das Aufbewahrungsfach befindet sich unter dem Staubbehälter 13. 1. Drücken Sie die Verriegelungstaste 23 und nehmen Sie den Staubbehälter 13 am Tragegriff 10 heraus. 2. Entnehmen Sie die Düsen 7 oder 9 aus dem Aufbewahrungsfach.
-
Seite 14: Einmalige Vorbereitungen
Einmalige Vorbereitungen 1. Saugschlauch 2 und Teleskoprohr 3 zu- sammenstecken. 2. Sicherungsknopf 27 des Verbindungs- stücks am anderen Ende des Saug- schlauchs herunter drücken und das Verbin- dungsstück in Öffnung 16 stecken. 3. Gewünschte Saugdüse auswählen und auf das Teleskoprohr stecken. Sie können alle Düsen auch direkt auf das Ende des Handgriffs am Saugschlauch 2 stecken. -
Seite 15: Staubsauger Bedienen
Staubsauger bedienen Boden saugen Gefahr Stromschlag-Gefahr! Das Gerät arbeitet mit ge- fährlicher Spannung. • Saugen Sie weder glühende Asche, brennende Zigaretten oder Streichhölzer noch spitze Gegen- stände, Glassplitter sowie Was- ser oder andere Flüssigkeiten auf. Glühende Asche, brennende Zi- garetten etc. setzen den Filter in Brand, Feuchtigkeit kann zum Kurz- schluss führen, spitze Gegenstände beschädigen den Filter und können... - Seite 16 Achtung Beschädigungsgefahr! Unsachgemäßer Umgang mit dem Gerät kann zu Be- schädigungen führen. • Saugen Sie keinen Toner, Gips, Zement, Steinstaub oder Bohrstaub auf. Das Aufsaugen dieser Materi- alien verstopft den Filter. • Der Sauger ist nur zum Saugen von Staub geeignet. Saugen Sie nie- mals Flüssigkeiten damit auf.
- Seite 17 4. Den Fußschalter Ein /Aus 24 im Uhrzeigersinn drehen, um die Saug- kraft stufenlos zu erhöhen. Den Fußschal- ter entgegen dem Uhrzeigersinn drehen, um die Saugkraft stufenlos zu verringern. 5. Bei Bedarf die Saugkraft mithilfe des Nebenluftventils 26 verringern. Die Ab- deckung des Nebenluftventils lässt sich stufenlos verschieben.
-
Seite 18: Nach Dem Saugen
Nach dem Saugen Gefahr Verletzungsgefahr! Unsachgemäßer Umgang mit dem Gerät kann zu Ver- letzungen führen. • Halten Sie das Kabel beim Aufrollen unbedingt fest. Durch das kräftige Einziehen des Kabels kann es zum „Peitscheneffekt” kommen (Hin- und Herschlagen des Kabels). 1. -
Seite 19: Abstellen Und Aufbewahren
Abstellen und aufbewahren – Zum Aufbewahren die Haltevorrich- tung an der Düse in die Parkhalte- rung am Sauger stecken. -
Seite 20: Staubbehälter Entleeren
Staubbehälter entleeren Gefahr Stromschlag-Gefahr! Das Gerät arbeitet mit gefährlicher Spannung. • Bevor Sie den Staubsauger reinigen oder warten (z. B. den Filter wech- seln), ziehen Sie immer den Netz- stecker aus der Steckdose. Gefahr Gesundheitsgefahr! Unsachgemäßer Umgang mit dem Gerät kann zu Ge- sundheitsschäden führen. - Seite 21 2. Staubbehälter 13 über einen Mülleimer halten. 3. Den Griff 30 und den Staubbehälter-De- ckel 11 jeweils mit einer Hand festhalten. Dann den Deckel 11 in Pfeilrichtung dre- hen. 4. Staubbehälter-Deckel 11 nach oben abzie- hen. 5. Staubrückstände ausschütten. 6. Staubbehälter-Deckel 11 so auf den Staubbehälter 13 setzen, dass die Verrie- gelungsnase 31 an der rechten Seite der Aussparung des Staubbehälters sitzt (Po-...
-
Seite 22: Filter Reinigen / Wechseln
Filter reinigen / wechseln Gefahr Stromschlag-Gefahr! Das Gerät arbeitet mit gefährlicher Spannung. • Bevor Sie den Staubsauger reinigen oder warten (z. B. den Filter wech- seln), ziehen Sie immer den Netz- stecker aus der Steckdose. Gefahr Gesundheitsgefahr! Unsachgemäßer Umgang mit dem Gerät kann zu Ge- sundheitsschäden führen. -
Seite 23: Achtung Gefahr Von Sachschä
Achtung Gefahr von Sachschä- den! Unsachgemäßer Umgang mit dem Gerät kann zu Be- schädigungen führen. • Benutzen Sie zum Reinigen der Fil- ter nicht die Waschmaschine oder den Geschirrspüler. • Bei starker Verschmutzung unter lauwarmem, fließenden Wasser rei- nigen. • Verwenden Sie zum Reinigen kein heißes Wasser, Reinigungsmittel oder Bürsten. -
Seite 24: Grobstaubfilter Reinigen
Grobstaubfilter reinigen Den Grobstaubfilter im Staubbehälter-Deckel sollten Sie regelmäßig reinigen. 1. Siehe Kapitel „Staubbehälter entleeren“ Punkt 1-4. 2. Grobstaubfilter 32 aus dem Staubbehälter herausziehen. 3. Staubrückstände über einem Mülleimer vorsichtig ausklopfen. 4. Grobstaubfilter 32 wieder auf den Staub- behälter 13 setzen und festdrehen (siehe dazu S.21 Punkt 6). -
Seite 25: Hepa-Filter Reinigen
Wenn der Motorschutzfilter beschädigt sein sollte oder nicht mehr ausreichend gereinigt werden kann, muss er gegen neue ausgetauscht werden (Bezugsquelle siehe S. 30 „Unser Service“). HEPA-Filter reinigen Der HEPA-Filter befindet sich im Deckel des Staubbehälters. Er ist nur bei herausgenom- menem Staubbehälter zugänglich. -
Seite 26: Abluftfilter Reinigen
9. Staubbehälter 13 am Tragegriff 10 anfas- sen und wieder in den Sauger einsetzen. Darauf achten, dass er hörbar einrastet. Wenn der HEPA-Filter beschädigt sein sollte oder nicht mehr ausreichend gereinigt werden kann, muss er gegen einen neuen ausgetauscht werden (Bezugsquelle siehe S. 30 „Unser Service“). -
Seite 27: Staubsauger Reinigen
Staubsauger reinigen Gefahr Stromschlag-Gefahr! Das Gerät arbeitet mit gefährlicher Spannung. • Bevor Sie den Staubsauger reinigen oder warten (z. B. den Filter wech- seln), ziehen Sie immer den Netz- stecker aus der Steckdose. Achtung Gefahr von Sachschä- den! Unsachgemäßer Umgang mit dem Gerät kann zu Be- schädigungen führen. -
Seite 28: Turbobürste Reinigen
Turbobürste reinigen Gefahr Verletzungsgefahr! Unsachgemäßer Umgang mit dem Gerät kann zu Ver- letzungen führen. • Fassen Sie nicht in sich bewegende Teile des Staubsaugers bzw. Zube- hörs, z.B. Turbobürsten. Es besteht die Gefahr des Einklemmens. • Ziehen Sie die Turbobürste vor der Reinigung immer vom Teleskopr r ohr oder Saugschlauch ab. -
Seite 29: Störungen Beheben
Störungen beheben Bei allen elektrischen Geräten können Störungen auf tre ten. Da bei muss es sich nicht um ei nen Defekt am Gerät handeln. Prüfen Sie des halb bitte an hand der Liste, ob sich die Störung be sei ti gen lässt. Bei Störungen, die sich nicht anhand der folgenden Tabelle beheben lassen, wenden Sie sich bitte an unser Experten-Team. -
Seite 30: Unser Service
Service-Werkstatt Hermes Fulfil- ment GmbH an. TEL. (0 57 32) 99 66 00 Mo. – Do. 8 – 15 Uhr Gerätebezeichnung: Fr. 8 – 14 Uhr – Zyklon-Staubsauger Typ VC-T4020ES-2 Für unsere Kunden in Artikelnummern: Österreich: Ersatzteilservice 0662/4489-3871 – Staubsauger: 551 793 (Es gelten die normalen Tarife im ös-... -
Seite 31: Umweltschutz Leicht Gemacht
Umweltschutz leicht gemacht Verpackungstipps Die Verpackung und einzelne Bauteile sind aus wie der ver wert ba ren Materialien herge- stellt. Im Einzelnen sind dies: Folien und Beutel aus PE (Polyäthylen), Verpackung aus Pappe Wir empfehlen, die Ver pac kung zu min dest wäh rend der Ge währ lei stung aufzubewahren. -
Seite 32: Technische Daten
Technische Daten Datenblatt für Staubsauger gemäß delegierter Verordnung 665/2013 zur Er- gänzung der Richtlinie 2010/30/EU Hersteller Typ / Bezeichnung VC-T4020ES-2 Artikelnummer 551 793 Energieeffizienzklasse Indikativer Jährlicher Energieverbrauch 41,9 kWh pro Jahr) Teppichreinigungsklasse Hartbodenreinigungsklasse Staubemissionsklasse Schallleistungspegel (dB(A)) Nennleistungsaufnahme (W) 1000 Netzspannung (V) / Frequenz (Hz)
