SCHNELLSPANNER • SATTEL & SATTELSTÜTZE
plett anliegt. Auf der ersten Hälfte der Schließbewegung muss sich der Hebel relativ leicht,
auf der zweiten Hälfte dagegen deutlich schwerer drücken lassen. Sollte dies nicht der Fall
sein, muss der Schnellspanner eingestellt werden, da er nicht genügend Spannkraft erzeugt.
SCHNELLSPANNER EINSTELLEN
1. Lösen Sie den Hebel
2. Stellen Sie die Vorspannung mittels der Sechskant-Schraube
6-mm-Innen-Sechskant-Schlüssel ein. Bei Schnellspannern mit Rändelschraube können Sie
die Einstellung per Hand vornehmen.
3. Drücken Sie den Schnellspann-Hebel
bel muss vollständig anliegen.
SATTEL & SATTELSTÜTZE
• Kontrollieren Sie vor jeder Fahrt und insbesondere nach dem Einstellen der Sattel-
position die Befestigungsschrauben und Schnellspanner auf festen Sitz. Unfallgefahr!
GEFAHR
GEFAHR
HÖHE EINSTELLEN
• Ziehen Sie die Sattelstütze höchstens bis zur Markierung der Mindestein-
stecktiefe heraus. Die Markierung darf nicht sichtbar sein! Bruch- und
Unfallgefahr! - Bei Missachtung keine Gewährleistung!
GEFAHR

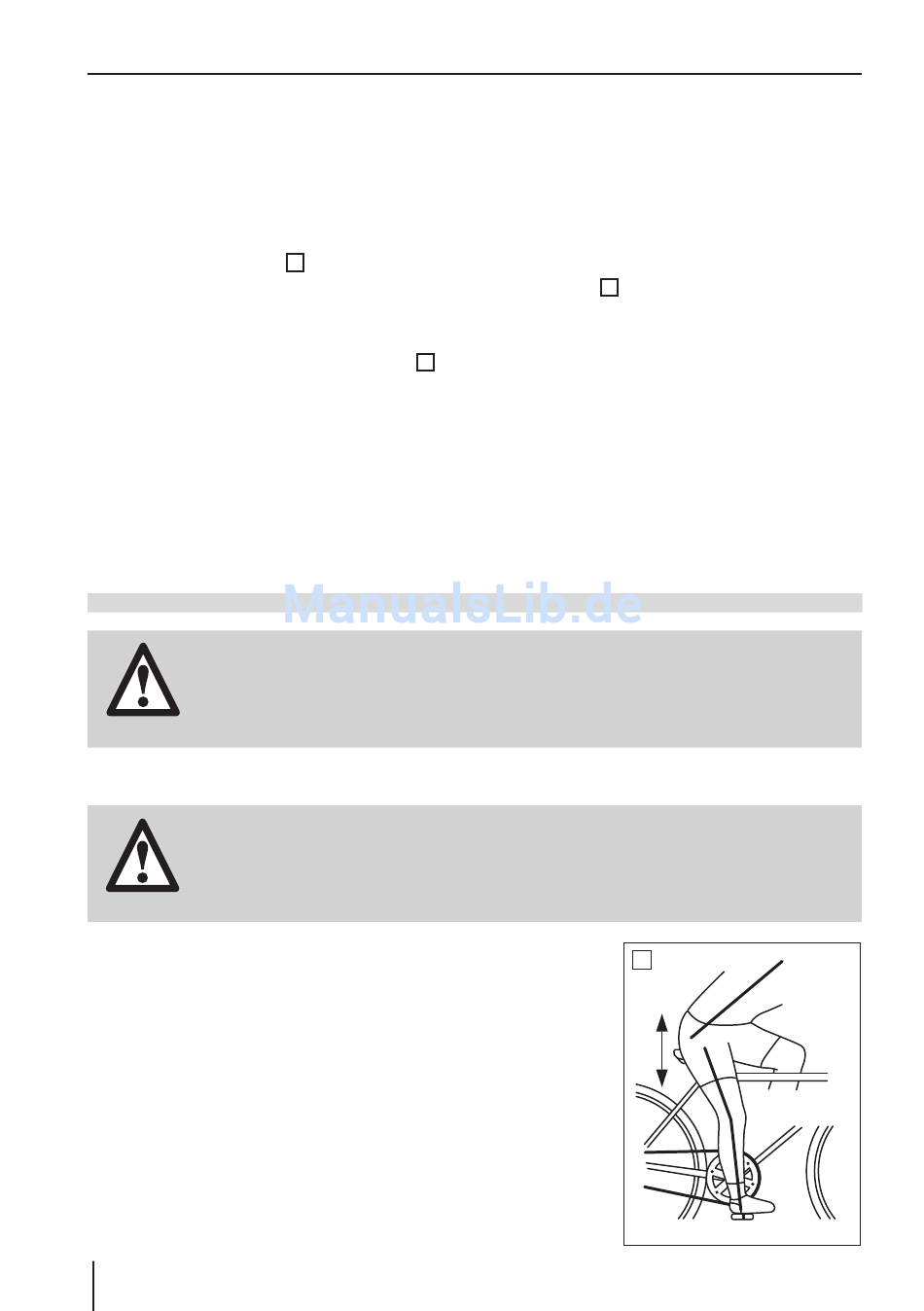

Die Höhe des Sattels sollte so eingestellt sein, dass das
Knie während der Fahrt nicht ganz durchgestreckt wird und
die Fußspitzen in der Sitzposition den Boden dennoch errei-
chen können (Abbildung E).
1. Lösen Sie den Schnellspanner Klemmung der Sattelstütze
mit einem 5-mm- bzw. 6-mm-Innen-Sechskantschlüssel.
(Abb. F).
2. Stellen Sie die gewünschte Sattelhöhe ein. Ziehen Sie die
Sattelstütze höchstens bis zur Markierung heraus.
3. Ziehen Sie die Verschraubung lt. Dreh momentvorgabe wie-
14
(Abb. D) des Schnellspanners.
2
(Abb. D) mit ausreichend Kraft wieder zurück. Der He-
2
(Abb. D) mit einem 5- bzw.
1
E
Knie nicht ganz
durchgestreckt
