Bosch Rexroth AG
Schnittstellen
Verlust der UL- und CSA-Konformität durch Veränderungen am Ge-
rät.
Die UL- und CSA-Kennzeichnung gilt nur für das Gerät im Ausliefe-
rungszustand. Nach Veränderungen am Gerät muss die UL- und CSA-
Konformität überprüft werden.
9 Schnittstellen
9.1 Ansicht
VAC 30

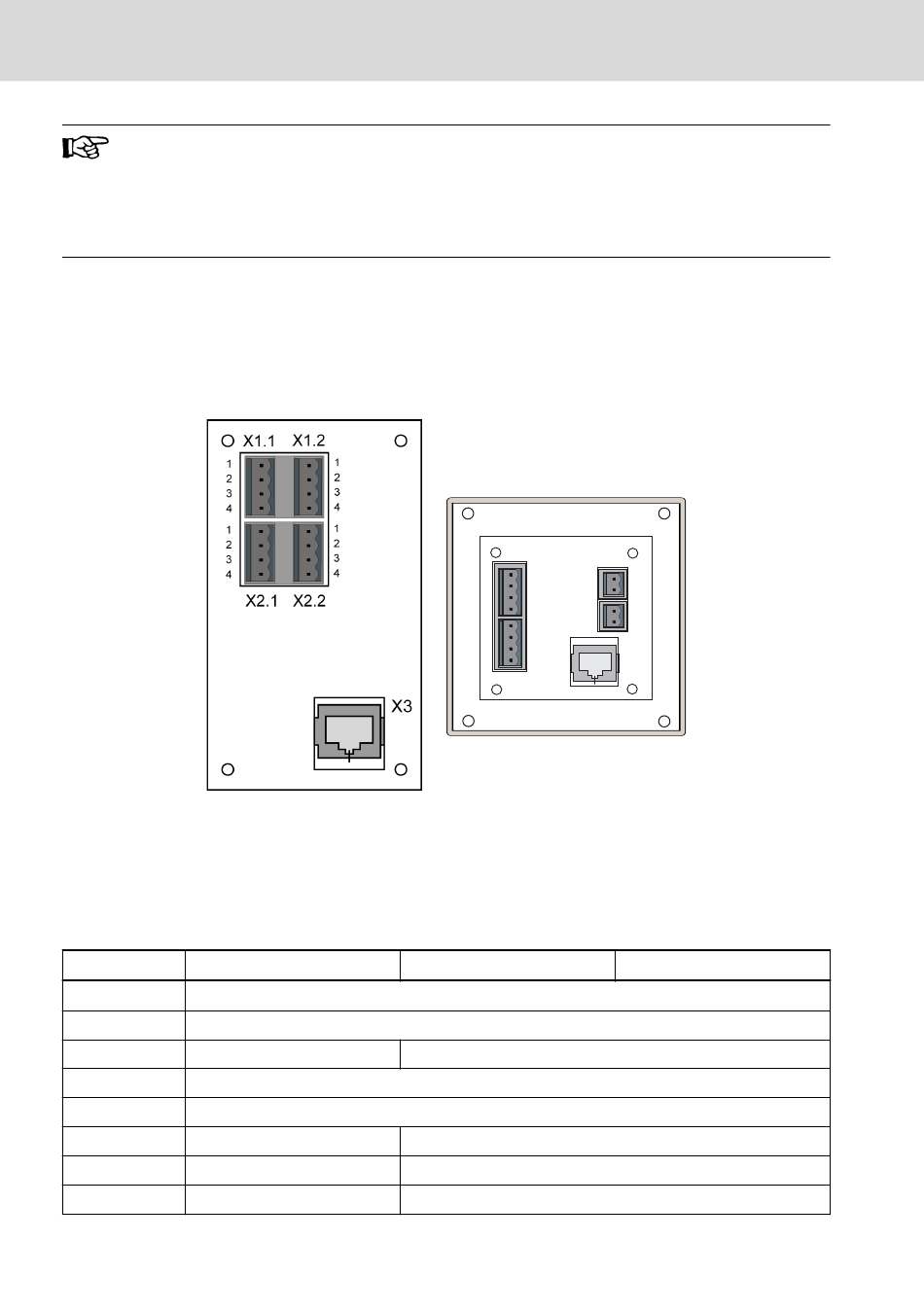

Abb. 9-1: Anschlussfeld des Anschlussmoduls VAC
9.2 Übersicht
Die Stecker X1 und X2 sind als Stiftleiste (SL), Raster 3,81 mm, 2 × 4-polig aus-
geführt und der Stecker X3 als RJ45 Ethernet.
Pin
VAC 05.1
X1.1 Pin1
DC 24 V Anschlussmodul
X1.1 Pin2
0 V
X1.1 Pin3
-
X1.2 Pin1
DC 24 V Anschlussmodul
X1.2 Pin2
0 V
X1.2 Pin3
-
X1.1 Pin4
-
X1.2 Pin4
-
8/35
VAC 05.1, VAC 30.2, VAC 31.1
VAC 05
X2.1
1
X1.1
2
3
4
X1.2
1
2
3
4
X2.2
VAC 30.2
DC 24 V Handbediengerät
DC 24 V Handbediengerät
Terminal connected IN
Terminal connected OUT
DOK-SUPPL*-VAC*XX.X***-IT01-DE-P
1
2
1
2
X3
VAC 31.1
