Content/Inhalt
6
4
2
7
1

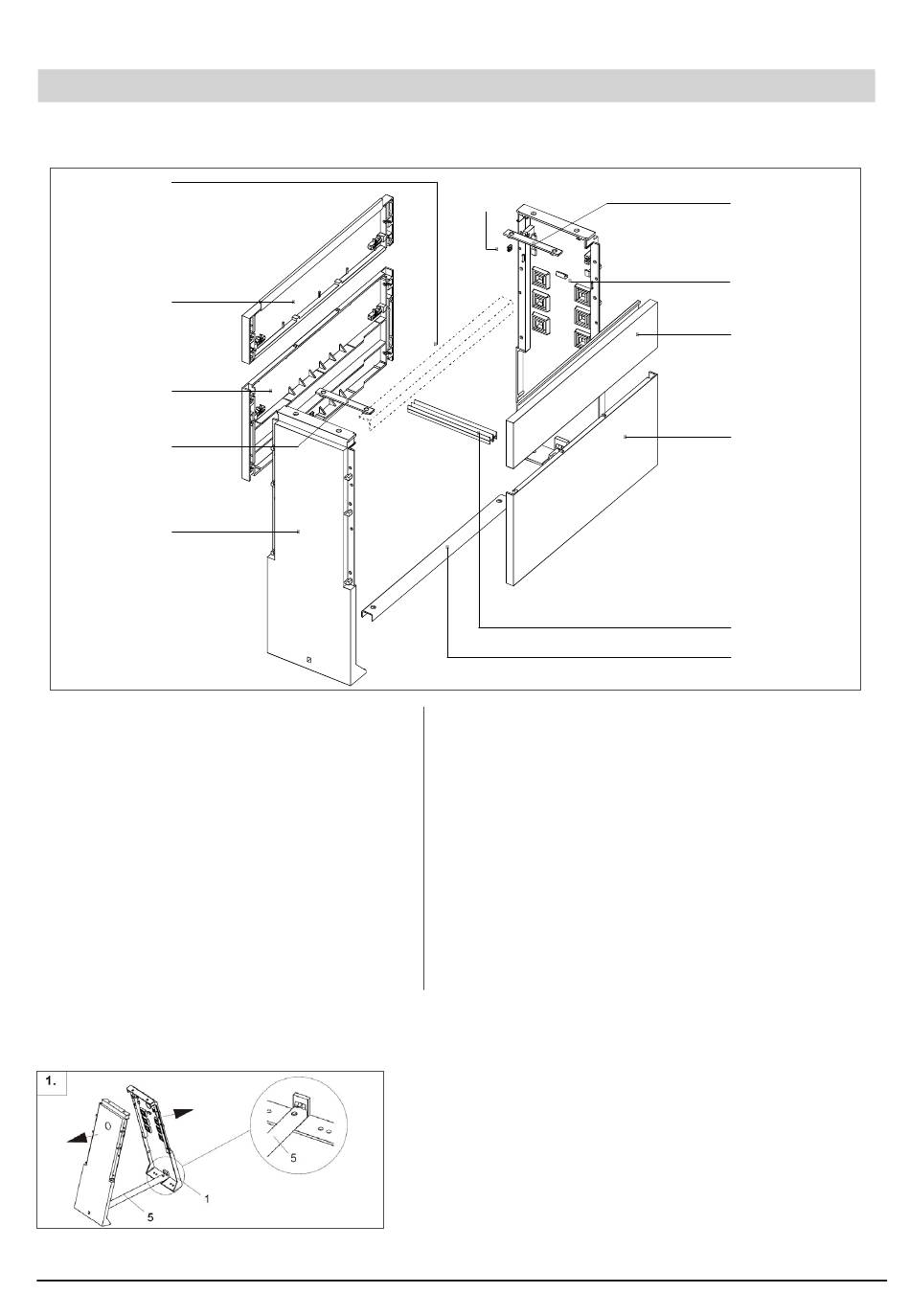

1. Side wall left + right
2. Front/back wall bottom
3. Front wall top
(without fixation elements)
4. back wall (top)
5. Stabilization bar (bottom)
6. Fixing bar for cable damping
7. Fixation parts for the
distribution cabinet
8. Blind plug for site connection
9. Stabilization bar
(size 1 = 1 piece / size 2 = 2 pieces)
10. Fixing screw for the mounting
of the PEN bar
9
1. Seitenwand links und rechts
2. Vorder- und Rückwand unten
3. Vorderwand oben
(ohne Verriegelungsschieber)
4. Rückwand oben
5. Längsstabilisierungsschiene
6. Kabelbefestigungschiene
7. Befestigungsschiene für
Normkabelverteilerschrank (2 Stück)
8. Blindstopfen für Baustellenanschluss (2 Stück)
9. Querstabilisierungsschiene
(Größe 1 = 1 Stück / Größe 2 = 2 Stück)
10. Befestigungsmutter für
PEN-Schienen-Montage (2 Stück)
Place the bottom stabilization bar (5) in acute angle into fixation
points at the sidepanels (1). Press both sidepanels to upright posi-
tion. The stabbilization bar will click into a fixed position and provide
enough stability for further assembly.
Die Längsstabilisierungsschiene (5) schräg in die vorgesehenen
Aufnahmen in den Seitenwänden (1) einsetzen. Beide Seitenwände
leicht nach innen drücken bis Stabilisierungsschiene einrastet, dann
Seitenwände nach außen aufstellen. Der Sockel hat nun eine gute
Standfestigkeit zur weiteren Montage.
Subject to technical alterations!
Technische Änderungen vorbehalten!
