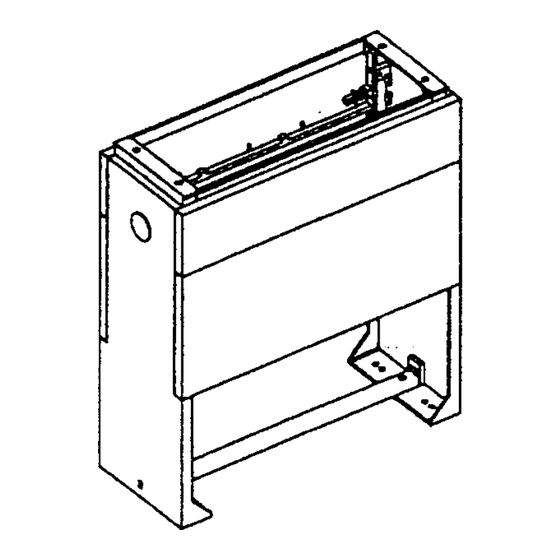

lnstruction sheet DIN bases for pedestals
Montageanleitung Normsockel für Kabelverteiler
DIN 43 629 Teil 2
Content / Inhalt
Position
Quantity
Stückzahl
1
2
2
1 / 1
3
1
4
1
5
1
6
1
7
2
8
2
size 1/ Gr.1 = 1
9
size 2/ Gr.2 = 2
10
2
11
2
Bases
Sockel
Type
EHDB00
Typ
EHDB0
EHDBl
EHDB2
Description
side wall, left and right
front/ back wall, bottom
front wall, top
(without fixation elements)
back wall, top
stabilization bar (bottom profile) untere Längsstabilisierungsschiene
cable release profile
fixation for pedestal
blanking plate PG42
depth stabilization bar
fixing screw for mounting
PEN-bar
fixing element for blanking plate Verriegelung für PG42-VerschluBstück
Reference number
Artikelnummer
842098
842099
842100
842101
Beschreibung
Seitenwand, links und rechts
Vorderwand / Rückwand, unten
Vorderwand, oben
(ohne Verriegelungsschieber)
Rückwand, oben
Kabelabfangschiene
Befestigung für Kabelverteilerschrank
VerschluBstück für Bohrung PG42
Querstabilisierungsschiene
Befestigungsmutter zur Montage einer
PEN-Schiene
Werbung
Verwandte Anleitungen für ABB EHDB00
Inhaltszusammenfassung für ABB EHDB00
- Seite 1 DIN bases for pedestals Montageanleitung Normsockel für Kabelverteiler DIN 43 629 Teil 2 Bases Sockel Type Reference number EHDB00 Artikelnummer EHDB0 EHDBl 842098 EHDB2 842099 842100 842101 Content / Inhalt Position Quantity Description Beschreibung Stückzahl side wall, left and right...
- Seite 2 lnstruction sheet DIN bases for pedestals Montageanleitung Normsockel für Kabelverteiler DIN 43 629 Teil 2 Assembly / Montage Place the bottom stabilization bar (5) in acute angle into its fixation points at the sidepanels (1) Press both sidepanels to upright position The stabilization bar wil! click into a fixed position and provide enough stability for further assernbly.
- Seite 3 lnstruction sheet DIN bases for pedestals Montageanleitung Normsockel für Kabelverteiler DIN 43 629 Teil 2 Assembly / Montage Mount the fi."Xation profile for the pedestal (7) to the sidepanels ( 1 ). If needed., place the fixing screw ( 10) for mounting a PEN-bar. Befestigungsschiene (7) für die Montage eines Kabelverteilerschrankes in die beiden Aufnahmen der Seitenwä.nde ( 1) einsetzen.
