4 Installation

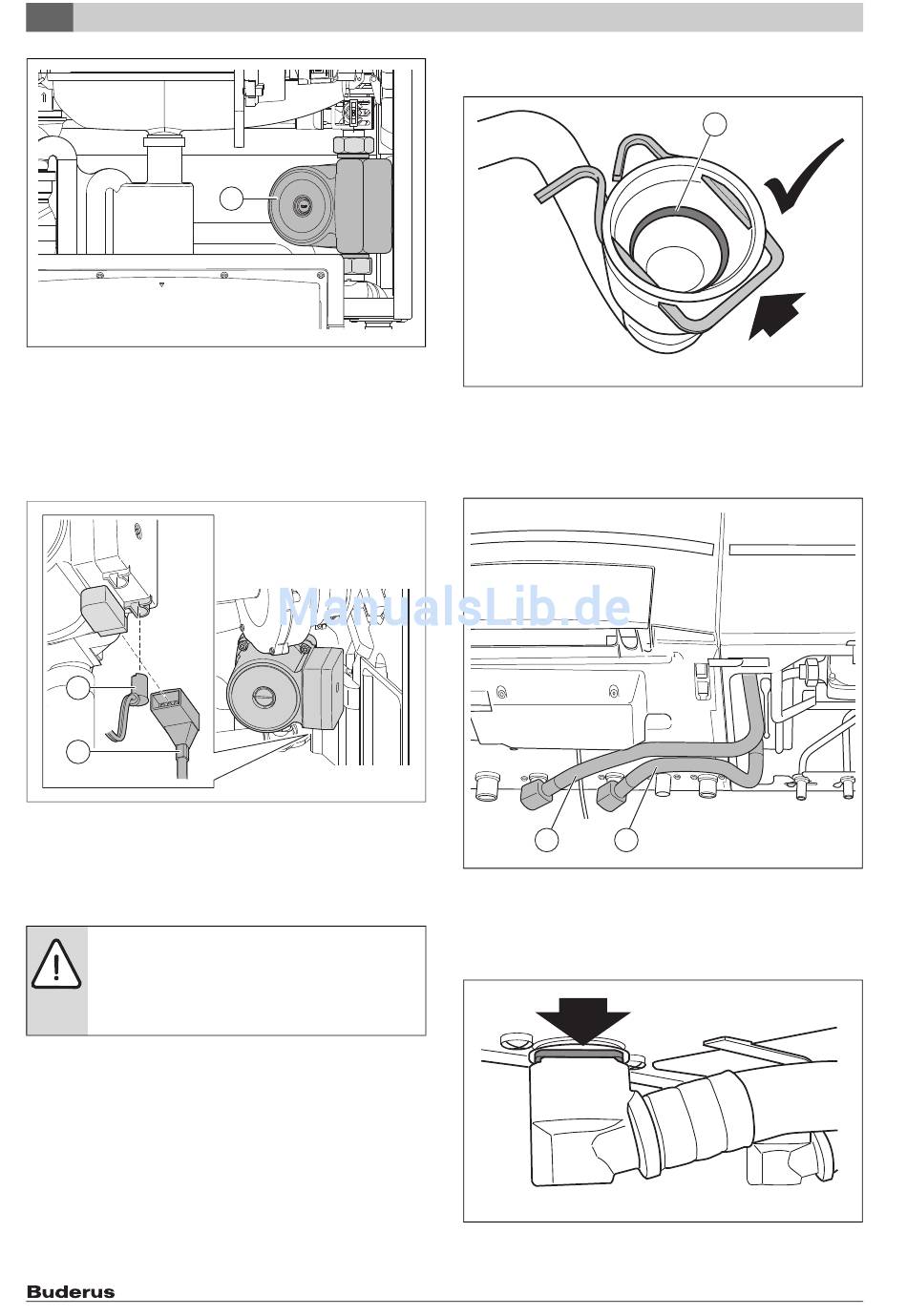

Bild 24 Pumpe UPM 15-70W130
Die elektrischen Anschlüsse für die Pumpe sind am Kabelbaum vorberei-
tet und befinden sich in einer Schutzdose in der Nähe des Distanzstü-
ckes.
▶ Stecker [1] des PWM-Kabels an der Heizungspumpe einstecken.
▶ Stecker des Netzkabels [2] an der Heizungspumpe einstecken.
▶ Verkleidung des Gas-Brennwertgerätes montieren.
1
2
Bild 25 Elektrischer Anschluss Heizungspumpe
[1] PWM-Kabel
[2] Netzstecker

4.7.4 Anschluss des Warmwasserspeichers T40 S

▶ Vor der Montage die Position der Klemmfedern kontrollieren.
HINWEIS:
▶ Klemmfedern niemals in eine andere Position drehen.
▶ Niemals die Klemmfedern auf dem Vorlauf- oder
Rücklaufrohr des Warmwasserspeichers demontie-
ren.
16
1
6 720 646 391-030.2DDC
6 720 616 833-031.2DDC
Logamax plus GB162-15/25/35/45 V3 und Logamax plus GB162-25 T40 S V3 – 6720646391 (2014/11)
▶ Gummidichtungen [1] des Vorlauf- und Rücklaufrohrs des Warmwas-
serspeichers leicht einfetten.
Bild 26 Kontrolle der Klemmfedern
▶ Vorlaufrohr [1] spannungsfrei am Anschluss für den Speichervorlauf
und am Plattenwärmetauscher im Speicher montieren.
▶ Rücklaufrohr [2] spannungsfrei am Anschluss für den Speichervor-
lauf und am Plattenwärmetauscher im Speicher montieren.
1 2
Bild 27 Warmwasserspeicher und Gas-Brennwertgerät verbinden
[1] Vorlaufrohr
[2] Rücklaufrohr
▶ Kontrollieren, ob die Klemmfedern korrekt eingerastet sind, damit
sich die Rohrleitungen nicht lösen können.
Bild 28 Kontrolle der Rohrverbindungen
1
OK
6720646391-048.1
7 746 800 040-10.2TD
6 720 619 223-006.2TD
