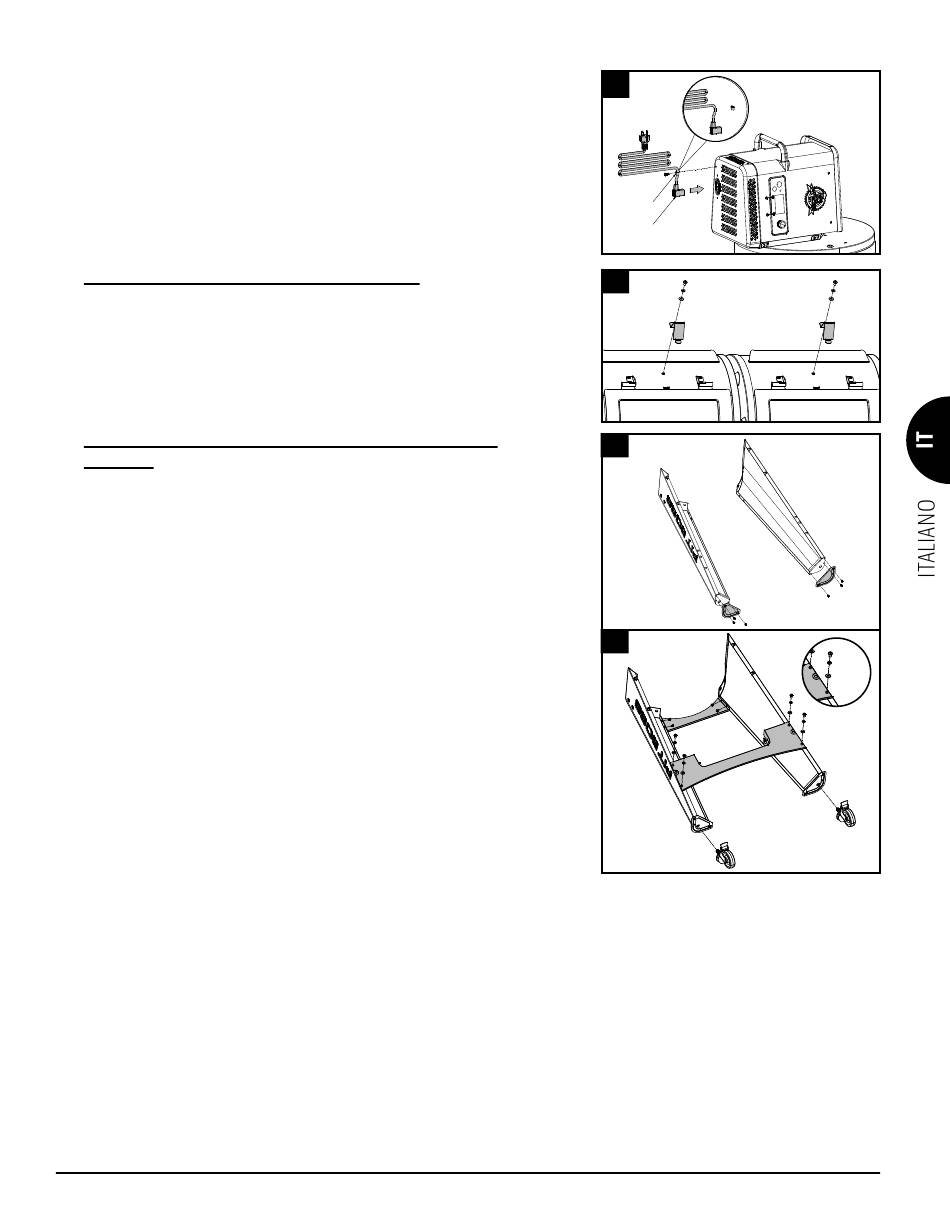

Sostituisci il cavo di alimentazione con il cavo di alimentazione corretto per
il tuo paese, se scopri che il cavo di alimentazione non corrisponde alla spina
che stai usando.
•
Posiziona i fermacavi sul cavo di alimentazione corretto. Posiziona i fermacavi
sul cavo di alimentazione corretto. Inserisci il cavo di alimentazione nel
boschetto sul fondo della tramoggia. Fissa il fermacavo sul fondo della
tramoggia con la vite precedentemente installata. Osservare la figura 2B.
3. INSTALLAZIONE DELLA CHIUSURA COPERCHIO
Parti necessarie:
2
x
Chiusura coperchio (#8)
Installazione:
•
Fissare la chiusura coperchio sulla parte superiore della camera principale
utilizzando la vite pre-installata sulla parte superiore della camera principale.
4. FISSAGGIO DELLE PIASTRE DI SUPPORTO E DELLE RUOTE
GIREVOLI
Parti necessarie:
Supporto per ruota girevole/Posteriore (#20)
1
x
Supporto per ruota girevole/Anteriore (#21)
1
x
1
x
Pezzo assetto supporto anteriore sinistro (#22-1)
1
x
Pezzo assetto supporto posteriore sinistro (#22-2)
1
x
Pannello laterale del carrello (#27)
Traversa del carrello M (#30)
1
x
Ruote bloccabili (#23)
2
x
4
x
Vite (#A)
4
x
Rondella (#B)
4
x
Perno asse ruota (#C)
10 x
Vite (#D)
Installazione:
•
Avvitare il pezzo di assetto del supporto anteriore sinistro al supporto sinistro per
la ruota girevole anteriore. Avvitare il pezzo di assetto del supporto posteriore
sinistro al supporto sinistro per la ruota girevole posteriore. Osservare la figura 4A.
•
Fissare il supporto per la ruota girevole anteriore e il supporto per la ruota
girevole posteriore assemblati nel passaggio precedente con l'elemento
di collegamento del pannello laterale del carrello con le viti (#D). Fissare la
traversa del carrello M sull'elemento assemblato nel passaggio precedente con
le viti (#A), rondelle di sicurezza e rondelle. Osservare la figura 4B.
2B
35
36
3
8
4A
20
21
22-1
4B
27
D
30
23
8
22-2
D
A
C
B
23
45
