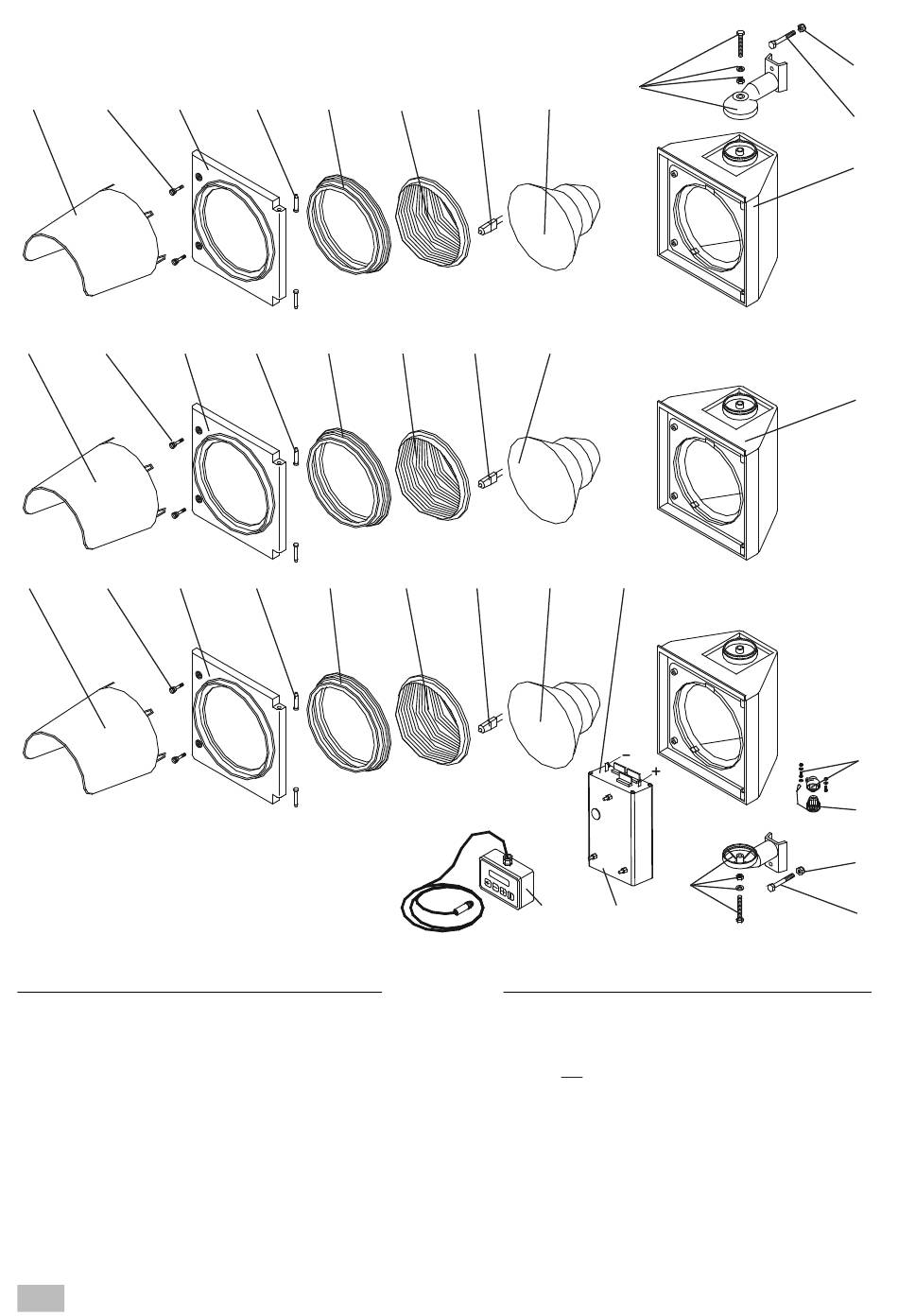

Horizont Euro-Signal Originalbetriebsanleitung Seite 11

01 02 03
01 02 03
01 02 03
Pos. Bezeichnung
01 Abblendschirm
02 Rändelschraube
03 Linsenhalter
04 Scharnierbolzen
05 Dichtungsgummi
06 Linse, rot
07 Linse, gelb
08 Linse, grün
09 Halogenlampe 12V/10W 89796
20
04 05 06
04 05 07
04 05 08
Art.Nr.
93728
93740
93729
93732
93730
93734
93735
93736
09 10 11
09 10
09 10 17
18 17
Pos. Bezeichnung
10 Reflektor mit Fassung
11 PC-Ausleger
(
nur für alte Version „Mast ohne Anbaulaschen")
12 Mutter M8
13 Schraube M8 x 60
14 Mantelstück
15 Aufbaudose ( inkl. Bef.)
16 Deckel
17 Steuerung 'Euro-Signal' 26502
18 Bedienteil 'Euro-Signal'
11
Art.Nr.
93641
93742
93688
93685
93789
93618
93617
26203
12
13
14
14
15
16
12
13
