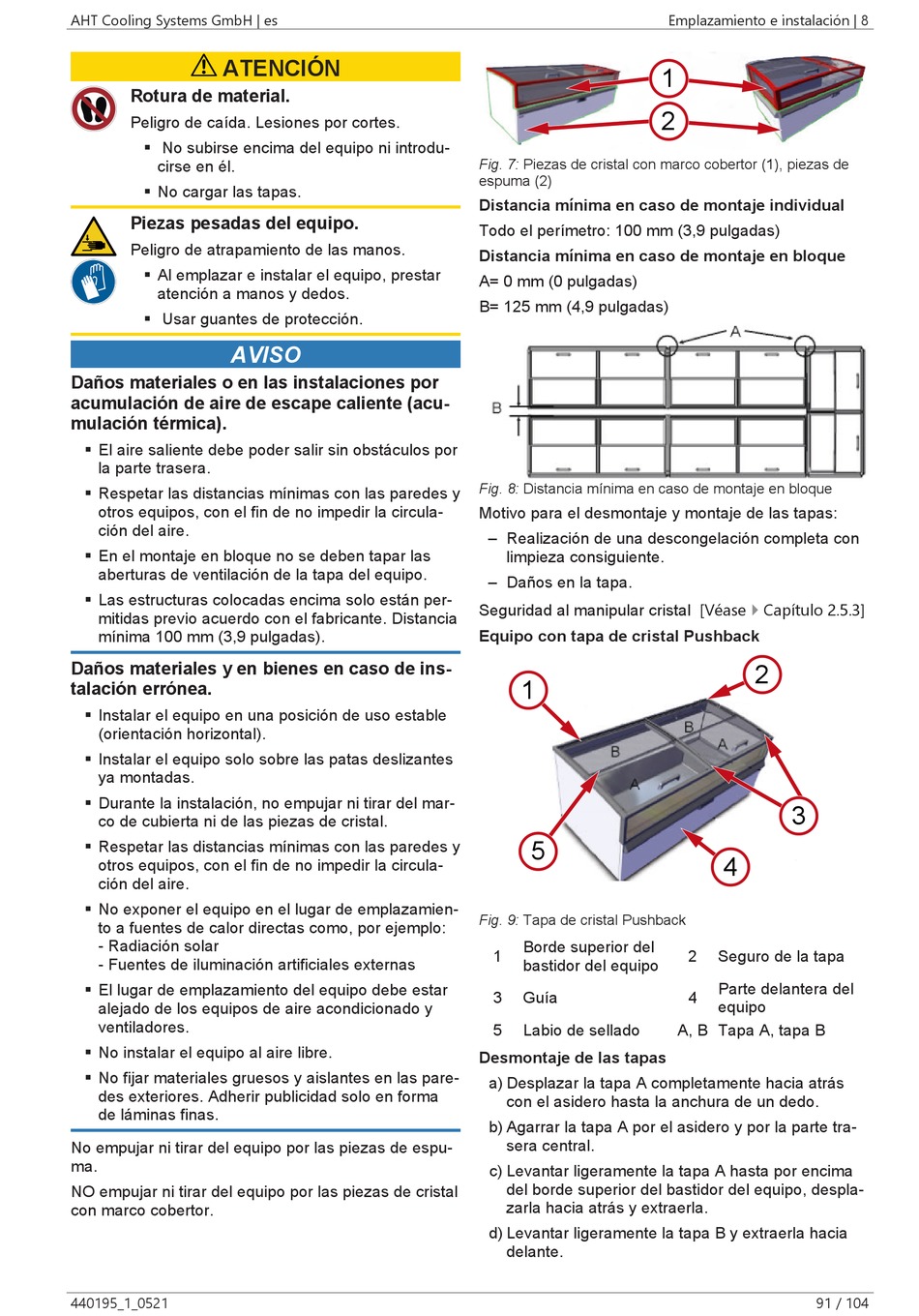

ATENCIÓN
Rotura de material.
Peligro de caída. Lesiones por cortes.
§ No subirse encima del equipo ni introdu-
cirse en él.
§ No cargar las tapas.
Piezas pesadas del equipo.
Peligro de atrapamiento de las manos.
§ Al emplazar e instalar el equipo, prestar
atención a manos y dedos.
§ Usar guantes de protección.
AVISO
Daños materiales o en las instalaciones por
acumulación de aire de escape caliente (acu-
mulación térmica).
§ El aire saliente debe poder salir sin obstáculos por
la parte trasera.
§ Respetar las distancias mínimas con las paredes y
otros equipos, con el fin de no impedir la circula-
ción del aire.
§ En el montaje en bloque no se deben tapar las
aberturas de ventilación de la tapa del equipo.
§ Las estructuras colocadas encima solo están per-
mitidas previo acuerdo con el fabricante. Distancia
mínima 100 mm (3,9 pulgadas).
Daños materiales y en bienes en caso de ins-
talación errónea.
§ Instalar el equipo en una posición de uso estable
(orientación horizontal).
§ Instalar el equipo solo sobre las patas deslizantes
ya montadas.
§ Durante la instalación, no empujar ni tirar del mar-
co de cubierta ni de las piezas de cristal.
§ Respetar las distancias mínimas con las paredes y
otros equipos, con el fin de no impedir la circula-
ción del aire.
§ No exponer el equipo en el lugar de emplazamien-
to a fuentes de calor directas como, por ejemplo:
- Radiación solar
- Fuentes de iluminación artificiales externas
§ El lugar de emplazamiento del equipo debe estar
alejado de los equipos de aire acondicionado y
ventiladores.
§ No instalar el equipo al aire libre.
§ No fijar materiales gruesos y aislantes en las pare-
des exteriores. Adherir publicidad solo en forma
de láminas finas.
No empujar ni tirar del equipo por las piezas de espu-
ma.
NO empujar ni tirar del equipo por las piezas de cristal
con marco cobertor.
440195_1_0521
Fig. 7: Piezas de cristal con marco cobertor (1), piezas de
espuma (2)
Distancia mínima en caso de montaje individual
Todo el perímetro: 100 mm (3,9 pulgadas)
Distancia mínima en caso de montaje en bloque
A= 0 mm (0 pulgadas)
B= 125 mm (4,9 pulgadas)
Fig. 8: Distancia mínima en caso de montaje en bloque
Motivo para el desmontaje y montaje de las tapas:
– Realización de una descongelación completa con
limpieza consiguiente.
– Daños en la tapa.
Seguridad al manipular cristal [Véase } Capítulo 2.5.3]
Equipo con tapa de cristal Pushback
1
5
Fig. 9: Tapa de cristal Pushback
Borde superior del
1
bastidor del equipo
3 Guía
5 Labio de sellado
Desmontaje de las tapas
a) Desplazar la tapa A completamente hacia atrás
con el asidero hasta la anchura de un dedo.
b) Agarrar la tapa A por el asidero y por la parte tra-
sera central.
c) Levantar ligeramente la tapa A hasta por encima
del borde superior del bastidor del equipo, despla-
zarla hacia atrás y extraerla.
d) Levantar ligeramente la tapa B y extraerla hacia
delante.
Emplazamiento e instalación | 8
1
2
2
3
4
2 Seguro de la tapa
Parte delantera del
4
equipo
A, B Tapa A, tapa B
