Príprava na prevádzku
– Vzdialenosť medzi stredom kolieska pohonu (13) a
výstupom vzduchu zváracej dýzy (7) by mala byť 42
mm (pozrite si detail C). V opačnom prípade je nutné
teplovzdušný ventilátor (8) nastaviť pomocou stup-
nice pre nastavenie prístroja (12), pričom je nutné
uvoľniť skrutky pre nastavenie zváracej dýzy (22).
– Zváracia dýza (7) by mala byť nastavená tak, aby bola
v rovnobežnej polohe s kolieskom pohonu (13)
• Prepravná konfigurácia
– Vodiace koliesko (17) otočte smerom nahor
– Teplovzdušný ventilátor (8) roztiahnite zatiahnutím
zaisťovacej páčky (10) a jeho otočením smerom
nahor, až kým nezapadne na príslušnom mieste.
– Pohyblivé prepravné koliesko (18) uvoľnite zdvih-
nutím hornej časti vodiacej tyče (26)
– Prepravné koliesko (18) presuňte použitím mierneho
tlaku až na doraz spínacej pružiny pre prepravné
koliesko (19) (detail D).
• Vodiace koliesko (17) nastavte na požadované pre-
krývanie pomocou nastavovacej skrutky pre vodiace
koliesko (21).
• Vodiace koliesko (17) musí byť nastavené tak, aby bolo v rovnobežnej
polohe s kolieskom pohonu (13) (detail E).
• Prístroj pripojte k menovitému napätiu.
FI
230
400
Proces zvárania
• Nastavte parametre zvárania, pozrite si stranu 12.
• Musí byť dosiahnutá teplota zvárania (doba zahrievania trvá približne 5 minút).
• Vykonajte skúšobné zváranie podľa pokynov od výrobcu materiálu týkajúcich sa zvárania a podľa národ-
ných noriem alebo smerníc. Potvrďte uspokojivý výsledok skúšobného zvárania.
• Nadvihnite zaisťovaciu páčku (10), teplovzdušný ventilátor (8) spustite nadol a až na doraz ho
presuňte medzi prekrývajúce sa membránové pásy. Počkajte, kým materiál zmäkne.
• Pomocou spínača pohonu (4) spustite pohon. V prípade výpadku elektrického prúdu sa spínač pohonu
(4) automaticky vypne. Po obnovení prívodu elektrického prúdu možno pohon znovu spustiť.
• Teplovzdušná zváračka je pozdĺž prekrývania vedená pomocou hornej časti vodiacej tyče (26). Na
hornú časť vodiacej tyče (26) nevyvíjajte žiadny tlak; to by mohlo viesť k chybám pri zváraní. Sledujte
polohu vodiaceho kolieska (17).
• Po zváraní zatiahnite zaisťovaciu páčku (10) a teplovzdušný ventilátor (8) až na doraz vytiahnite
nahor a pootočte ho do zaisťovacieho bodu. Súčasne vypnite spínač pohonu (4).
• Po dokončení zváracích prác nastavte otočné tlačidlo pre reguláciu teploty (6) na nulu. To spôsobí
ochladenie zváracej dýzy (7).
• Hlavný spínač (3) uveďte do polohy 0.
• V prípade výpadku elektrického prúdu vytiahnite teplovzdušný ventilátor (8) a hlavný spínač (3)
uveďte do polohy 0
230
400
• Sieťový kábel (1) odpojte od sieťového napájania.
Menovité napätie uvedené na zariadení sa musí zhodo-
vať so sieťovým napätím.

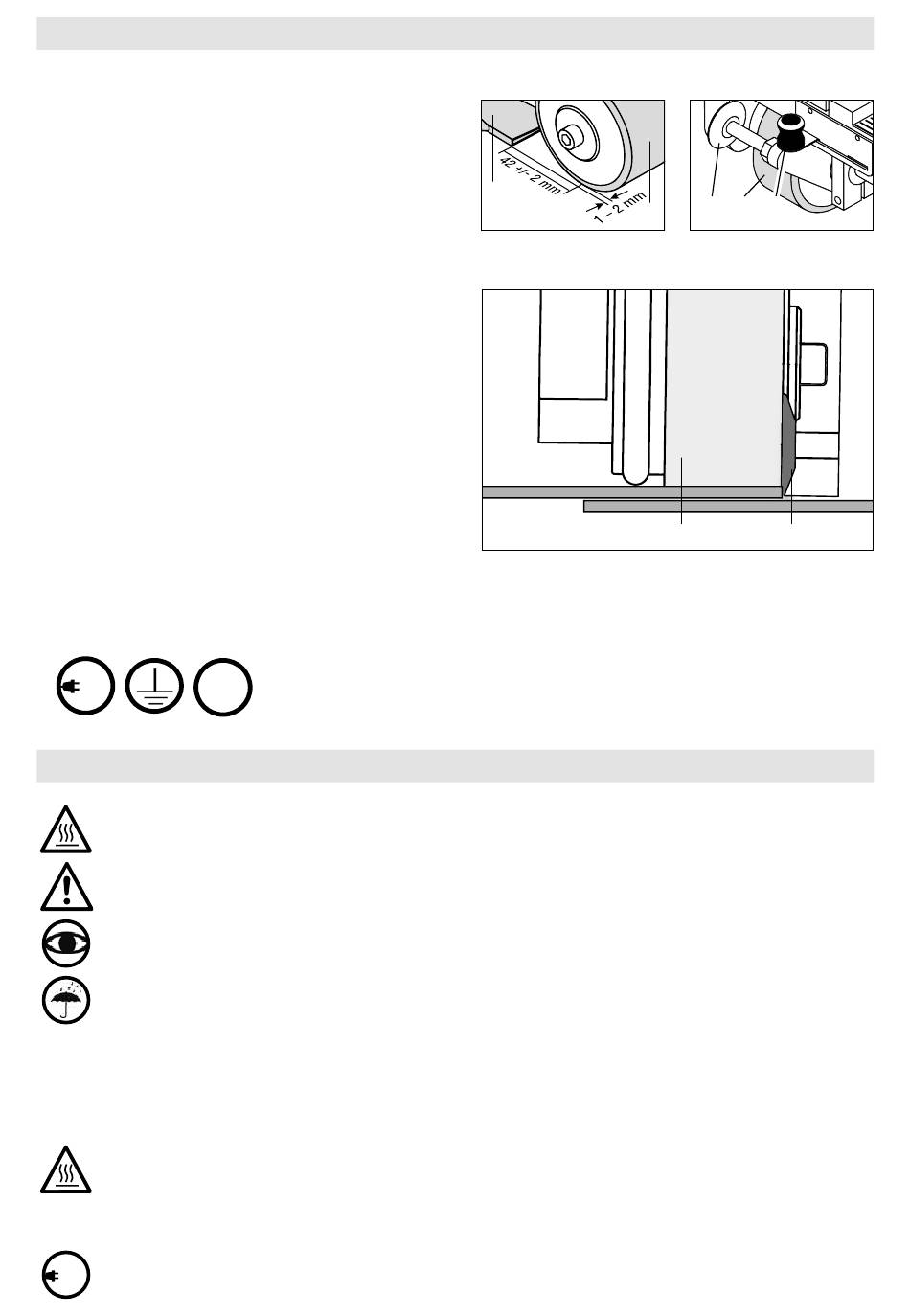

Detail C
7
13
Detail D
17 18 19
Detail E
13 17
