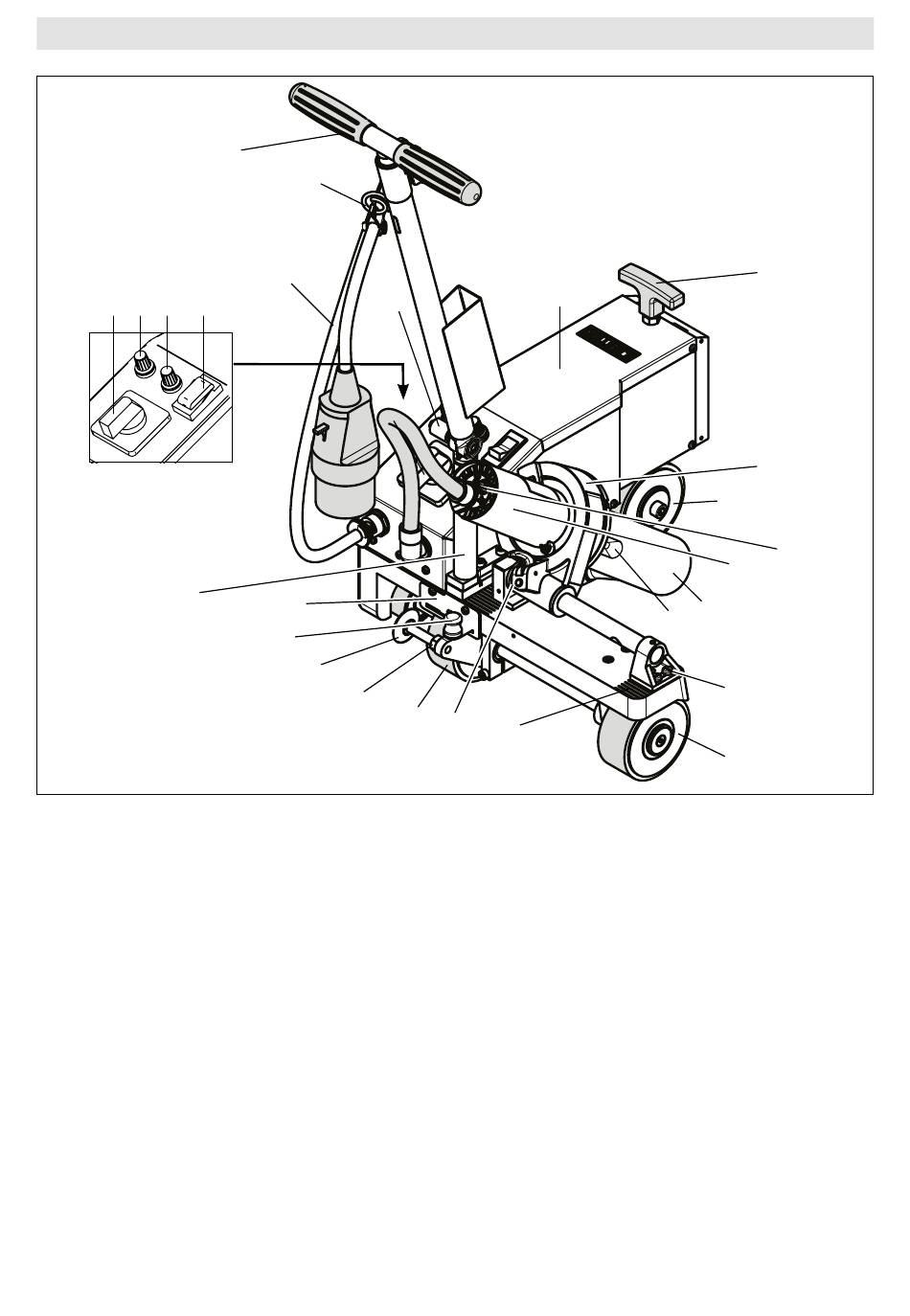

A gép leírása
3 6 5 4
14
1 Elektromos hálózati kábel
2 Burkolat
3 Főkapcsoló
4 Hajtóműkapcsoló
5 Sebességszabályozó gomb
6 Hőmérséklet-szabályozó gomb
7 Hegesztőfúvóka
8 Forrólevegő-fúvóka
9 Szerszámbefogó
10 Rögzítőkar
11 Szállítókerék
12 Szerszámbeállító skála
13 Hajtókerék
14 Alsó vezetőrúd
15 Az alsó vezetőrúd szorítócsavarja
16 Az elektromos hálózati kábel tartója
26
16
1
15
20
19
17
21
2
18 10
12
17 Vezetőgörgő
18 Mozgatható szállítókerék
19 Kapcsolórugó a szállítógörgőhöz
20 Terelőlemez
21 Beállítócsavar – vezetőgörgő
22 Hegesztőfúvóka-beállító csavar
23 Fogantyú
24 A hegesztőfúvóka rögzítőcsavarja
25 Levegőtérfogat-szabályozó gomb
26 Felső vezetőrúd
23
9
13
25
8
7
24
22
11
23
