Proces Zgrzewania - Leister VARIMAT S Bedienungsanleitung

Przygotowanie do eksploatacji
– Odległość pomiędzy środkiem rolki jezdnej (13) a wylo-
tem powietrza dyszy zgrzewającej (7) powinna wynosić
42 mm (patrz Szczegół C). Jeżeli tak nie jest, dmuchawę
gorącego powietrza (8) należy wyregulować za pomocą
podziałki do regulacji narzędzia (12) poprzez poluzo-
wanie śrub regulacyjnych dyszy zgrzewającej (22).
– Dyszę zgrzewającą (7) należy ustawić równolegle z
rolką jezdną (13)
• Konfiguracja transportowa
– Obrócić rolkę prowadzącą (17) do góry
– Wysunąć dmuchawę gorącego powietrza (8) popr-
zez pociągnięcie dźwigni blokującej (10) i przekręce-
nie do momentu, aż element zatrzaśnie się w stałym
położeniu.
– Zwolnić przesuwalną rolkę transportową (18) popr-
zez podniesienie prowadnicy górnej (26)
– Przesunąćrolkę transportową (18) za pomocą
niewielkiego nacisku do punktu końcowego sprężyny
przełączającej rolki transportowej (19) (Szczegół D).
• Nastawićrolkę prowadzącą (17) na odpowiednią
zakładkę za pomocą śruby regulacyjnej dla rolki pro-
wadzącej (21).
• Rolkę prowadzącą (17) należy ustawić równolegle do rolki jezdnej (13) (Szczegół E).
• Podłączyć narzędzie do napięcia znamionowego.
FI
230
400

Proces zgrzewania

• Ustawić parametry zgrzewania, patrz strona 12.
• Konieczne jest uzyskanie temperatury zgrzewania (czas nagrzewania około 5 minut).
• Należy wykonać próbne zgrzewanie według instrukcji zgrzewania producenta materiału oraz zgodnie z
normami lub wytycznymi krajowymi. Dokonać odbioru zgrzewania próbnego.
• Podnieść dźwignię blokującą (10), opuścić dmuchawę gorącego powietrza (8) i przesunąć pomięd-
zy nachodzącymi na siebie warstwami membrany aż do punktu końcowego. Odczekać, aż materiał
ulegnie uplastycznieniu.
• Uruchomić tryb jezdny za pomocą przełącznika napędu (4). W przypadku awarii zasilania, przełącznik napędu
(4) ulegnie automatycznemu wyłączeniu. Po odzyskaniu źródła zasilania, tryb jezdny można ponownie włączyć.
• Urządzenie zgrzewające prowadzone jest wzdłuż zakładki za pomocą prowadnicy górnej (26). Nie
należy nakładać żadnego nacisku na górną prowadnicę (26); może to doprowadzić do błędów podczas
zgrzewania. Należy obserwować położenie rolki prowadzącej (17).
• Po wykonaniu zgrzewania, należy pociągnąć dźwignię blokującą (10), wysunąćdmuchawę gorącego
powietrza (8) aż do samego punktu końcowego i obracać do momentu zatrzaśnięcia, równocześnie
wyłączając przełącznik napędu (4).
• Po zakończeniu procesu zgrzewania, należy ustawićpokrętło regulacji temperatury (6) na zero; poz-
woli to na schłodzenie dyszy zgrzewającej (7).
• Przełączyćprzełącznik główny (3) na 0.
• W przypadku awarii zasilania należy wysunąć dmuchawę gorącego powietrza (8) oraz przesta-
wićprzełącznik główny (3)na pozycję 0.
230
400
• Odłączyć przewód zasilania (1)od źródła.
Napięcie znamionowe podane na urządzeniu musi być
zgodne z napięciem przewodu zasilania.

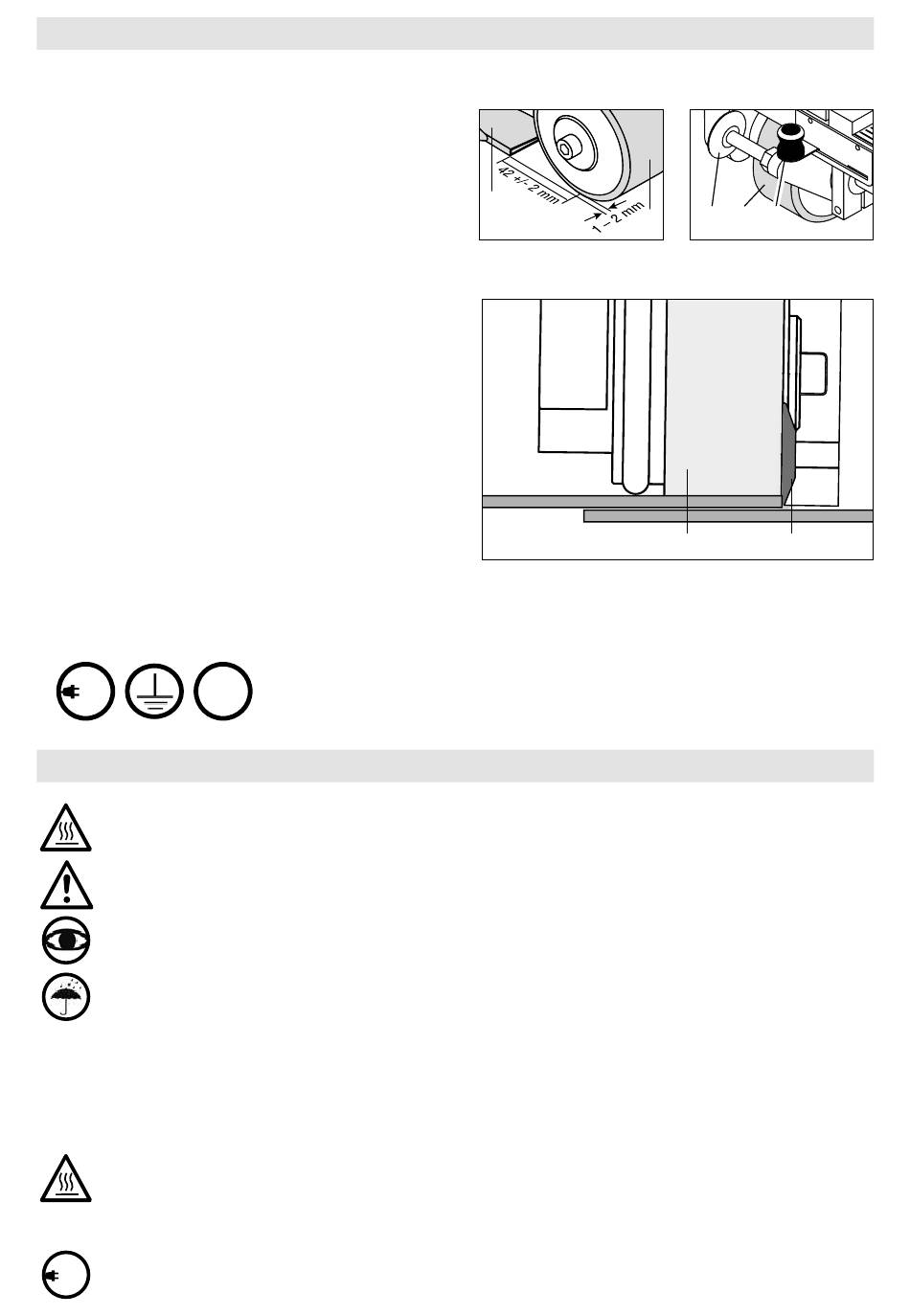

Szczegół C
7
13
Szczegół D
17
18 19
Szczegół E
13 17
19
