Inverter Luft-Wasser-Wärmepumpen
TTL 3.5 / 4.5 / 6.5 / 8.5 ACS

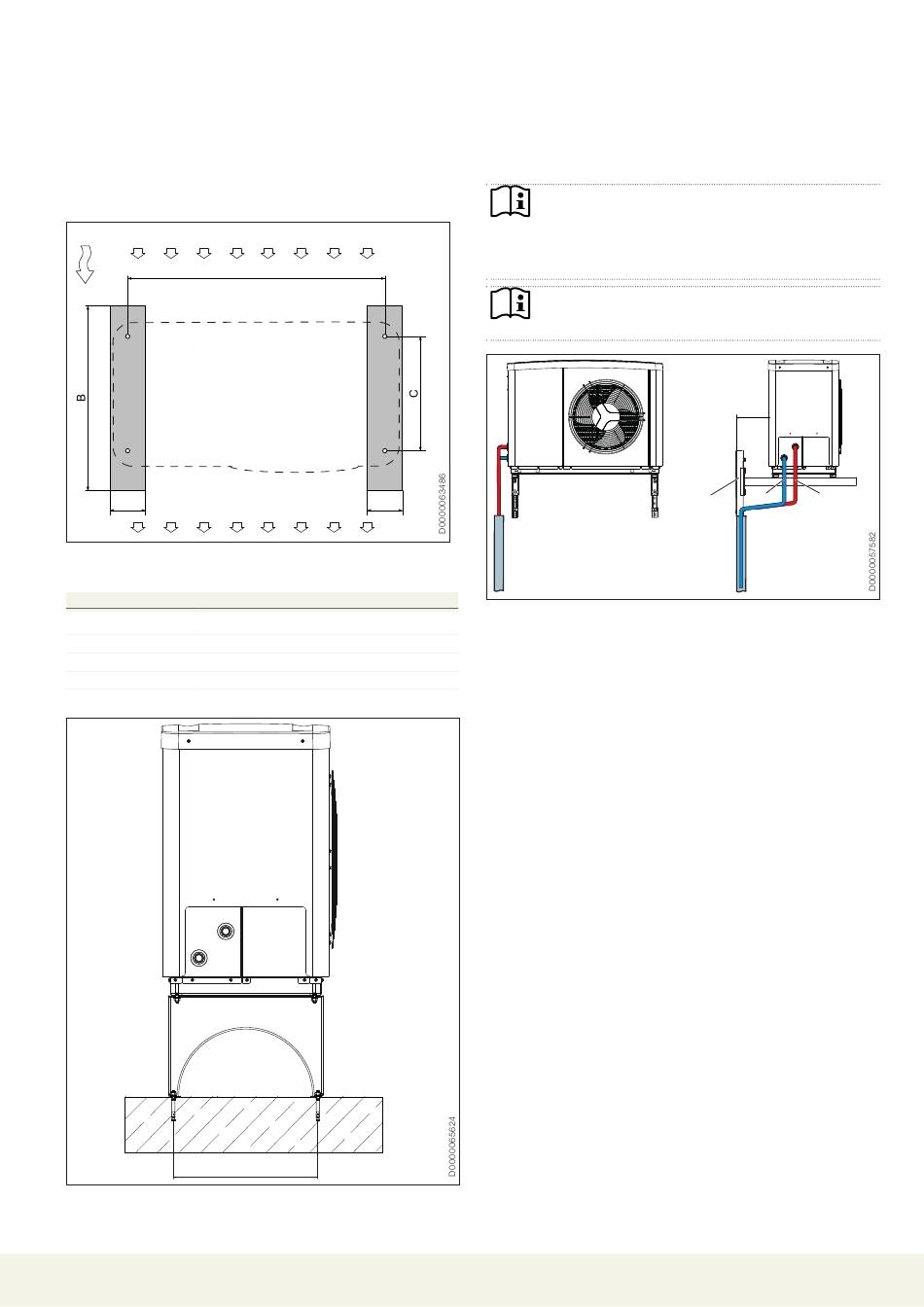

1.1.2 Aufstellung
Beispiel: Standkonsole SK 2
3
150
1 Lufteintrittseite
2 Luftaustrittseite
3 Hauptwindrichtung
Wärmepumpe A
TTL 3.5 ACS 865
TTL 4.5 ACS 865
TTL 6.5 ACS 995
TTL 8.5 ACS 995
418
f
Beachten Sie die statischen Grenzen der eingesetzten
Standkonsole.
Irrtum und technische Änderungen vorbehalten.
1
A
150
2
B
500
500
500
500
Beispiel: Wandkonsole WK 1
Hinweis
Um eine Störung durch Körperschallübertragungen zu vermei-
den, installieren Sie die Wandkonsole nicht an den Außenwän-
den von Wohn- oder Schlafräumen.
f
Montieren Sie die Wandkonsole z. B. an einer Garagen-
wand.
Hinweis
Kondensat tropft aus dem Gerät auf den Boden.
f
Beachten Sie den Mindestabstand nach unten.
1 Heizung Vorlauf
2 Heizung Rücklauf
3 Wandkonsole
f
Beachten Sie die statischen Grenzen der eingesetzten
Wandkonsole.
≥200
2 1
3
