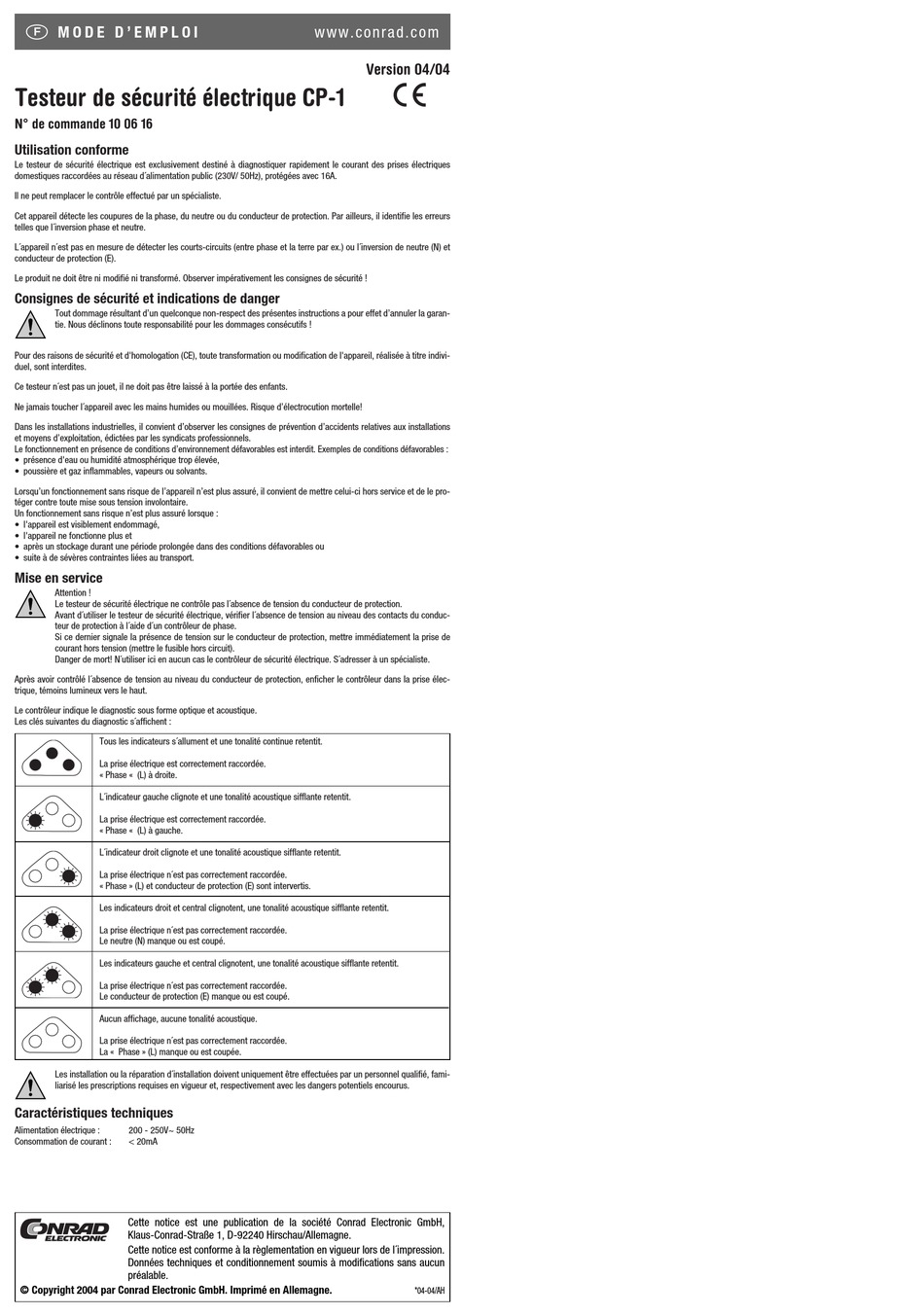

M O D E D ' E M P L O I
Testeur de sécurité électrique CP-1
N° de commande 10 06 16
Utilisation conforme
Le testeur de sécurité électrique est exclusivement destiné à diagnostiquer rapidement le courant des prises électriques
domestiques raccordées au réseau d´alimentation public (230V/ 50Hz), protégées avec 16A.
Il ne peut remplacer le contrôle effectué par un spécialiste.
Cet appareil détecte les coupures de la phase, du neutre ou du conducteur de protection. Par ailleurs, il identifie les erreurs
telles que l´inversion phase et neutre.
L´appareil n´est pas en mesure de détecter les courts-circuits (entre phase et la terre par ex.) ou l´inversion de neutre (N) et
conducteur de protection (E).
Le produit ne doit être ni modifié ni transformé. Observer impérativement les consignes de sécurité !
Consignes de sécurité et indications de danger
Tout dommage résultant d'un quelconque non-respect des présentes instructions a pour effet d'annuler la garan-
tie. Nous déclinons toute responsabilité pour les dommages consécutifs !
Pour des raisons de sécurité et d'homologation (CE), toute transformation ou modification de l'appareil, réalisée à titre indivi-
duel, sont interdites.
Ce testeur n´est pas un jouet, il ne doit pas être laissé à la portée des enfants.
Ne jamais toucher l´appareil avec les mains humides ou mouillées. Risque d'électrocution mortelle!
Dans les installations industrielles, il convient d'observer les consignes de prévention d'accidents relatives aux installations
et moyens d'exploitation, édictées par les syndicats professionnels.
Le fonctionnement en présence de conditions d'environnement défavorables est interdit. Exemples de conditions défavorables :
• présence d'eau ou humidité atmosphérique trop élevée,
• poussière et gaz inflammables, vapeurs ou solvants.
Lorsqu'un fonctionnement sans risque de l'appareil n'est plus assuré, il convient de mettre celui-ci hors service et de le pro-
téger contre toute mise sous tension involontaire.
Un fonctionnement sans risque n'est plus assuré lorsque :
• l'appareil est visiblement endommagé,
• l'appareil ne fonctionne plus et
• après un stockage durant une période prolongée dans des conditions défavorables ou
• suite à de sévères contraintes liées au transport.
Mise en service
Attention !
Le testeur de sécurité électrique ne contrôle pas l´absence de tension du conducteur de protection.
Avant d´utiliser le testeur de sécurité électrique, vérifier l´absence de tension au niveau des contacts du conduc-
teur de protection à l´aide d´un contrôleur de phase.
Si ce dernier signale la présence de tension sur le conducteur de protection, mettre immédiatement la prise de
courant hors tension (mettre le fusible hors circuit).
Danger de mort! N´utiliser ici en aucun cas le contrôleur de sécurité électrique. S´adresser à un spécialiste.
Après avoir contrôlé l´absence de tension au niveau du conducteur de protection, enficher le contrôleur dans la prise élec-
trique, témoins lumineux vers le haut.
Le contrôleur indique le diagnostic sous forme optique et acoustique.
Les clés suivantes du diagnostic s´affichent :
Tous les indicateurs s´allument et une tonalité continue retentit.
La prise électrique est correctement raccordée.
« Phase « (L) à droite.
L´indicateur gauche clignote et une tonalité acoustique sifflante retentit.
La prise électrique est correctement raccordée.
« Phase « (L) à gauche.
L´indicateur droit clignote et une tonalité acoustique sifflante retentit.
La prise électrique n´est pas correctement raccordée.
« Phase » (L) et conducteur de protection (E) sont intervertis.
Les indicateurs droit et central clignotent, une tonalité acoustique sifflante retentit.
La prise électrique n´est pas correctement raccordée.
Le neutre (N) manque ou est coupé.
Les indicateurs gauche et central clignotent, une tonalité acoustique sifflante retentit.
La prise électrique n´est pas correctement raccordée.
Le conducteur de protection (E) manque ou est coupé.
Aucun affichage, aucune tonalité acoustique.
La prise électrique n´est pas correctement raccordée.
La « Phase » (L) manque ou est coupée.
Les installation ou la réparation d´installation doivent uniquement être effectuées par un personnel qualifié, fami-
liarisé les prescriptions requises en vigueur et, respectivement avec les dangers potentiels encourus.
Caractéristiques techniques
Alimentation électrique :
200 - 250V~ 50Hz
Consommation de courant :
< 20mA
Cette notice est une publication de la société Conrad Electronic GmbH,
Klaus-Conrad-Straße 1, D-92240 Hirschau/Allemagne.
Cette notice est conforme à la règlementation en vigueur lors de l´impression.
Données techniques et conditionnement soumis à modifications sans aucun
préalable.
© Copyright 2004 par Conrad Electronic GmbH. Imprimé en Allemagne.
www.conrad.com
Version 04/04
°
