- Seite 1 Dokumentation | DE EJ2262 2-Kanal Digital Ausgang, 24 V DC, 0,5 A, Oversampling 18.05.2022 | Version: 1.0...
-
Seite 3: Inhaltsverzeichnis
Beckhoff Identification Code (BIC) ................... 10 1.7.2 Elektronischer Zugriff auf den BIC (eBIC)................ 12 1.7.3 Zertifikate ......................... 14 2 Systemübersicht ............................. 15 3 EJ2262 - Produktbeschreibung ...................... 16 Einführung ............................ 16 Technische Daten ........................... 17 Kontaktbelegung .......................... 18 LEDs ............................... 19 4 EtherCAT-Grundlagen .......................... 20 5 Installation von EJ-Modulen........................ - Seite 4 Inhaltsverzeichnis Version: 1.0 EJ2262...
-
Seite 5: Vorwort
, XFC , XTS und XPlanar sind eingetragene und lizenzierte Marken der Beckhoff Automation GmbH. Die Verwendung anderer in dieser Dokumentation enthaltenen Marken oder Kennzeichen durch Dritte kann zu einer Verletzung von Rechten der Inhaber der entsprechenden Bezeichnungen führen. Patente Die EtherCAT-Technologie ist patentrechtlich geschützt, insbesondere durch folgende Anmeldungen und... -
Seite 6: Sicherheitshinweise
Die gesamten Komponenten werden je nach Anwendungsbestimmungen in bestimmten Hard- und Software- Konfigurationen ausgeliefert. Änderungen der Hard- oder Software-Konfiguration, die über die dokumentierten Möglichkeiten hinausgehen, sind unzulässig und bewirken den Haftungsausschluss der Beckhoff Automation GmbH & Co. KG. Qualifikation des Personals Diese Beschreibung wendet sich ausschließlich an ausgebildetes Fachpersonal der Steuerungs-, Automatisierungs- und Antriebstechnik, das mit den geltenden Normen vertraut ist. -
Seite 7: Bestimmungsgemäße Verwendung
Stellen Sie sicher, dass die EtherCAT-Steckmodule nur auf einem Signal-Distribution-Board eingesetzt werden, welches entsprechend des Design Guide entwickelt und gefertigt wurde. Ausgabestände der Dokumentation Version Kommentar • 1. Veröffentlichung EJ2262 Wegweiser durch die Dokumentation HINWEIS Weitere Bestandteile der Dokumentation Die in der folgenden Tabelle genannten Dokumentationen sind Bestandteil der Gesamtdo- kumentation. -
Seite 8: Kennzeichnung Von Ethercat-Steckmodulen
Vorwort Kennzeichnung von EtherCAT-Steckmodulen Bezeichnung Beckhoff EtherCAT-Steckmodule verfügen über eine 14-stellige technische Bezeichnung, die sich wie folgt zusammensetzt (z. B. EJ1008-0000-0017): • Bestellbezeichnung: ◦ Familienschlüssel: EJ ◦ Produktbezeichnung: Die erste Stelle der Produktbezeichnung dient der Zuordnung zu einer Produktgruppe (z. B. EJ2xxx = Digital - Ausgangsmodul) ◦... - Seite 9 Dokumentation angegeben. Jeder Revision zugehörig und gleichbedeutend ist üblicherweise eine Beschreibung (ESI, EtherCAT Slave Information) in Form einer XML-Datei, die zum Download auf der Beckhoff Webseite bereitsteht. Die Revision wird auf der Seite der EtherCAT-Steckmodule aufgebracht, siehe folgende Abbildung.
-
Seite 10: Beckhoff Identification Code (Bic)
Vorwort 1.7.1 Beckhoff Identification Code (BIC) Der Beckhoff Identification Code (BIC) wird vermehrt auf Beckhoff Produkten zur eindeutigen Identitätsbestimmung des Produkts aufgebracht. Der BIC ist als Data Matrix Code (DMC, Code-Schema ECC200) dargestellt, der Inhalt orientiert sich am ANSI-Standard MH10.8.2-2016. - Seite 11 Entsprechend als DMC: Abb. 4: Beispiel-DMC 1P072222SBTNk4p562d71KEL1809 Q1 51S678294 Ein wichtiger Bestandteil des BICs ist die Beckhoff Traceability Number (BTN, Pos.-Nr. 2). Die BTN ist eine eindeutige, aus acht Zeichen bestehende Seriennummer, die langfristig alle anderen Seriennummern- Systeme bei Beckhoff ersetzen wird (z. B. Bezeichnungen der Chargen auf IO-Komponenten, bisheriger Seriennummernkreis für Safety-Produkte, etc.).
-
Seite 12: Elektronischer Zugriff Auf Den Bic (Ebic)
ESI/XML-Konfigurationsdatei für den EtherCAT‑Master bekannt. Zu den Zusammenhängen siehe die entsprechenden Kapitel im EtherCAT‑Systemhandbuch (Link). In das ESI‑EEPROM wird auch die eBIC gespeichert. Die Einführung des eBIC in die Beckhoff IO Produktion (Klemmen, Boxen) erfolgt ab 2020; mit einer weitgehenden Umsetzung ist in 2021 zu rechnen. - Seite 13 ◦ Besteht das Gerät aus mehreren Sub-Geräten mit eigener Identität, aber nur das TopLevel‑Gerät ist über EtherCAT zugänglich, steht im CoE‑Objekt‑Verzeichnis 0x10E2:01 die eBIC des TopLevel-Geräts, in 0x10E2:nn folgen die eBIC der Sub‑Geräte. Profibus/Profinet/DeviceNet… Geräte Für diese Geräte ist derzeit keine elektronische Speicherung und Auslesung geplant. EJ2262 Version: 1.0...
-
Seite 14: Zertifikate
Amerikanischen bzw. kanadischen Vorschriften erfüllen. • Das Warnsymbol gilt als Aufforderung die zugehörige Dokumentation zu lesen. Die Dokumentationen zu den EtherCAT-Steckmodulen werden auf der Beckhoff Homepage zum Download zur Verfügung gestellt. Abb. 5: Kennzeichen für CE und UL am Beispiel EJ1008 Version: 1.0... -
Seite 15: Systemübersicht
Durch das Anstecken von vorkonfektionierten Kabelbäumen entfällt die aufwändige Einzeladerverdrahtung. Die Stückkosten und das Risiko der Fehlverdrahtung werden durch kodierte Bauteile reduziert. Die Entwicklung des Signal-Distribution-Boards kann als Engineering-Dienstleistung durch Beckhoff erfolgen. Es besteht ebenfalls die Möglichkeit, dass der Kunde auf Basis des Design-Guides das Signal- Distribution-Board selbst entwickelt. -
Seite 16: Ej2262 - Produktbeschreibung
Daten ausgegeben werden, die ebenfalls verteilt an Distributed Clock Geräte angeschlossen sind. Die systemweite Genauigkeit liegt bei < 100 ns. Das Modul EJ2262 kann bis zu zwei Kanäle mit identischem Oversampling-Faktor betreiben. Zur Reduzierung des Prozessdatenverkehrs ist aber auch ein alleiniger Betrieb von Kanal 1 möglich. -
Seite 17: Technische Daten
EJ2262 - Produktbeschreibung Technische Daten Technische Daten EJ2262 Digitale Ausgänge Nennspannung der Ausgänge 24 V (-15 % / +20 %) Oversampling-Faktor n = ganzzahliges Vielfaches der Zykluszeit, 1 ... 1000 Max. Ausgabefrequenz 1 MSample/s, min. Periode: 1 µs Lastart ohmsch, induktiv, Lampenlast Ausgangsstrom pro Kanal max. 0,5 A (kurzschlussfest im Push-Betrieb) Abschaltenergie (ind.) pro Kanal... -
Seite 18: Kontaktbelegung
EJ2262 - Produktbeschreibung Kontaktbelegung Abb. 8: EJ2262 - Kontaktbelegung Der Leiterkarten Footprint steht auf der Beckhoff Homepage zum Download bereit. HINWEIS Schädigung von Geräten möglich! • Die mit „NC“ benannten Pins dürfen nicht kontaktiert werden. • Vor der Montage und Inbetriebnahme lesen Sie auch die Kapitel Installation von EJ-Mo- dulen [} 21] und Inbetriebnahme [} 36]! -

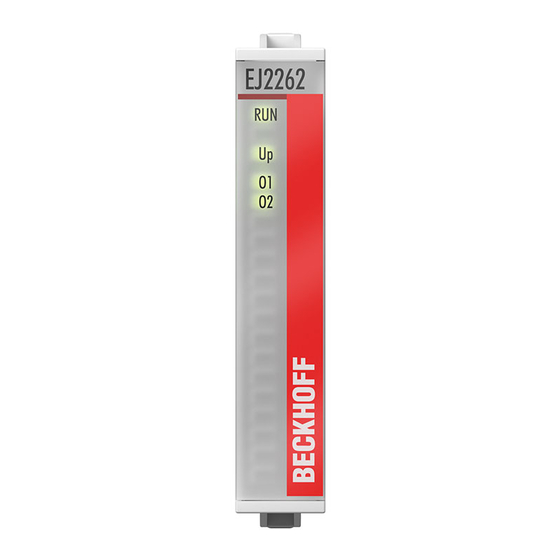

Seite 19: Leds
EJ2262 - Produktbeschreibung LEDs Abb. 9: EJ2262 - LEDs Farbe Anzeige Zustand Beschreibung grün Init Zustand der EtherCAT State Machine: INIT = Initialisierung des Steckmoduls blinkend Pre - Zustand der EtherCAT State Machine: PREOP = Funktion für Mailbox-Kommunika- Operational tion und abweichende Standard-Einstellungen gesetzt... -
Seite 20: Ethercat-Grundlagen
EtherCAT-Grundlagen EtherCAT-Grundlagen Grundlagen zum Feldbus EtherCAT entnehmen Sie bitte der EtherCAT System-Dokumentation. Version: 1.0 EJ2262... -
Seite 21: Installation Von Ej-Modulen
Bei dem Koppler EJ1101-0022 sind die RJ45 Verbinder und die optionalen ID-Switches extern ausgeführt und können auf dem Signal-Distribution-Board beliebig platziert werden. Somit wird die einfache Durchführung durch ein Gehäuse ermöglicht. Die Netzteil-Steckmodule EJ940x stellen eine optionale Reset-Funktion zur Verfügung (s. Kapitel Kontaktbelegung der Dokumentationen zu EJ9400 und EJ9404) EJ2262 Version: 1.0... - Seite 22 Die EtherCAT-EJ-Koppler EK1110-004x leiten über den rückwärtigen Stecker • die E-Bus Signale, • die E-Bus Spannung U (3,3 V) und EBUS • die Peripheriespannung U (24 V an das Signal-Distribution-Board weiter. Abb. 11: Leiterkarte mit Embedded PC, EK1110-0043 und EJxxxx, Rückansicht EK1110-0043 Version: 1.0 EJ2262...
-
Seite 23: Ejxxxx - Abmessungen
EJ7342 (ej_24_2x16pin_code18) 1-fach Modul (lang) 12 mm x 152 mm x 55 mm EJ1957 (ej_12_2x16pin_extended_code4747) Abb. 12: EJxxxx - Abmessungen Zeichnungen für die EtherCAT-Steckmodule finden Sie auf der Beckhoff Homepage. Die Benennung der Zeichnungen setzt sich wie in untenstehender Zeichnung beschrieben zusammen. Abb. 13: Benennung der Zeichnungen EJ2262 Version: 1.0... -
Seite 24: Einbaulagen Und Mindestabstände
Fingern erreichen zu können. Die Einhaltung der empfohlenen Mindestabstände zur Belüftung (s. Kapitel Einbaulage [} 25]) gewährleistet einen ausreichend großen Griffbereich. Das Signal-Distribution-Board muss eine Stärke von 1,6 mm und einen Abstand von mindestens 4 mm zur Montagefläche haben, um die Verrastung der Module auf dem Board sicherzustellen. Version: 1.0 EJ2262... -
Seite 25: Einbaulagen
Die Einhaltung der Abstände nach Abb. Empfohlene Abstände bei Standard Einbaulage wird empfohlen. Die empfohlenen Mindestabstände sind nicht als Sperrbereiche für andere Bauteile zu sehen. Die Einhaltung der in den Technischen Daten beschriebenen Umgebungsbedingungen ist durch den Kunden zu prüfen und gegebenenfalls durch zusätzliche Maßnahmen zur Kühlung sicherzustellen. EJ2262 Version: 1.0... - Seite 26 Weitere Einbaulagen Alle anderen Einbaulagen zeichnen sich durch davon abweichende räumliche Lage des Signal-Distribution- Boards aus, s. Abb. Weitere Einbaulagen. Auch in diesen Einbaulagen empfiehlt sich die Anwendung der oben angegebenen Mindestabstände zur Umgebung. Abb. 16: Weitere Einbaulagen Version: 1.0 EJ2262...
-
Seite 27: Kodierungen
Der Farbcode gibt die Signalart an. Die folgende Tabelle gibt einen Überblick über die Signalart mit der zugehörigen Farbkodierung. Signalart Module Farbe Koppler EJ11xx Ohne Farbkodierung Digital Eingang EJ1xxx Gelb Digital Ausgang EJ2xxx Analog Eingang EJ3xxx Grün Analog Ausgang EJ4xxx Blau Winkel-/Wegmessung EJ5xxx grau Kommunikation EJ6xxx grau Motion EJ7xxx orange System EJ9xxx grau EJ2262 Version: 1.0... -
Seite 28: Mechanische Positionskodierung
Eingangsmodule die Kodierstifte an den Positionen eins und drei. Es besteht kein Steckschutz zwischen Modulen der gleichen Signalart. Deshalb ist bei der Montage der Einsatz des korrekten Moduls anhand der Gerätebezeichnung zu prüfen. Abb. 19: Pin-Kodierung am Beispiel digitaler Eingangsmodule Version: 1.0 EJ2262... -
Seite 29: Montage Auf Dem Signal-Distribution-Board
Aufwärts- und Abwärtsbewegung auf das Board bis das Modul sicher verrastet ist. Nur wenn das Modul fest eingerastet ist, kann der benötigte Kontaktdruck aufgebaut und die maxima- le Stromtragfähigkeit gewährleistet werden. 5. Belegen Sie Lücken im Modulstrang mit Platzhaltermodulen (EJ9001). EJ2262 Version: 1.0... - Seite 30 Installation von EJ-Modulen HINWEIS • Achten Sie bei der Montage auf sichere Verrastung der Module mit dem Board! Die Folgen mangelnden Kontaktdrucks sind: ð Qualitätsverluste des übertragenen Signals, ð erhöhte Verlustleistung der Kontakte, ð Beeinträchtigung der Lebensdauer. Version: 1.0 EJ2262...
-
Seite 31: Erweiterungsmöglichkeiten
(Extended-Version). Abb. 21: Beispiel Austausch Platzhaltermodule u. Belegung Reserveslots E-Bus - Versorgung Nach dem Austausch der Platzhaltermodule gegen andere Module verändert sich die Stromaufnah- me aus dem E-Bus. Stellen Sie sicher, dass eine ausreichende Versorgung weiterhin gewährleistet wird. EJ2262 Version: 1.0... -
Seite 32: Verknüpfung Mit Ethercat-Klemmen Und Ethercat-Box-Modulen Über Eine Ethernet/Ethercat-Verbindung
Installation von EJ-Modulen 5.6.2 Verknüpfung mit EtherCAT-Klemmen und EtherCAT-Box- Modulen über eine Ethernet/EtherCAT-Verbindung Abb. 22: Beispiel Erweiterung über eine Ethernet/EtherCAT-Verbindung Version: 1.0 EJ2262... -
Seite 33: Ipc Integration
Durch die direkte Ankopplung des Embedded-PCs und der EL-Klemmen mit den EJ-Modulen auf der Leiterkarte können eine EtherCAT-Verlängerung (EK1110) und ein EtherCAT-Koppler (EJ1100) entfallen. Der Embedded-PC ist mit EtherCAT-Klemmen erweiterbar, die z. B. noch nicht im EJ-System zur Verfügung stehen. Abb. 23: Beispiel Leiterkarte mit Embedded PC, EK1110-0043 und EJxxxx, Rückansicht EK1110-0043 EJ2262 Version: 1.0... - Seite 34 Dokumentationen zu den einzelnen Komponenten zu entnehmen. Die folgende Abbildung zeigt beispielhaft die Anbindung des IPC C6015 an ein EJ-System. Die abgebildeten Komponenten dienen ausschließlich der funktionell-schematischen Darstellung. Abb. 24: Beispiel für die Anbindung des IPC C6015 an ein EJ-System Version: 1.0 EJ2262...
-
Seite 35: Demontage Vom Signal-Distribution-Board
Aufwärts- und Abwärtsbewegung vom Board ab. Entsorgung Mit einer durchgestrichenen Abfalltonne gekennzeichnete Produkte dürfen nicht in den Hausmüll. Das Gerät gilt bei der Entsorgung als Elektro- und Elektronik-Altgerät. Die nationalen Vorgaben zur Entsorgung von Elektro- und Elektronik-Altgeräten sind zu beachten. EJ2262 Version: 1.0... -
Seite 36: Inbetriebnahme
Inbetriebnahme Inbetriebnahme Hinweis auf Dokumentation EL2262 Eine ausführliche Dokumentation zur Inbetriebnahme des EtherCAT-Steckmoduls EJ2262 ist in Vorbereitung. HINWEIS Schädigung von Geräten oder Datenverlust Die Beschreibungen und Hinweise zur Inbetriebnahme der EtherCAT-Klemme EL2262 sind übertragbar auf das EtherCAT-Steckmodul EJ2262. Lesen Sie vor der Inbetriebnahme die ausführliche Beschreibung der Prozessdaten, Be- triebsmodi und Parametrierung der EL2262 Dokumentation. -
Seite 37: Anhang
Unterstützung bei allen Fragen zu Beckhoff Produkten und Systemlösungen zur Verfügung stellt. Beckhoff Niederlassungen und Vertretungen Wenden Sie sich bitte an Ihre Beckhoff Niederlassung oder Ihre Vertretung für den lokalen Support und Service zu Beckhoff Produkten! Die Adressen der weltweiten Beckhoff Niederlassungen und Vertretungen entnehmen Sie bitte unseren Internetseiten: https://www.beckhoff.de... - Seite 39 Mehr Informationen: www.beckhoff.de/EJ2262 Beckhoff Automation GmbH & Co. KG Hülshorstweg 20 33415 Verl Deutschland Telefon: +49 5246 9630 info@beckhoff.de www.beckhoff.de...
