10 Bedienung

107839_de_00
WARNUNG: Gefährliche Berührungsspannung!
– Alle Arbeiten am Ladetechnik-Set dürfen nur von qualifiziertem Fachpersonal ausge-
führt werden, das mit den notwendigen Sicherheitsmaßnahmen vertraut ist.
GEFAHR: Gefahr von Tod, schweren Verletzungen und Verbrennungen
Ein unsachgemäßer Umgang mit dem AC-Ladekabel kann Explosionen, Stromschläge
und Kurzschlüsse verursachen.
Beachten Sie die allgemein gültigen Sicherheitsvorkehrungen und die folgenden Hinwei-
se:
– Schützen Sie die Parkposition vor Schäden, Verschmutzung, Wasser, Feuchtigkeit
und anderen Flüssigkeiten.
– Prüfen Sie vor jeder Benutzung das AC-Ladekabel und die Kontakte auf Schäden
und Verschmutzung.
– Laden Sie niemals mit einem beschädigten AC-Ladekabel oder Fahrzeug-Inlet.
– Laden Sie niemals mit Kontakten, die verschmutzt oder feucht geworden sind.
– Verwenden Sie das AC-Ladekabel nicht mit einem Verlängerungskabel oder einem
Adapter.
– Schließen Sie das AC-Ladekabel nur an Fahrzeug-Inlets an, die vor Wasser, Feuch-
tigkeit und anderen Flüssigkeiten geschützt sind.
– Es gibt Elektrofahrzeuge, die ein Starten des Fahrzeugs mit gestecktem AC-Ladeka-
bel erlauben. Achten Sie immer darauf, das AC-Ladekabel vor dem Losfahren zu lö-
sen.
– Falls die Steckverbindung raucht oder schmilzt, fassen Sie niemals das AC-Ladeka-
bel an. Wenn möglich, brechen Sie den Ladevorgang ab.
– Achten Sie darauf, dass das AC-Ladekabel für Kinder nicht zugänglich ist. Nur Per-
sonen mit einer gültigen Fahrerlaubnis für Kraftfahrzeuge dürfen das AC-Ladekabel
bedienen.
ACHTUNG: Schutzart der Parkposition und des Fahrzeug-Ladesteckers
Parkposition und Fahrzeug-Ladestecker bieten im gesteckten Zustand eine Schutzart
von IP54 nach IEC 62196.
Die Schutzart kann jeweils nur sichergestellt werden, wenn es sich bei den verwendeten
Steckelementen um Produkte von Phoenix Contact oder entsprechend normgerechte
Produkte handelt.
Vorgehen:
1. Beachten Sie bei der Bedienung auch die Hinweise des Elektrofahrzeugs.
2. Schalten Sie das Fahrzeug aus. Das Fahrzeug darf noch nicht an die Ladestation an-
geschlossen sein.
3. Stellen Sie den Schalter für die Ladefreigabe am Gehäuse der Ladestation auf die ge-
wünschte Position.

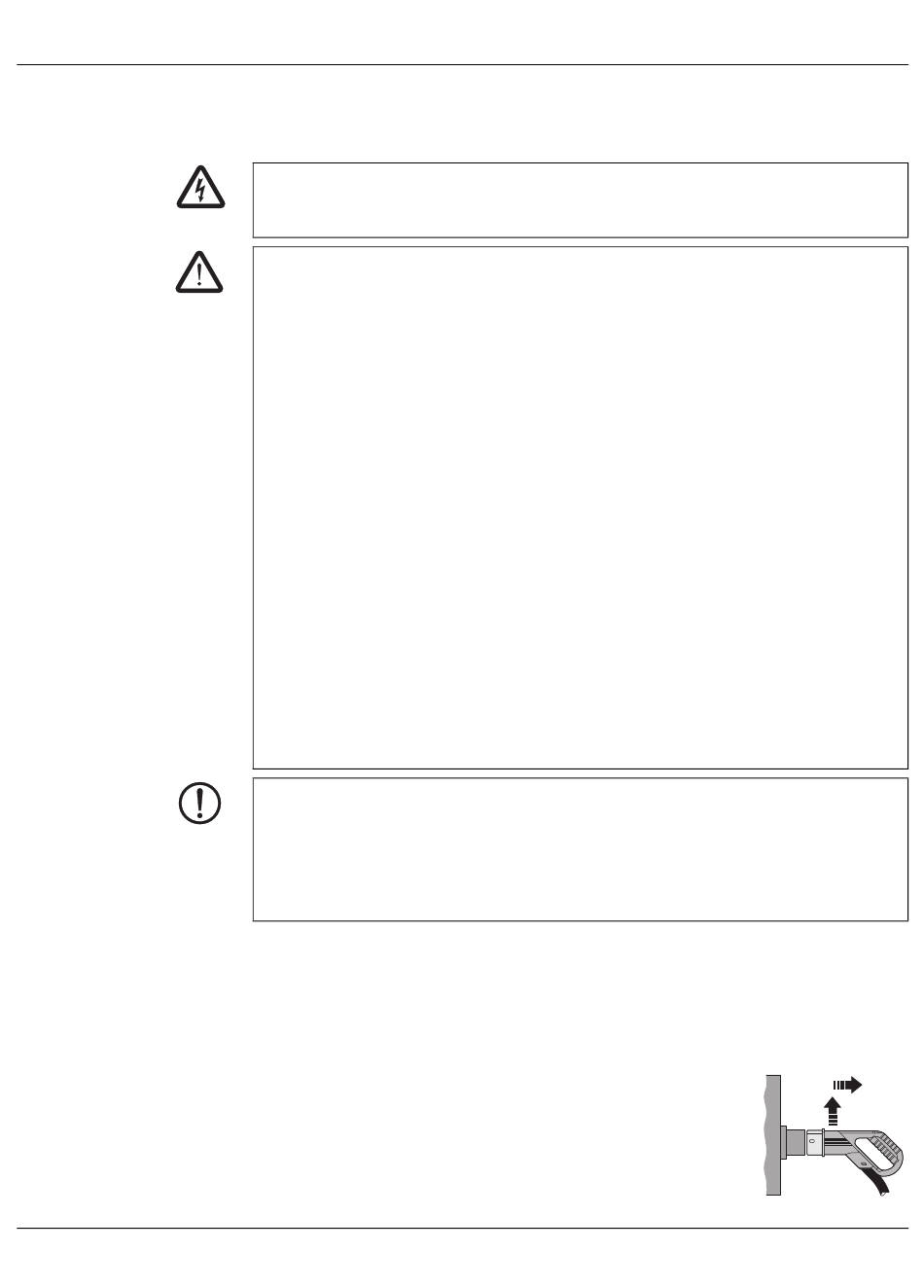

4. Nehmen Sie den Fahrzeug-Ladestecker aus der Parkposition:
– Heben Sie den Fahrzeug-Ladestecker an (1). So löst er
sich aus dem integrierten Rasthaken.
– Ziehen Sie den Fahrzeug-Ladestecker aus der Parkpositi-
on heraus (2).
Bedienung
2
1
