14. Prüfen Sie alle leitenden Verbindungen und ziehen Sie diese ggf. mit einem Drehmo-
ment-Schraubendreher nach. Beachten Sie dabei die Angaben in der folgenden Tabel-
le und in der Dokumentation der Gerätehersteller:
Komponente
AC-Ladesteuerung
15. Stellen Sie sicher, dass die Versorgungsleitung mit einem Leitungsschutzschalter ent-
sprechend der Zuleitung abgesichert ist (siehe Kapitel „Technische Daten" auf
Seite 12).
16. Stellen Sie sicher, dass alle Komponenten angeschlossen sind.
17. Schalten Sie die Versorgungsspannung ein.
18. Prüfen Sie die Versorgungsspannung.
19. Prüfen und dokumentieren Sie die Verdrahtung.
20. Passen Sie bei Bedarf die Konfiguration der AC-Ladesteuerungen an (siehe
Kapitel 9.3).
21. Führen Sie einen I/O-Check durch und dokumentieren Sie die Ergebnisse. Beachten
Sie dazu die Dokumentation der Komponenten (herunterladbar unter
phoenixcontact.net/products).
22. Schließen Sie das Gehäuse.
9.3

AC-Ladesteuerung konfigurieren

Werksseitig sind die DIP-Schalter der AC-Ladesteuerung vorkonfiguriert. Zusätzlich ist die
AC-Ladesteuerung softwareseitig für die Anbindung des Differenzstrom-Überwachungsge-
räts vorkonfiguriert. Bei Bedarf können Sie die Konfiguration anpassen.
GEFAHR: Gefährliche Berührungsspannung
Bei den Tragschienengeräten EV-CC-...-HS sind nach Entfernen der Abdeckhau-
be Teile mit gefährlicher Berührungsspannung zugänglich.
Der Ein- und Ausbau und die Konfiguration des Geräts dürfen nur im spannungs-
freien Zustand erfolgen.
Vorgehen:

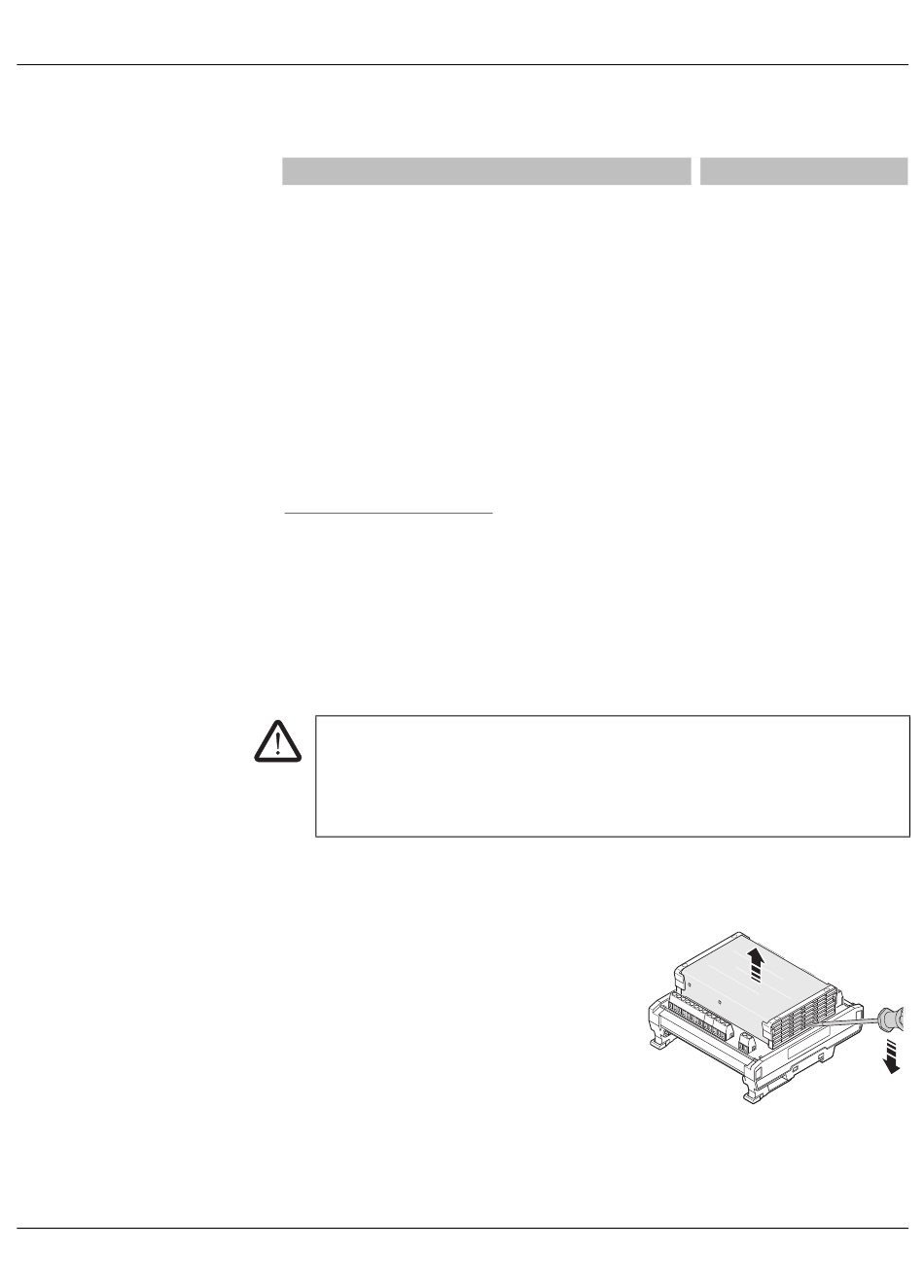

1. Die Abdeckhaube der AC-Ladesteuerung ist im Auslieferungszustand nicht verrastet.
Sie können diese zur Konfiguration des Geräts abnehmen:
– Um die verrastete Abdeckhaube abzuneh-
men, heben Sie das Seitenteil an. Setzen
Sie dazu einen Schraubendreher an der un-
tersten Rille an.
Drehmoment
0,5 Nm ... 0,6 Nm
B
A
