Inhaltszusammenfassung für Phoenix Contact EV-SET-T2AC-BAS-RCM1-20AC5MES

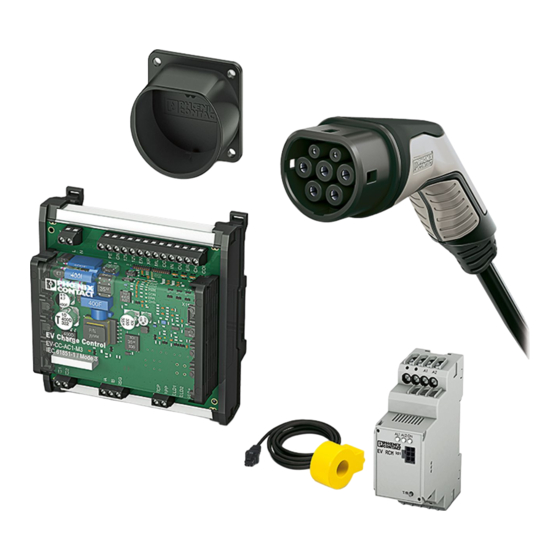

- Seite 1 EV-SET-T2AC-BAS-RCM1-20AC5MES Ladetechnik-Set HOME mit AC-Ladekabel Schnelleinstieg UM DE EV-SET-T2AC-BAS-RCM1-20AC5MES...
-
Seite 2: Schnelleinstieg
Schnelleinstieg EV-SET-T2AC-BAS-RCM1-20AC5MES Ladetechnik-Set HOME mit AC-Ladekabel 2017-04-21 Bezeichnung: UM DE EV-SET-T2AC-BAS-RCM1-20AC5MES Revision: Dieser Schnelleinstieg ist gültig für: Bezeichnung Revision Artikel-Nr. EV-SET-T2AC-BAS-RCM1-20AC5MES 1628077 PHOENIX CONTACT 107839_de_00... - Seite 3 Dieses Symbol und der dazugehörige Text vermitteln zusätzliche Informationen oder verweisen auf weiterführende Informationsquellen. So erreichen Sie uns Internet Aktuelle Informationen zu Produkten von Phoenix Contact und zu unseren Allgemeinen Geschäftsbedingungen finden Sie im Internet unter: phoenixcontact.com. Stellen Sie sicher, dass Sie immer mit der aktuellen Dokumentation arbeiten.
- Seite 4 Allgemeine Nutzungsbedingungen für Technische Dokumentation Phoenix Contact behält sich das Recht vor, die technische Dokumentation und die in den technischen Dokumentationen beschriebenen Produkte jederzeit ohne Vorankündigung zu ändern, zu korrigieren und/oder zu verbessern, soweit dies dem Anwender zumutbar ist. Dies gilt ebenfalls für Änderungen, die dem technischen Fortschritt dienen.
-
Seite 5: Inhaltsverzeichnis
Kabel und Leitungen vorbereiten................. 21 Ladetechnik-Set in Betrieb nehmen..............22 AC-Ladesteuerung konfigurieren................. 24 Weiterführende Informationen zur Konfiguration ..........26 10 Bedienung ..........................27 11 Instandhaltung .........................29 11.1 Wartungsintervall....................29 11.2 Bei Mängeln oder Defekten ................. 29 11.3 Wartung dokumentieren ..................29 107839_de_00 PHOENIX CONTACT... - Seite 6 EV-SET-T2AC-BAS-RCM1-20AC5MES 11.4 Diagnose- und Statusanzeigen................30 11.4.1 AC-Ladesteuerung ................30 11.4.2 Differenzstrom-Überwachungsgerät ............ 30 11.5 Wartung und Reinigung im spannungsfreien Zustand ......... 31 11.6 Fehlersuche und Fehlerbehebung............... 33 12 Demontage, Außerbetriebnahme, Entsorgung ................33 12.1 Demontage......................33 12.2 Außerbetriebnahme und Entsorgung..............34 13 Lagerung ..........................34...
-
Seite 7: Bestimmungsgemäße Verwendung
Nehmen Sie keine Veränderungen, An- und Umbauten am Ladetechnik- Set vor, die nicht in diesem Dokument beschrieben sind. Der Einsatz von Fremdprodukten und -komponenten muss von Phoenix Contact empfohlen bzw. zugelassen sein. Der Ein- bau von Fremdprodukten muss anhand der zugehörigen technischen Dokumentation erfol- gen. -
Seite 8: Allgemeine Sicherheitshinweise
EV-SET-T2AC-BAS-RCM1-20AC5MES – Elektromagnetische Verträglichkeit: Dies ist ein Produkt für Umgebung B. Die Anforde- rungen an die Umgebung A und B entnehmen Sie der Norm DIN EN 61439-1 sowie fol- genden Normen: – Umgebung A (industrielle Umgebungen): EN 61000-6-2:2005 + AC: 2005 –... -
Seite 9: Transport
Steigen Sie nicht auf die Geräte oder die Verpackung. – Schützen Sie Geräte und Verpackung vor Beschädigung. – Achten Sie beim Transportieren oder Zwischenlagern darauf, dass die verpackten Ge- räte witterungsgeschützt, trocken, sauber und vor Fremdeinwirkung geschützt ist. 107839_de_00 PHOENIX CONTACT... -
Seite 10: Lieferumfang
1 x Abschlussdeckel D-ST 4 3030420 2 x Abschlussdeckel D-PT 6-TWIN 3211508 13 x Endhalter - CLIPFIX 35-5 3022276 Als Download verfügbar (siehe Beileger mit QR-Code): Dokumentation UM DE EV-SET-T2AC-BAS-RCM1-20AC5MES 107839 Schaltplan EPLAN-EV-SET-T2AC-BAS-RCM1-20AC5MES-1628077_de_03 mit Verdrahtungs- – beispiel Kontrolle der Lieferung –... -
Seite 11: Zusätzlich Vorzusehendes Zubehör
Wählen Sie die Art der Leitungseinführung passend zum AC-Ladekabel EV-T2G3C- 3AC32A-5,0M6,0ESBK01 (Artikel-Nr. 1627354) und für die Zuleitung der externen Einspeisung. Die Leitungseinführung muss ausreichend groß dimensioniert sein und eine ausreichende Zugentlastung bieten (z. B. G-INS-M20-S68N-PNES-LG, Artikel- Nr.: 1414568) 107839_de_00 PHOENIX CONTACT... -
Seite 12: Technische Daten
EV-SET-T2AC-BAS-RCM1-20AC5MES Technische Daten AC-Ladesteuerung Allgemeine Daten Norm IEC 61851-1, GB/T 18487.1-2015, SAE J1772 Lademodus und -fall Art des Ladestroms Abmessungen (B x H x T in mm) 124 x 128 x 64 Geräteversorgung Versorgungsspannung 230 V AC Stromaufnahme max. 40 mA Nennleistungsaufnahme <... -
Seite 13: Differenzstrom-Überwachungsgerät
Auslösezeit bei I < 180 ms Δn Ansprechzeit bei 2 x I < 70 ms Δn Auslösezeit bei 5 x I < 20 ms Δn Auslösezeit bei I < 500 ms Reload-Funktion 3 Einschaltversuche im Abstand von 15 Minuten 107839_de_00 PHOENIX CONTACT... -
Seite 14: Ac-Ladekabel
EV-SET-T2AC-BAS-RCM1-20AC5MES Anschlussdaten Leiterquerschnitt starr/flexibel 0,2 mm ... 2,5 mm Anschlussart Federkraftanschluss Umgebungsbedingungen Schutzart IP20 (Klemmen) IP30 (Einbauten) Umgebungstemperatur (Betrieb) -25 °C ... 75 °C AC-Ladekabel Allgemeine Daten Norm AC Typ 2 (nach IEC 62196) Lademodus und -fall Abmessungen (B x H x T in mm) siehe Kapitel 7.2... -
Seite 15: Parkposition
AC Typ 2 (nach IEC 62196) Lademodus und -fall Abmessungen (B x H x T in mm) siehe Kapitel 7.1 Gewicht 80 g Umgebungsbedingungen Schutzart (gesteckt) IP54 Umgebungstemperatur (Betrieb) -30 °C ... 50 °C Umgebungstemperatur (Lagerung/Transport) -40 °C ... 80 °C 107839_de_00 PHOENIX CONTACT... -
Seite 16: Maße
EV-SET-T2AC-BAS-RCM1-20AC5MES Maße Parkposition Bild 7-1 Parkposition - Ansicht vorne und seitlich Fahrzeug-Ladestecker des Ladekabels Bild 7-2 Fahrzeug-Ladestecker des Ladekabels - Ansicht vorne und seitlich PHOENIX CONTACT 107839_de_00... -
Seite 17: Montage
Je nach Anwendungsfall sind auch andere Anordnungen möglich. Stellen Sie jedoch si- cher, dass die Komponenten stets ausreichend durch Konvektion gekühlt werden. Be- achten Sie dazu auch die Angaben in Kapitel 8.2 und der Dokumentation der einzelnen Komponenten (herunterladbar unter phoenixcontact.net/products). 107839_de_00 PHOENIX CONTACT... -
Seite 18: Ladetechnik-Set Montieren
EV-SET-T2AC-BAS-RCM1-20AC5MES Ladetechnik-Set montieren WARNUNG: Verletzungsgefahr – Beachten Sie die Angaben in den Kapiteln „Bestimmungsgemäße Verwendung“ auf Seite 7 und „Allgemeine Sicherheitshinweise“ auf Seite 8. – Tragen Sie während aller Arbeiten am Ladetechnik-Set Ihre persönliche Schutzaus- rüstung. ACHTUNG: Reduzierung der Schutzart –... -
Seite 19: Parkposition Montieren
Stellen Sie sicher, dass die Halteklammern überall eingerastet sind und die Komponen- ten sicher auf der Hutschiene sitzen. Prüfen Sie nach der Montage alle Geräte und Komponenten auf Beschädigungen. Stellen Sie sicher, dass die erforderlichen Montageabstände eingehalten wurden. 107839_de_00 PHOENIX CONTACT... -
Seite 20: Installation Und Inbetriebnahme
EV-SET-T2AC-BAS-RCM1-20AC5MES Installation und Inbetriebnahme WARNUNG: Inbetriebnahme nur durch Elektrofachkraft – Die Installation und Inbetriebnahme darf nur von entsprechend qualifiziertem Fach- personal erfolgen. Dabei sind die jeweiligen landesspezifischen Vorschriften einzu- halten. – Tragen Sie während aller Arbeiten am Ladetechnik-Set Ihre persönliche Schutzaus- rüstung. -
Seite 21: Kabel Und Leitungen Vorbereiten
PT 2,5 BU 0,14 mm ... 2,5 mm PT 2,5-PE Sicherungsreihenklemme 0,2 mm ... 6 mm Ohne Aderendhülse: 10 mm ... 12 mm PT 4-HESI (5X20) 0,2 mm ... 4 mm Mit Aderendhülse: 0,25 mm ... 4 mm 107839_de_00 PHOENIX CONTACT... -
Seite 22: Ladetechnik-Set In Betrieb Nehmen
EV-SET-T2AC-BAS-RCM1-20AC5MES Ladetechnik-Set in Betrieb nehmen Vergewissern Sie sich vor dem Anschließen, dass die Versorgungsspannung ausge- schaltet ist. Öffnen Sie das Gehäuse, in dem das Ladetechnik-Set montiert ist. Interne Verdrahtung der Führen Sie mit den vorbereiteten Leitungen (siehe Kapitel 9.1) die interne Verdrahtung Komponenten durchfüh-... - Seite 23 12. Schließen Sie Kabel für die Versorgungsspannung an die dafür vorgesehene Klem- menleiste an. Prüfen 13. Stellen Sie sicher, dass beim Differenzstrom-Überwachungsgerät der Schiebeschalter S1 oberhalb der LEDs auf Position „0“ steht (Werkseinstellung). Dadurch müssen an- liegende Fehlermeldungen manuell oder mithilfe der AC-Ladesteuerung zurückgesetzt werden. 107839_de_00 PHOENIX CONTACT...
-
Seite 24: Ac-Ladesteuerung Konfigurieren
EV-SET-T2AC-BAS-RCM1-20AC5MES 14. Prüfen Sie alle leitenden Verbindungen und ziehen Sie diese ggf. mit einem Drehmo- ment-Schraubendreher nach. Beachten Sie dabei die Angaben in der folgenden Tabel- le und in der Dokumentation der Gerätehersteller: Komponente Drehmoment AC-Ladesteuerung 0,5 Nm ... 0,6 Nm 15. - Seite 25 RS-485) an die Schnittstelle „RS485“ der AC-Ladesteuerung an. Verwenden Sie zur Konfiguration die Software „EV CC Device Monitor“ von Phoenix Contact (gratis herunterladbar unter phoenixcontact.net/products). Die Modbus-Adresse stellen Sie über den DIP-Schalter S2, Position „2“ bis „6“ ein. 107839_de_00 PHOENIX CONTACT...
-
Seite 26: Weiterführende Informationen Zur Konfiguration
EV-SET-T2AC-BAS-RCM1-20AC5MES Für den automatischen Gerätetest des Differenzstrom-Überwachungsgeräts wird der Eingang „XR“ der AC-Ladesteuerung modifiziert nach Modbus-Register 4011 ausge- wertet. Der Gerätetest ist vor jedem Ladevorgang erforderlich. Dabei erzeugt das Dif- ferenzstrom-Überwachungsgerät einen Prüfstrom, der die beiden Alarmrelais auslöst. Die regelmäßige Prüfung erhöht die Sicherheit des Ladevorgangs und verhindert Lang- zeitdriften der Differenzstrommessung. -
Seite 27: 10 Bedienung
Parkposition und Fahrzeug-Ladestecker bieten im gesteckten Zustand eine Schutzart von IP54 nach IEC 62196. Die Schutzart kann jeweils nur sichergestellt werden, wenn es sich bei den verwendeten Steckelementen um Produkte von Phoenix Contact oder entsprechend normgerechte Produkte handelt. Vorgehen: Beachten Sie bei der Bedienung auch die Hinweise des Elektrofahrzeugs. - Seite 28 EV-SET-T2AC-BAS-RCM1-20AC5MES Stecken Sie den Fahrzeug-Ladestecker in das Fahrzeug-Inlet. Prüfen Sie, ob die Steckverbindung richtig und vollständig gesteckt ist. Starten Sie den Ladeprozess an der Ladestation. Das Fahrzeug-Inlet verriegelt den Fahrzeug-Ladestecker automatisch. Beachten Sie auch die Hinweise in der Bedie- nungsanleitung des angeschlossenen Fahrzeugs.
-
Seite 29: 11 Instandhaltung
Zustand des Gegenstands der Überprüfung – Durchgeführte Tätigkeit – Durchführende Elektrofachkraft Beachten Sie bei der Wartung des Ladetechnik-Sets die in den folgenden Kapiteln be- schriebenen Punkte. Befolgen Sie auch die Vorgaben aus den entsprechenden Normen und Richtlinien. 107839_de_00 PHOENIX CONTACT... -
Seite 30: Diagnose- Und Statusanzeigen
Die AC-Ladesteuerung und das Differenzstrom-Überwachungsgerät verfügen über LEDs zur Signalisierung von Systemzuständen und Fehlern. Im Fehlerfall können Sie sich weitere Informationen über die Software „EV CC Device Mo- nitor“ von Phoenix Contact anzeigen lassen (gratis herunterladbar unter phoenixcontact.net/products). 11.4.1 AC-Ladesteuerung –... -
Seite 31: Wartung Und Reinigung Im Spannungsfreien Zustand
Um die Schutzart des Gehäuses zu erhalten, prüfen und warten Sie alle Dichtungen in gleichmäßigen Intervallen. Achten Sie dabei auf Verformung, Risse und Verschmut- zung. – Pflegen Sie alle Dichtungen mit einem geeigneten Pflegemittel. Parkposition – Reinigen Sie die Parkposition mit einem feuchten Tuch. 107839_de_00 PHOENIX CONTACT... - Seite 32 EV-SET-T2AC-BAS-RCM1-20AC5MES AC-Ladekabel – Reinigen Sie das AC-Ladekabel nur, wenn es nicht am Fahrzeug angeschlossen ist. – Reinigen Sie das AC-Ladekabel und verschmutzte Kontakte mit einem trockenen Tuch. – Verwenden Sie kein Wasser oder Dampfstrahlreiniger, keine aggressiven oder ätzen- den Reinigungsmittel, keine Verdünnung, keine Scheuermittel und keine harten Ge- genstände.
-
Seite 33: Fehlersuche Und Fehlerbehebung
Öffnen Sie das Gehäuse, in dem das Ladetechnik-Set montiert ist. Lösen Sie die Adern. Lösen Sie die Leitungseinführungen und ziehen Sie die Leitungen heraus. Schließen Sie das Gehäuse. Sichern Sie das Gehäuse gegen Herunterfallen. Lösen Sie die Befestigungsschrauben und nehmen Sie das Gehäuse ab. 107839_de_00 PHOENIX CONTACT... -
Seite 34: Außerbetriebnahme Und Entsorgung
EV-SET-T2AC-BAS-RCM1-20AC5MES 12.2 Außerbetriebnahme und Entsorgung Gehen Sie zur Außerbetriebnahme ausschließlich nach dem vom Maschinen- oder Anla- genhersteller geforderten Verfahren vor. Tragen Sie während der Außerbetriebnahme Ihre persönliche Schutzausrüstung und ach- ten Sie darauf, dass Sie ausreichend Platz freihalten. Stellen Sie bei der Außerbetriebnahme des Ladetechnik-Sets oder Teilen davon sicher, dass die gebrauchten Bauteile: –...
