Parkposition montieren

1. Montieren Sie die Parkposition von vorne an eine ebene Fläche. Wir empfehlen, die
Parkposition an einer Blech- oder Kunststoffwand anzubringen. Beachten Sie, dass die
Wand das Gewicht des Steckers tragen können muss.
2. Beachten Sie die Abmessungen der Parkposition (siehe Kapitel 7.1 auf Seite 16).
3. Halten Sie die erlaubte Montageposition ein (siehe Bild 8-1). Die Parkposition darf nur
gerade und mit einer Frontneigung von 0 bis 45 Grad eingebaut werden. Andernfalls ist
die Verrastungsfunktion des integrierten Rasthakens nicht gegeben, mit dem der Fahr-
zeug-Ladestecker während der Ruhezeiten einrastet und festhält.

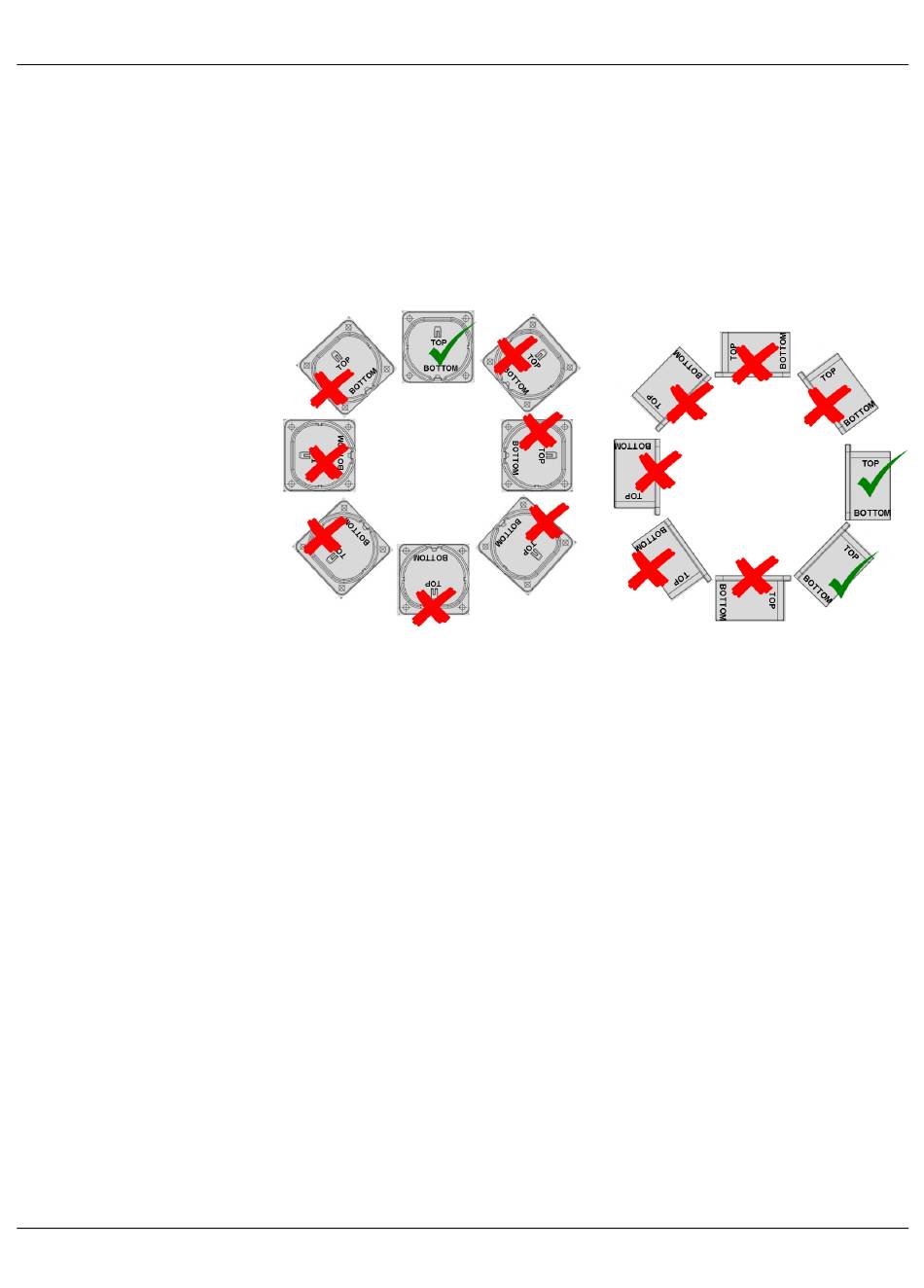

Bild 8-1 Montageposition und Ausrichtung
4. Wir empfehlen, die Parkposition mit M5-Schrauben mit 1,2 Nm zu befestigen.
8.6

Montagekontrolle

1. Prüfen Sie den festen Sitz der Parkposition am Montageort.
2. Prüfen Sie den festen Sitz des Ladetechnik-Sets im Gehäuse.
3. Stellen Sie sicher, dass die Halteklammern überall eingerastet sind und die Komponen-
ten sicher auf der Hutschiene sitzen.
4. Prüfen Sie nach der Montage alle Geräte und Komponenten auf Beschädigungen.
5. Stellen Sie sicher, dass die erforderlichen Montageabstände eingehalten wurden.
