10.2 Zubehör / Optionen
Montage und Einstellung
der Gesäßpelotten

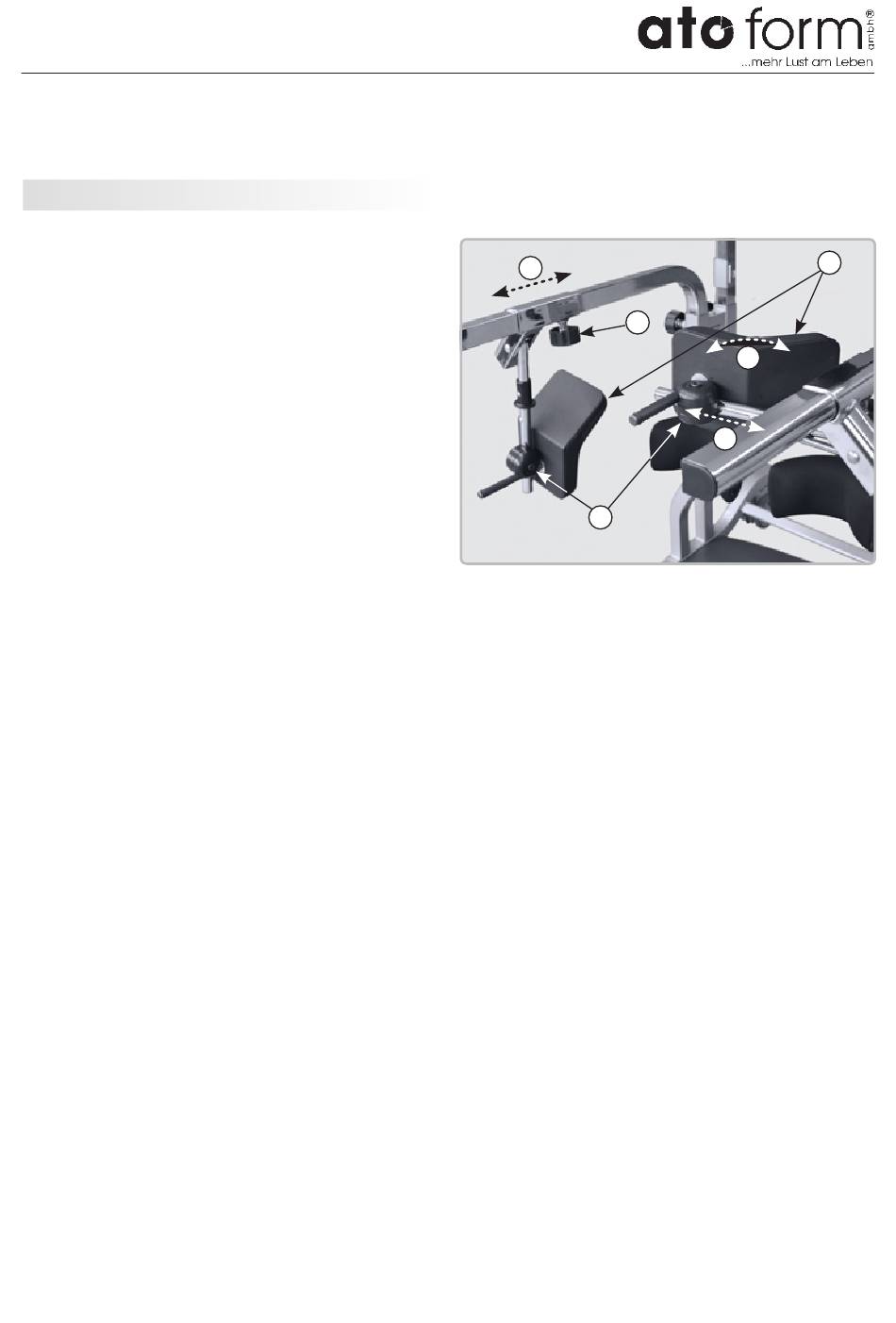

Die Gesäßpelotten (1) werden mittels eines
Diskuselements (2) auf die abklappbare
Querführung, welche auf den Stützholm
aufgeschoben ist, montiert.
Hierzu wird die Schraube des Diskusele
ments (2) entfernt, die beiden Halbschalen
jeweils um das Rohr der Querführung ge
legt und mittels der Zylinderschraube wieder
verbunden.
An der gewünschten Position auf der Quer
führung wird das Diskuselement mittels der
Zylinderschraube festgeklemmt.
Durch die Klemmung des Diskuselementes
auf der Querführung wird gleichzeitig die
Gesäßpelotte in der gewünschten Position
gehalten.
Einstellungen am Handlauf
– Höhe
• Die Höhe der Pelotten wird mit der Hö
henverstellung der Handläufe eingestellt
– Tiefe (A)
• Rastschraube (3) unter dem Handlauf mit
einer Umdrehung lösen und rausziehen.
• Die Gesäßpelotte entlang des Rahmens,
bis zu der Position, an der für den Pflege
bedürftigen die benötigte Unterstützung
gewährleistet ist, schieben
• Stellen Sie sicher, dass die Rastschrauben
(3) wieder in die Löcher einrasten und
drehen Sie diese fest an.
A
2
Einstellungen am Diskuselement
– Tiefe
• Falls erforderlich, kann die Tiefe am Dis
kuselement nachjustiert werden
– Breite (B) und Winkel (C)
• Schraube am Diskuselement (2) lösen
• Notwendiger Abstand und Winkel der
Pelotten auf beiden Seiten einstellen
• Schraube zur Sicherung der Position der
Pelotten wieder festziehen
Montage und Einstellunen
3
C
B
Seite 21/32 (17/21)
