Engineeringhinweise

Montage und Installation
Montage/Demontage
Verdrahtung
Siemens
Smart Infrastructure
Siehe "Referenzdokumentation", Seite 14, für Informationen zur Auswahl und
Dimensionierung der Verbindungskabel für Speisespannung und Feldgeräte.

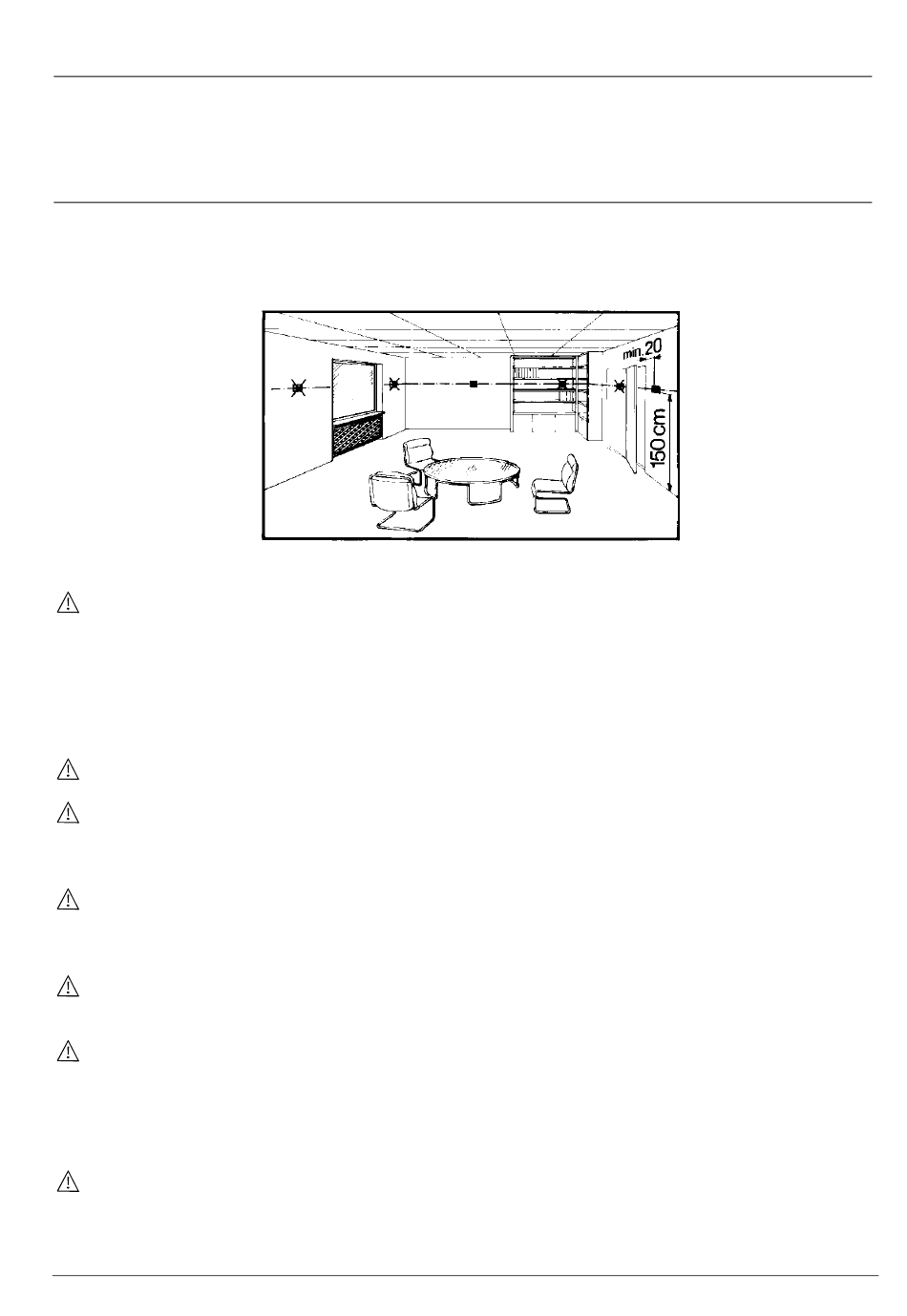

Befestigen Sie den Thermostat auf einer Dose. Das Gerät darf nicht in Nischen
oder Regalen, nicht hinter Gardinen, oberhalb oder in der Nähe von
Wärmequellen montiert sowie direkter Sonneneinstrahlung ausgesetzt werden.
Etwa 1,5 m über dem Fussboden montieren.
· Keine übermässige Kraftanwendung auf Schrauben! Eine Verbiegung des
Montagerahmens kann zu fehlerhafter Verbindung und Gerätebetrieb führen.
· Der Raumthermostat muss an einem sauberen und trockenen Ort ohne direkte
Beeinflussung durch den Luftstrom eines Heiz- oder Kühlaggregats montiert
werden, geschützt vor Tropf- und Spritzwasser.
· Vor dem Entfernen der Geräteabdeckung das Gerät vom Netz nehmen.
Siehe das Benutzerhandbuch zu Installationsanleitungen mit dem Thermostat.
· Verdrahtung, Sicherung und Erdung des Thermostats müssen den örtlichen
Vorschriften entsprechen.
· Das Gerät hat keine interne Sicherung für Speiseleitungen für Ventilator und
Antriebe. Um Brand- und Verletzungsrisiken aufgrund von Kurzschlüssen zu
vermeiden, muss die AC 230 V Speiseleitung einen Schutzschalter mit max.
10 A Bemessungsstrom aufweisen.
· Der Leitungsdurchmesser für die Speisung (L, N) und Ausgänge 230 V
(Qxx - N) muss zwingend an die vorangehenden Überlastschutzelemente
(max. 10 A) angepasst werden. Beachten Sie die örtliche Gesetzgebung unter
allen Umständen.
· Die Kabel zum Thermostaten, zum Ventilator und den Ventilantrieben führen
Netzspannung AC 230 V
und müssen entsprechend bemessen sein.
· Kabel der SELV-Eingänge X1-M / X2-M: Nur isolierte Kabel für min. AC 230 V
einsetzen, da die Dose eine Netzspannung von AC 230 V führt.
· Die Eingänge X1-M oder X2-M verschiedener Geräte (z.B. Fensterkontakt)
dürfen parallel zu einem externen Schalter angeschlossen werden. Bei der
Bemessung dieses Schalters ist der gesamte maximale Kontaktabfragestrom
zu berücksichtigen.
· Keine Kabel mit Metallummantelung.
· Trennen Sie das Gerät vor dem Öffnen von der Stromzufuhr.
RDD810...
Touchscreen Unterputz-Raumthermostaten
7 / 18
