Bedienungsanleitung

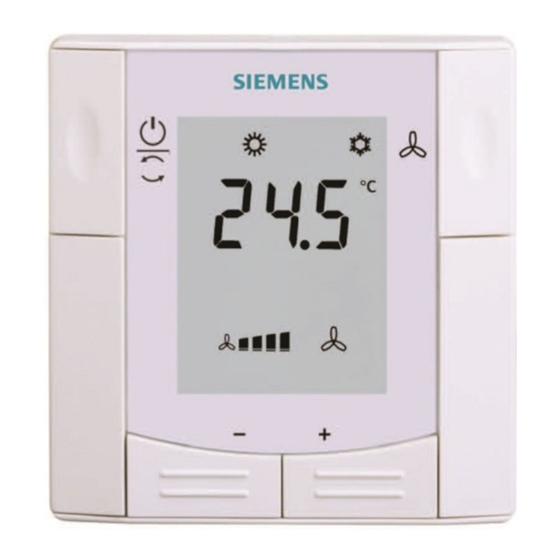

RDF600 – der Raumthermostat, der es Ihnen gestattet, die ideale Raumtemperatur einzustellen.
Der Thermostat bietet folgende Betriebsarten: Komfort, Economy und Schutzbetrieb.
Der Ventilator arbeitet entweder im Automatikbetrieb oder im manuellen Betrieb mit der gewählten Drehzahl.
Sie können entweder auf die Werkseinstellungen vertrauen oder eigene Anpassungen vornehmen.
Schutzbetrieb
Komfort
Economy
Gemessene Raumtemperatur,
Sollwerte und Parameter
Symbol, wenn aktuelle
Raumtemperatur angezeigt wird
Aktuelle Uhrzeit oder weitere
Benutzer-Informationen
Störungsanzeige *
Betriebsart-Wahltaste
- Schutzbetrieb ( )
- Komfort ( )
- Economy ( )*
Oder in einem System mit manueller
Umschaltung:
- Schutzbetrieb ( )
- Komfortheizen ( )
- Komfortkühlen ( )
* Wenn vom Heizungsinstallateur konfiguriert
Raumtemperatur ändern
+ - Die + oder – Taste drücken, um den aktuellen Raumtemperatur-Sollwert für Komfort-Betrieb zu ändern.
Der Thermostat geht in den Komfort-Betrieb
Der Einstellbereich ist 5...40 °C, es sei denn, er wird durch die Parameter P09 und P10 begrenzt.
CE1B3076.3de / 2012-08-29
Kondensation im Raum *
Kühlbedarf / Kühlen
Heizbedarf / Heizen
Elektroheizung eingeschaltet
Tastensperre ein
Ventilator-Umschaltung
- Automatisch (
- Manuell
Kälter / Wärmer
.
Änderungen vorbehalten
Ventilatorstufe / Ventilatorbetrieb wählen
RDF600
Taste
Im automatischen Betrieb wählt der Thermostat die Ventilatorstufe abhängig
vom Sollwert und von der aktuellen Raumtemperatur. Wenn die Raumtemperatur
den Sollwert erreicht, wird der Ventilator ausgeschaltet (Werkseinstellung).
Im manuellen Betrieb arbeitet der Ventilator unabhängig und läuft immer auf
der gleichen Stufe: Niedrig, mittel oder hoch.
Niedrige Stufe
Mittlere Stufe
Hohe Stufe
1-stufiger Ventilator: Umschaltung zwischen
Thermostat auf Schutzbetrieb schalten
Betriebsart-Wahltaste
Ventilator automat. anzuzeigen, dass Schutzbetrieb gewählt ist.
Niedrige Stufe
Im Schutzbetrieb
Mittlere Stufe
denn, der Heizungsinstallateur hat die Werkseinstellung geändert.
Hohe Stufe
Änderungen durch den Installateur   Frostschutz: _______ °C
Thermostat auf Economy schalten
Der Thermostat kann auf Economy geschaltet werden, entweder durch Drücken
der Betriebsart-Wahltaste
einen externen Kontakt, wie z.B. einen Fensterkontakt, Keycard-Schalter etc.
Ist der externe Kontakt aktiviert, schaltet der Thermostat von Komfort oder
 
Schutzbetrieb auf Economy. Bedienung durch den Benutzer hat keine
Auswirkungen.
Im Economy-Betrieb ist die automatische Ventilatorsteuerung aktiv.
)
( ) Hinweis: Ist der Thermostat für manuelle Heizen / Kühlen-Umschaltung konfigu-
riert, kann Economy über die Betriebsart-Wahltaste
Umschalten von Heiz- auf Kühlbetrieb
/ Das Umschalten zwischen Kühl- und Heizbetrieb erfolgt entweder automatisch
durch einen Heizen / Kühlen-Umschaltfühler oder Fernumschalter, oder manuell
durch Drücken der Betriebsart-Wahltaste
oder Nur Heizen konfiguriert, so ist keine Umschaltung möglich (siehe Parameter
P01).
Anzeige für automatische Umschaltung oder dauernd Heizen / Kühlen:
Heizventil offen
Kühlventil offen
Anzeige für manuelle Umschaltung:
Thermostat befindet sich im Heizbetrieb
Thermostat befindet sich im Kühlbetrieb
drücken, bis der gewünschte Ventilatorbetrieb erreicht ist.
mehrmals drücken, bis das Symbol
ist nur Frostschutz aktiv (Werkseinstellung = 8 ˚C), es sei
 Wärmeschutz: _____ °C
, falls freigegeben (siehe Parameter P02), oder über
. Ist der Thermostat für Nur Kühlen
und .
erscheint, um
nicht gewählt werden.
