Anwendung
CE1N3563de
2015-01-13
RAA31
Raumthermostate
Einstellbar für Systeme mit nur Heiz- oder nur Kühlfunktionen
· Raumthermostat mit manuellem EIN / AUS-Schalter
· Zweipunkt-Regelverhalten
· Schaltspannung AC 24...250 V

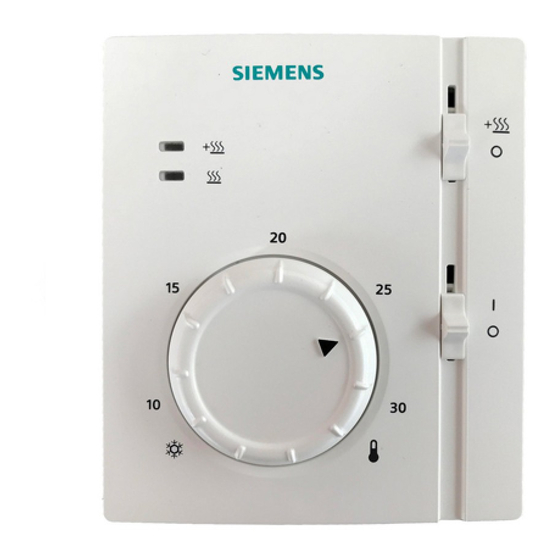

Der Raumthermostat RAA31.. wird zur Regelung der Raumtemperatur eingesetzt.
Typische Anwendungsgebiete:
· Wohngebäude
· Leichte Industriegebäude
In Verbindung mit
thermischen und Zonenventilen
-
Gas- und Oelbrennern
-
Ventilatoren
-
Pumpen
-
RAA31.16
Building Technologies
3
563
RAA31.26
RAA31..
Werbung
Verwandte Anleitungen für Siemens RAA31
Inhaltszusammenfassung für Siemens RAA31
- Seite 1 Einstellbar für Systeme mit nur Heiz- oder nur Kühlfunktionen · Raumthermostat mit manuellem EIN / AUS-Schalter · Zweipunkt-Regelverhalten · Schaltspannung AC 24...250 V Anwendung Der Raumthermostat RAA31.. wird zur Regelung der Raumtemperatur eingesetzt. Typische Anwendungsgebiete: · Wohngebäude · Leichte Industriegebäude In Verbindung mit...
-
Seite 2: Funktion
Auf der Front ist das Gerät mit einem Schiebeschalter AUS / EIN ausgerüstet. Wahlschalter AUS Bewirkt eine Trennung zwischen der Eingangs- und Ausgangsspannung. Der Raumthermostat RAA31.. hat separate Ausgänge für Heizen und Wahlschalter EIN Kühlen. Sinkt die Raumtemperatur unter den eingestellten Sollwert, schliesst der Thermostat den Heizkontakt. - Seite 3 Der Raumthermostat ist wartungsfrei. Ausführung Die Gasfüllung des Membranelementes ist umweltverträglich. Das Thermostatgehäuse ist aus Kunststoff. Bestellung Typ (ASN) Artikelnummer (SSN) Bezeichnung RAA31 S55770-T221 Raumthermostat RAA31 RAA31.16 S55770-T222 Raumthermostat RAA31.16 RAA31.26 S55770-T223 Raumthermostat RAA31.26 Siemens Raumthermostaten RAA31... CE1N3563de Building Technologies...
-
Seite 4: Entsorgung
Speisung Spannung · RAA31... AC 24...250 V / 50 oder 60 Hz · RAA31.16 and 31.26 AC 230 V +/-10 % 0,5 VA (Nur RAA31.16 und RAA31.26) Stromverbrauch pro LED 0,2…6 (2,5) A Strom 50 oder 60 Hz Frequenz Keine interne Absicherung Externer Schutz durch max. - Seite 5 Anschlussschaltpläne D1 Zonen- oder thermische- Ventile für Heizen D2 Zonen- oder thermische- Ventile für Kühlen Schaltspannung AC 24…250 V (nur RAA31) AC 230 V (nur RAA31.16 / 26) N1 Raumthermostat Wahlschalter AUS/EIN Y1 Steuerausgang "Heizen", AC 24…250 V (nur RAA31) AC 230 V RAA31 –...
- Seite 6 Angeschlossene Lasten von mehr als 3 Ampere können dazu führen, dass das Regel- verhalten und Temperaturgenauigkeit negativ beeinflusst werden. (Selbstheizeffekt). Kühlbetrieb: Angeschlossene Lasten von mehr als 1 Ampere können dazu führen, dass das Regel- verhalten und Temperaturgenauigkeit negativ beienflusst werden (Selbstheizeffekt). ã Siemens Schweiz AG, 2011 Änderungen vorbehalten Siemens Raumthermostaten RAA31... CE1N3563de...
