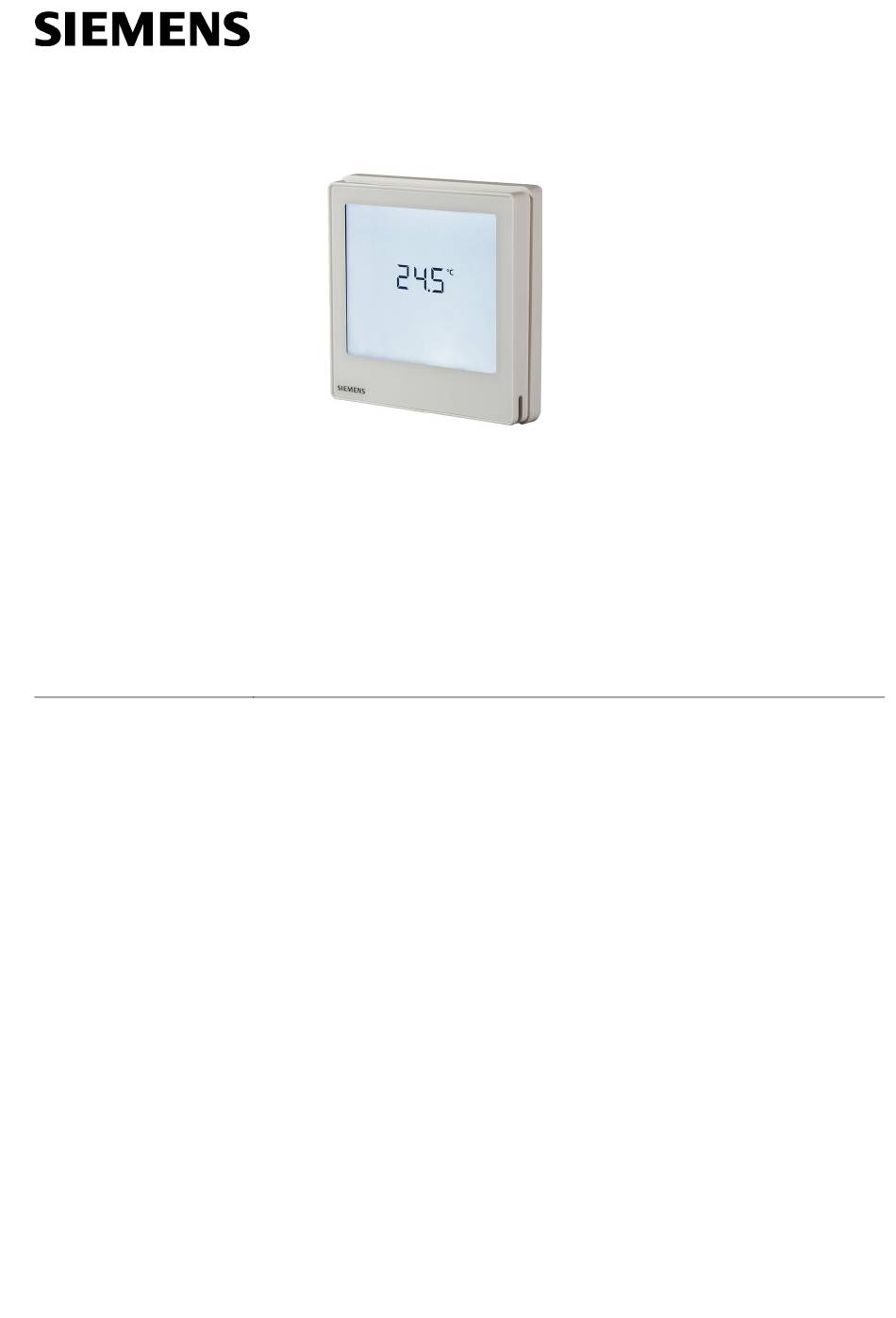

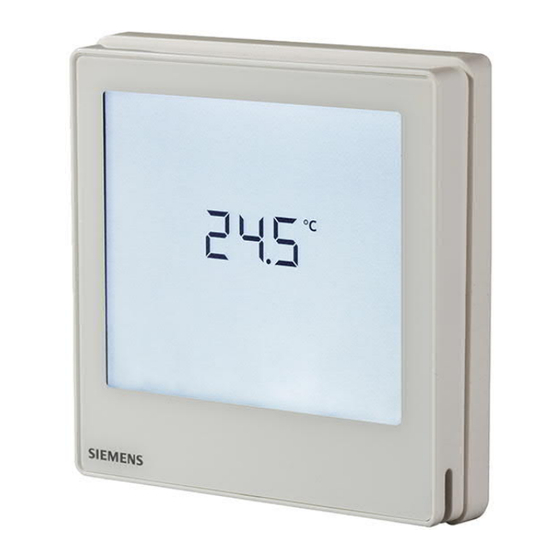

Siemens RDD810 Bedienungsanleitung
Touchscreen unterputz-raumthermostaten
Inhaltsverzeichnis
Touchscreen Unterputz-
Raumthermostaten
Für Wärmeapplikationen
A6V141127894_de--_d
2020-11-20
· Grosse, hintergrundbeleuchtete Anzeige
· 2P-/PI-/P-Regelung
· 2-Punkt-Regelung (Ein/Aus) mit potentialfreiem Ausgang für Heizen
· 2 multifunktionale Eingänge für Keycard, Fensterkontakt, externem
Temperaturfühler, Präsenzmelder etc.
· Betriebsarten: Komfort, Economy und Schutzbetrieb
· Minimum- und Maximumbegrenzung des Raumtemperatur-Sollwerts
· Regelung abhängig vom Raum- oder externen Temperaturfühler
· Einstellbare Inbetriebnahme- und Regelparameter
· Betriebsspannung AC 230 V
· RDD810: Montage auf runder Dose mit min. 60 mm Durchmesser oder
rechteckiger Einbaudose (86 mm) mit 60.3 mm Befestigungslochabstand
und min. 40 mm Tiefe
· RDD810/NF: Die Montage in der rechteckigen Einbaudose (86 mm) mit
60.3 mm Befestigungslochabstand und min. 40 mm Tiefe erfordert einen
zusätzlichen Montagerahmen
RDD810...
Smart Infrastructure
Inhaltsverzeichnis
Verwandte Anleitungen für Siemens RDD810
Inhaltszusammenfassung für Siemens RDD810
- Seite 1 · Regelung abhängig vom Raum- oder externen Temperaturfühler · Einstellbare Inbetriebnahme- und Regelparameter · Betriebsspannung AC 230 V · RDD810: Montage auf runder Dose mit min. 60 mm Durchmesser oder rechteckiger Einbaudose (86 mm) mit 60.3 mm Befestigungslochabstand und min. 40 mm Tiefe ·...
- Seite 2 · Assistent für einfache Inbetriebnahme über HMI Die Funktionsbeschreibungen des Thermostats befinden sich in der Hinweis: Grundlagendokumentation P3174 Applikationen Der Thermostat unterstützt die Heizapplikationen: · Hydronische Bodenheizung · Radiatoren · Heizkessel für Wandmontage 2 / 18 Siemens RDD810/NF A6V141127894_de--_d Smart Infrastructure Touchscreen Unterputz-Raumthermostaten 2020-11-20...
-
Seite 3: Anwendungsbeispiele
Wandmontage Bodenmontage Raumthermostat mit direkter Regelung Raumthermostat mit direkter Regelung der einer Wärmepumpe (Vorregelung durch hydronischen Bodenheizung manuelles Mischventil) Sicherheitsthermostat Raumthermostat Sicherheitsbegrenzungsthermostat Durchgangsventil 3-Weg-Ventil mit Umwälzpumpe manueller Einstellung Magnetventil 3 / 18 Siemens RDD810... A6V141127894_de--_d Smart Infrastructure Touchscreen Unterputz-Raumthermostaten 2020-11-20... - Seite 4 Bestellung · Geben Sie bei der Bestellung die Produktnummer, Artikelnummer und den Namen an. Zum Beispiel: RDD810/NF (S55770-T406) Raumthermostat · Für die Installation von RDD810... ist ein separater Montagerahmen zu bestellen (siehe “Zubehör”) · Ventilantriebe sind separat zu bestellen. Gerätekombinationen Gerät...
- Seite 5 Siehe die Datenblätter der Antriebe für die max. Anzahl paralleler Betriebe. Zubehör Typ / Bezeichnung Datenblatt Artikelnummer Einfacher Montagerahmen, ARG800.1 / elfenbeinweiss S55770-T370 Siehe Abmessungen des Montagerahmens auf Seite 18. 5 / 18 Siemens RDD810... A6V141127894_de--_d Smart Infrastructure Touchscreen Unterputz-Raumthermostaten 2020-11-20...
-
Seite 6: Mechanische Ausführung
Der Thermostat besteht aus den folgenden Teilen: · Gehäusefront mit Elektronik, Bedienelementen und eingebautem Raumtemperaturfühler · Montageplatte mit Netzelektronik · Montagerahmen als Zusatzteil für die Installation des RDD810…. Die Rückseite der Montageplatte enthält die Schraubklemmen. Die Gehäusefront wird in die Montageplatte eingeführt und eingerastet. Bedienung... -
Seite 7: Engineeringhinweise
Schalter angeschlossen werden. Bei der Bemessung dieses Schalters ist der gesamte maximale Kontaktabfragestrom zu berücksichtigen. · Keine Kabel mit Metallummantelung. · Trennen Sie das Gerät vor dem Öffnen von der Stromzufuhr. 7 / 18 Siemens RDD810... A6V141127894_de--_d Smart Infrastructure Touchscreen Unterputz-Raumthermostaten 2020-11-20... - Seite 8 Inbetriebnahmehinweise Vor dem Aufstarten Keine Kippschaltereinstellung erforderlich für RDD810... Thermostaten. Assistenzfunktion Nach dem Aufstarten unterstützt die Assistentenfunktion Benutzer beim Konfigurieren der Basisparameter für Normalbetrieb gemäss nachstehender Tabelle. Touch ƒ / „, um zu einem beliebigen Parameter weiter-/zurückzugehen Touch + / - zum Ändern des Werts.
- Seite 9 Applikationen RDD810... Thermostaten für Heizapplikationen. Parametereinstellungen für die Inbetriebnahme werden mit einem der folgenden Tools konfiguriert oder geändert: - Lokales HMI Einstellparameter über lokales UI Serviceebene-Parameter Name Werkseinstellung Bereich Auflösung Parameter Serviceebene Benutzerprofil Betriebsart 1 = Komf, Schutz 1 = Komf, Schutz...
- Seite 10 Komfot-Basissollwert) Werkseinstellung laden OFF = Gesperrt Aus = Sperren Ein = Werkseinstellung laden Neuladen startet erst nachdem der Parametermodus geschlossen ist. Präsenzmelder-Betrieb 1: Standard- 1: Standard-Präsenzbetrieb Präsenzbetrieb 2: Hotel-Präsenzbetrieb 10 / 18 Siemens RDD810/NF A6V141127894_de--_d Smart Infrastructure Touchscreen Unterputz-Raumthermostaten 2020-11-20...
- Seite 11 0.5 K (Anzeigewerte gemäss 1 = Aktiviert (DI) ausgewählter Funktion 0…49 °C = Akt. Temperaturwert (für AI) DI, AI, HK-Umschaltung, etc) Hostsoftware-Version Ux.xx anzeigen 1) d01 zeigt H für Heizen. 11 / 18 Siemens RDD810... A6V141127894_de--_d Smart Infrastructure Touchscreen Unterputz-Raumthermostaten 2020-11-20...
- Seite 12 Das Gerät gilt für die Entsorgung als Elektronik-Altgerät im Sinne der Europäischen Richtlinie und darf nicht als Haushaltmüll entsorgt werden. · Entsorgen Sie das Gerät über die dazu vorgesehenen Kanäle. · Beachten Sie die örtliche und aktuell gültige Gesetzgebung. 12 / 18 Siemens RDD810/NF A6V141127894_de--_d Smart Infrastructure Touchscreen Unterputz-Raumthermostaten 2020-11-20...
- Seite 13 Messbereich 0…49 °C Genauigkeit bei 25 °C < ± 0.5 K Temperaturabgleichbereich ± 5.0 K Einstellungen und Auflösung der Anzeige Sollwerte 0.5 °C Anzeige der aktuellen Temperatur 0.5 °C 13 / 18 Siemens RDD810... A6V141127894_de--_d Smart Infrastructure Touchscreen Unterputz-Raumthermostaten 2020-11-20...
- Seite 14 Betauung unzulässig Referenzdokumentati Handbook für Home and Building Control - Grundlagen (https://my.knx.org/shop/product?language=en&product_type_category=books&product_type=handbook) Desigo CM1Y9775 Desigo RXB-Integration – S-Mode CM1Y9776 Desigo RXB/RXL-Integration – Individuelle Adressierung CM1Y9777 Drittintegration 14 / 18 Siemens RDD810/NF A6V141127894_de--_d Smart Infrastructure Touchscreen Unterputz-Raumthermostaten 2020-11-20...
-
Seite 15: Anschlussdiagramme
(Funktion wählbar über Parameter P38/P40) Messnull für Fühler und Schalter Anschlussdiagramme Raumthermostat Ventilantrieb AC 24...230 V S1, S2 Schalter (Keycard, Fensterkontakt, Präsenzmelder, etc.) B1, B2 Temperaturfühler (Rückluft-Temperatur, externe Raumtemperatur, Umschaltfühler, etc.) 15 / 18 Siemens RDD810... A6V141127894_de--_d Smart Infrastructure Touchscreen Unterputz-Raumthermostaten 2020-11-20... - Seite 16 Masse (mm) RDD810/NF nur für quadratische Dosen 16 / 18 Siemens RDD810/NF A6V141127894_de--_d Smart Infrastructure Touchscreen Unterputz-Raumthermostaten 2020-11-20...
- Seite 17 RDD810 für runde Dosen 17 / 18 Siemens RDD810... A6V141127894_de--_d Smart Infrastructure Touchscreen Unterputz-Raumthermostaten 2020-11-20...
- Seite 18 ARG800.1 einfacher Montagerahmen für RDD810NF Herausgegeben von © Siemens Schweiz AG, 2019 Siemens Schweiz AG Änderungen vorbehalten. Smart Infrastructure Global Headquarters Theilerstrasse 1a CH-6300 Zug Tel. +41 58 724 2424 www.siemens.com/buildingtechnologies 18 / 18 Siemens RDD810/NF A6V141127894_de--_d Smart Infrastructure Touchscreen Unterputz-Raumthermostaten...
