Dübelgrößen:
Reaktionspatrone:
Ankerstange (bis 2 cm Bodenbelag):
Ankerstange (bis 10 cm Bodenbelag):
Alternativ Schwerlastanker:
Dübel:
Anzugsdrehmoment:

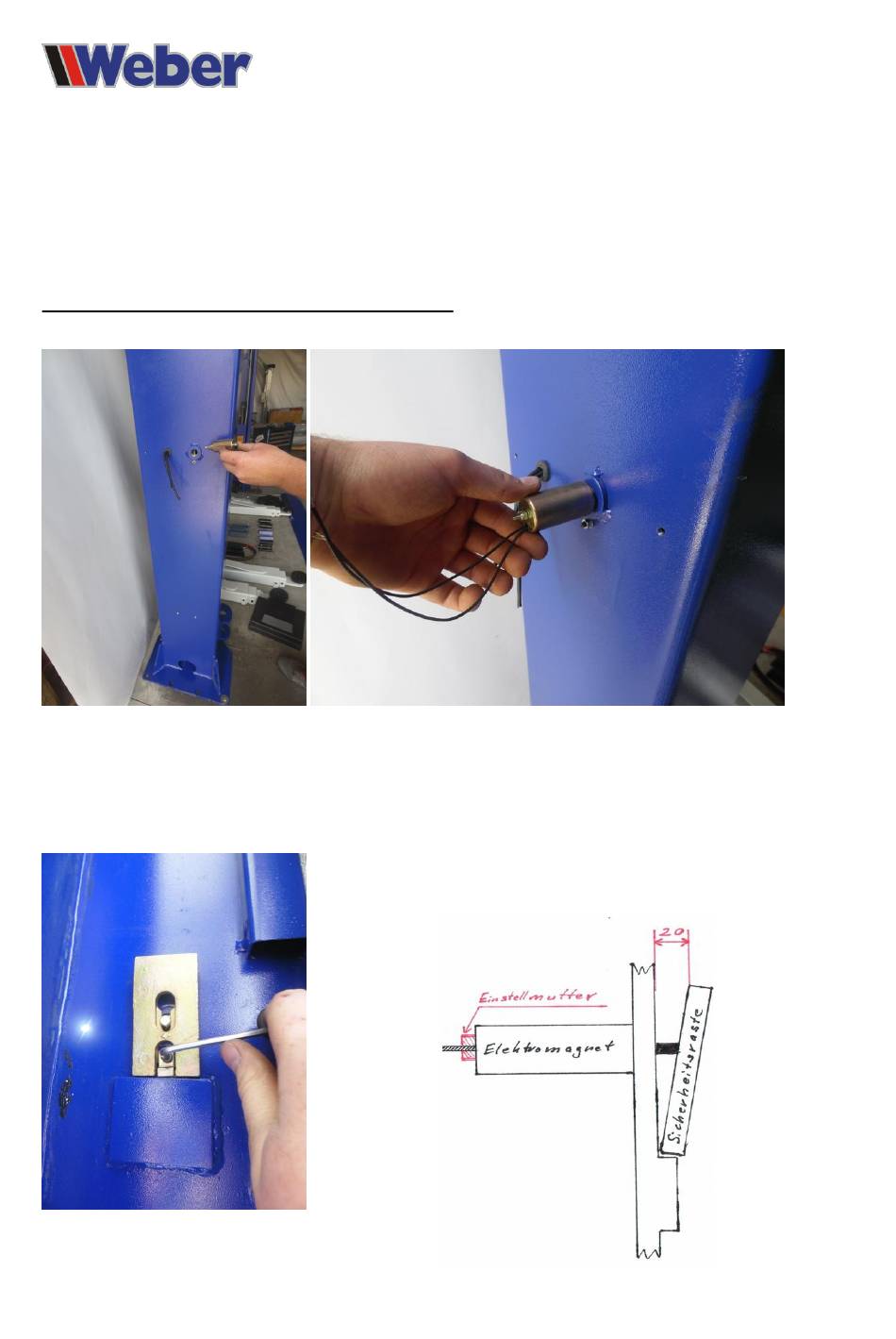

3.6 Montage der Sicherheitsrasten an der Gegensäule
Die Sicherheitsrasten an der Steuersäule sind bereits vormontiert, sodass diese nicht mehr installiert werden
müssen. Schrauben Sie den Elektromagnet an der Gegensäule fest ein (Abb. 1 + Abb. 2).
Abb. 1
Stecken Sie die Sicherheitsraste auf den Kolben des Elektromagnets. Befestigen Sie die Sicherheitsraste mit der
Schraube und dem Halteclip (Abb. 3). Drücken Sie die Sicherheitsraste mit der Hand an die Hubsäule, die Raste
muss leichtgängig zurück in die geneigte Lage fallen. Sollte dies nicht der Fall sein überprüfen Sie den
Mechanismus und legen ggf. eine Unterlegscheibe unter den Halteclip um das Spiel zwischen Raste und Halteclip
zu vergrößern. Der Abstand zwischen Hubsäule und Sicherheitsraste muss in geneigter Lage ca. 20mm betragen
und kann über die Mutter am Elektromagnet eingestellt werden (Abb. 4).
Abb. 3
Fischer RM 16
Fischer RG M 16 x 190mm
Fischer RG M 16 x 250mm
Fischer FAZ II 16/50
Upat MAX 16/50
12 Stück
110 Nm
Abb. 2
- 11 -
Abb. 4
