Abschnitt 3 - Allgemeine Hinweise: Wartung & Pflege
Einstellung der Kolbensperre und
Installationsverfahren
Der Kolbenhub der P2 Pistole ist ab Werk eingestellt,
normalerweise sind keine weitere Einstellungen nötig.
Der Kolbenhub gibt an, wie weit sich der Luftkolben bei
Auslösen der Pistole zurück bewegt.
Bei korrekter Einstellung des Kolbenhubs befinden sich
die Seitenschlitze der Mischkammer auf einer Linie mit
dem Durchgangsschlitz der Seitenblockdichtung.
So wird ermittelt, ob der Kolbenhub korrekt eingestellt ist:
1.
Anleitung zur
Druckentlastung auf Seite 15 befolgen
und Materialschläuche von der Pistole abnehmen.
Die Material-Kugelventile in die Position AUS drehen.
2.
Prüfen, ob die Kappe der Kolbensperre festgezogen
3.
und vollständig in die Pistole geschraubt wurde.
4.

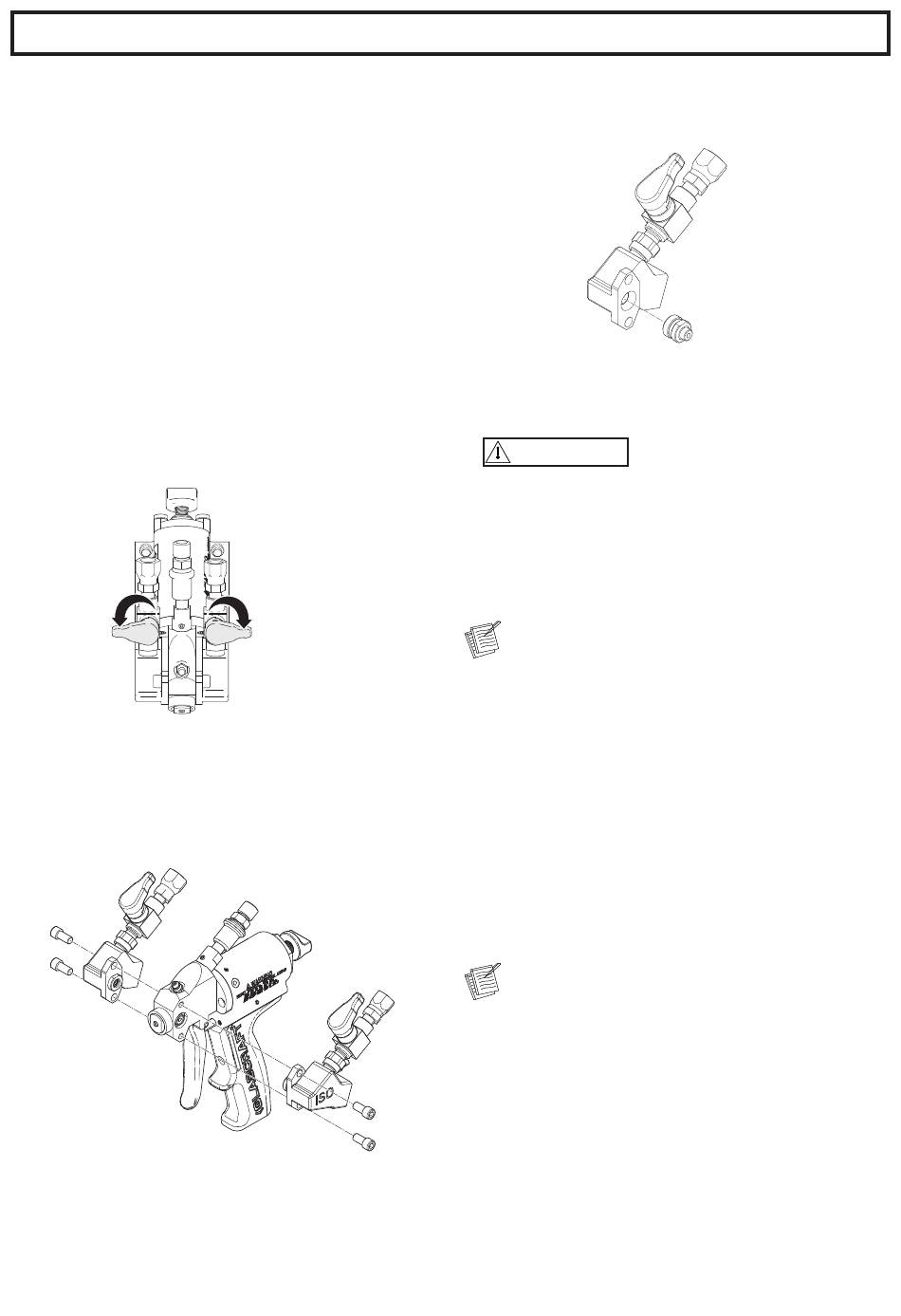

Seitenblöcke entfernen.
ti19825a
ti21612a
Eines der Dichtungsgehäuse der Seitenblöcke vom
5.
Seitenblock entfernen. Die Dichtung (34) im Gehäuse
belassen und mit einem geeigneten Lösemittel spülen.
Gehäuse der Seitendichtung im Pistolenkopf
6.
platzieren, so dass die Stirnseite der Dichtung
an der Mischkammer anliegt.
WARNUNG
Wenn sich die Materialventile in der Stellung Ein
befinden, wenn die Seitenblöcke entfernt werden,
umhüllt sich die Pistole rasch mit Urethan!
7.
Luftzufuhr zum Pistolenabzug anstellen, dann die
Pistle auslösen.
Die Spülluft wird nicht abgeschaltet, wenn der
Seitenblock entfernt ist.
Wenn der Aufprallschlitz durch das Gehäuse
8.
der Seitendichtung nicht vollständig zu sehen ist,
Abzugsluft ausstellen und die Pistole betätigen, um
Druck abzulassen. Einen 9/16-Zoll-Maulschlüssel zur
Einstellung der Einstellmutter in der entsprechenden
Richtung verwenden. Schritte 7 und 8 wiederholen,
bis die Einstellung korrekt ist.
Wenn der Aufprallschlitz an der Mischkammer durch
9.
das Gehäuse der Seitendichtung vollständig sichtbar
ist (entweder mittig oder leicht vorne), so ist die
Einstellmutter der Kolbensperre korrekt ausgerichtet.
Bei Bedarf kann nicht permanente Gewindesicherung
auf die Einstellmutter aufgetragen werden.
10.
Pistole erneut zusammenbauen.
Vor jedem Einsatz: Sicherstellen, dass die Baugruppe
Kolbensperre installiert ist und ordnungsgemäß funktioniert.
•
Kolbensperre aktivieren.
•
System auf Betriebsüberdruck bringen.
•
Material-Kugelventile öffnen.
•
Pistole in eine sichere Richtung halten und abziehen.
Es sollte kein Material aus der Pistolendüse fließen.
•
PISTOLE NICHT VERWENDEN, WENN SIE
NICHT ORDNUNGSGEMÄß FUNKTIONIERT.
19
