7.4 Anbringung der Solarzelle

Zuerst muss die Befestigungsplatte mit den 3 Schlossschrauben und Flügelmuttern am Bügel
der Solarzelle angeschraubt werden.

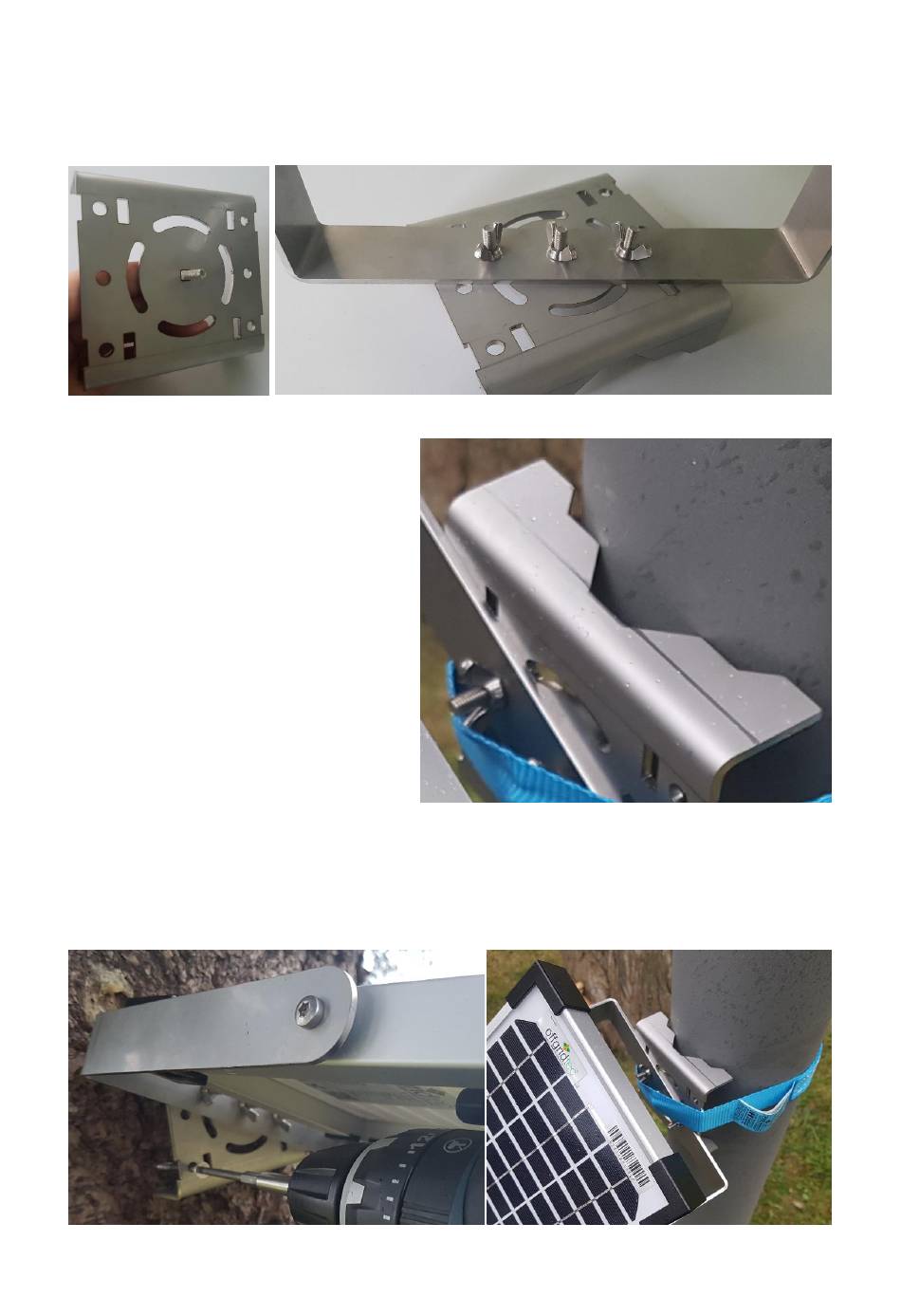

Abbildung 19 – Solarzellenhalterung zusammenbauen
Dabei ist zu beachten, dass die Platte
eine Vorzugsrichtung bei der Befestigung
am Baum (bzw. einem anderen Objekt
mit gerundeter Oberfläche) hat (hier am
Beispiel eines Mastes).
Abbildung 20 – Solarzellenhalterung - Vorzugsrichtung
Die Solarzelle kann, genau wie die TMSO.CU, entweder an einen Baum geschraubt oder per
Spanngurt an einem Mast befestigt werden. Beim Verschrauben sollten 2 in
gegenüberliegenden Ecken liegende Löcher der Grundplatte verwendet werden. Zum
Schrauben kann die Solarzelle einfach in die Waagerechte Position geklappt werden.
Abbildung 21 – Solarzelle befestigen
