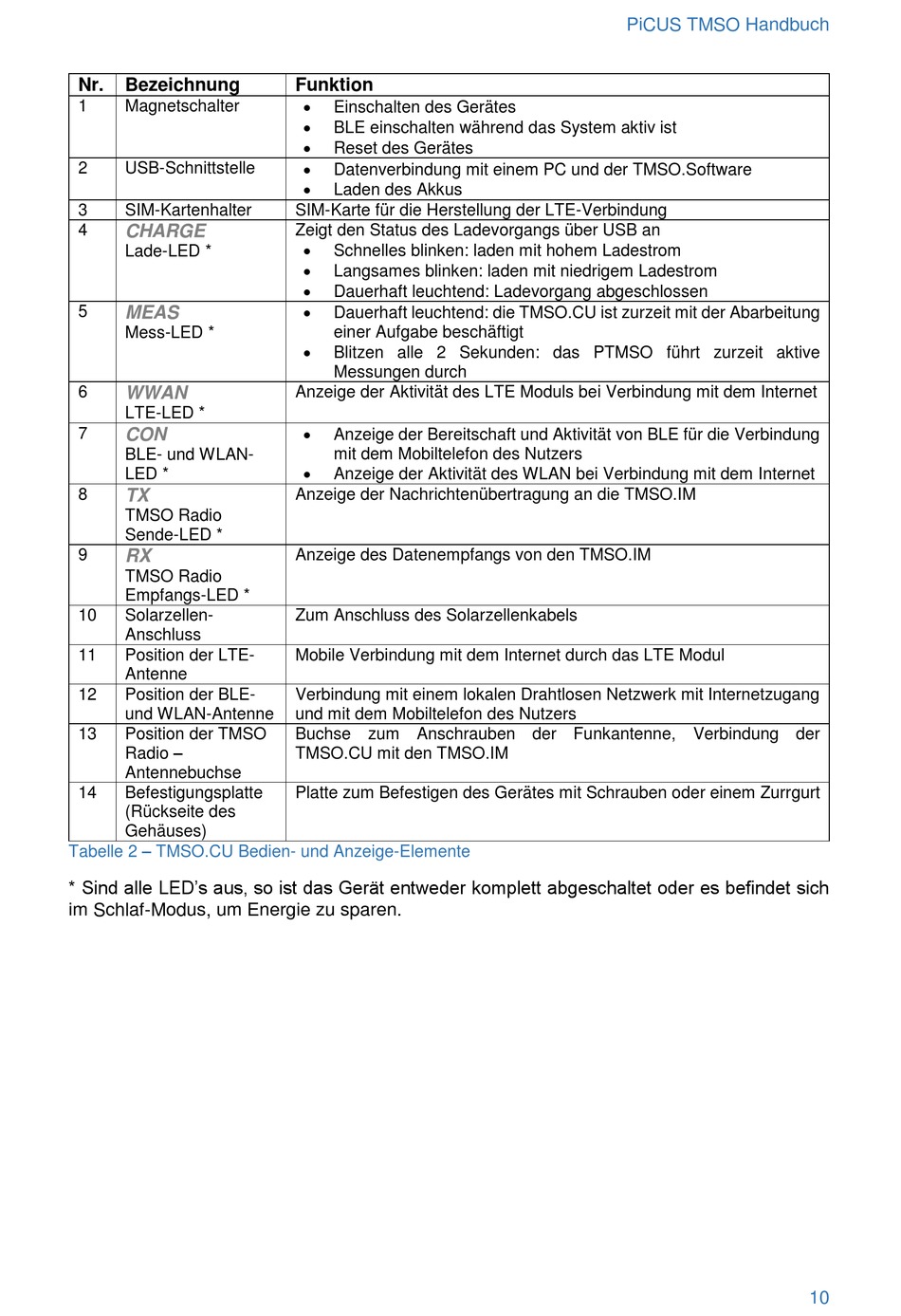

Nr. Bezeichnung
1 Magnetschalter
2 USB-Schnittstelle
3 SIM-Kartenhalter
4 CHARGE
Lade-LED *
5 MEAS
Mess-LED *
6 WWAN
LTE-LED *
7 CON
BLE- und WLAN-
LED *
8 TX
TMSO Radio
Sende-LED *
9 RX
TMSO Radio
Empfangs-LED *
10 Solarzellen-
Anschluss
11 Position der LTE-
Antenne
12 Position der BLE-
und WLAN-Antenne
13 Position der TMSO
Radio –
Antennebuchse
14 Befestigungsplatte
(Rückseite des
Gehäuses)
Tabelle 2 – TMSO.CU Bedien- und Anzeige-Elemente
* Sind alle LED's aus, so ist das Gerät entweder komplett abgeschaltet oder es befindet sich
im Schlaf-Modus, um Energie zu sparen.
Funktion

Einschalten des Gerätes

BLE einschalten während das System aktiv ist

Reset des Gerätes

Datenverbindung mit einem PC und der TMSO.Software

Laden des Akkus
SIM-Karte für die Herstellung der LTE-Verbindung
Zeigt den Status des Ladevorgangs über USB an

Schnelles blinken: laden mit hohem Ladestrom

Langsames blinken: laden mit niedrigem Ladestrom

Dauerhaft leuchtend: Ladevorgang abgeschlossen

Dauerhaft leuchtend: die TMSO.CU ist zurzeit mit der Abarbeitung
einer Aufgabe beschäftigt

Blitzen alle 2 Sekunden: das PTMSO führt zurzeit aktive
Messungen durch
Anzeige der Aktivität des LTE Moduls bei Verbindung mit dem Internet

Anzeige der Bereitschaft und Aktivität von BLE für die Verbindung
mit dem Mobiltelefon des Nutzers

Anzeige der Aktivität des WLAN bei Verbindung mit dem Internet
Anzeige der Nachrichtenübertragung an die TMSO.IM
Anzeige des Datenempfangs von den TMSO.IM
Zum Anschluss des Solarzellenkabels
Mobile Verbindung mit dem Internet durch das LTE Modul
Verbindung mit einem lokalen Drahtlosen Netzwerk mit Internetzugang
und mit dem Mobiltelefon des Nutzers
Buchse zum Anschrauben der Funkantenne, Verbindung der
TMSO.CU mit den TMSO.IM
Platte zum Befestigen des Gerätes mit Schrauben oder einem Zurrgurt
