EINSTELLARBEITEN
⚠
arnungs!
Stellen Sie vor der ersten Fahrt sicher, dass die
vorhandenen Stoßdämpfereinstellungen mit den von
Öhlins empfohlenen Einstellwerten übereinstimmen.
Lesen Sie zuerst das Handbuch bevor Sie Anpassungen
und Einstellarbeiten am Stoßdämpfer ausführen.
Kontaktieren Sie einen Öhlins Händler, wenn Sie Fragen
in Bezug auf die Abstimmung des Stoßdämpfers haben.
Min. Position
⚠
arnungs!

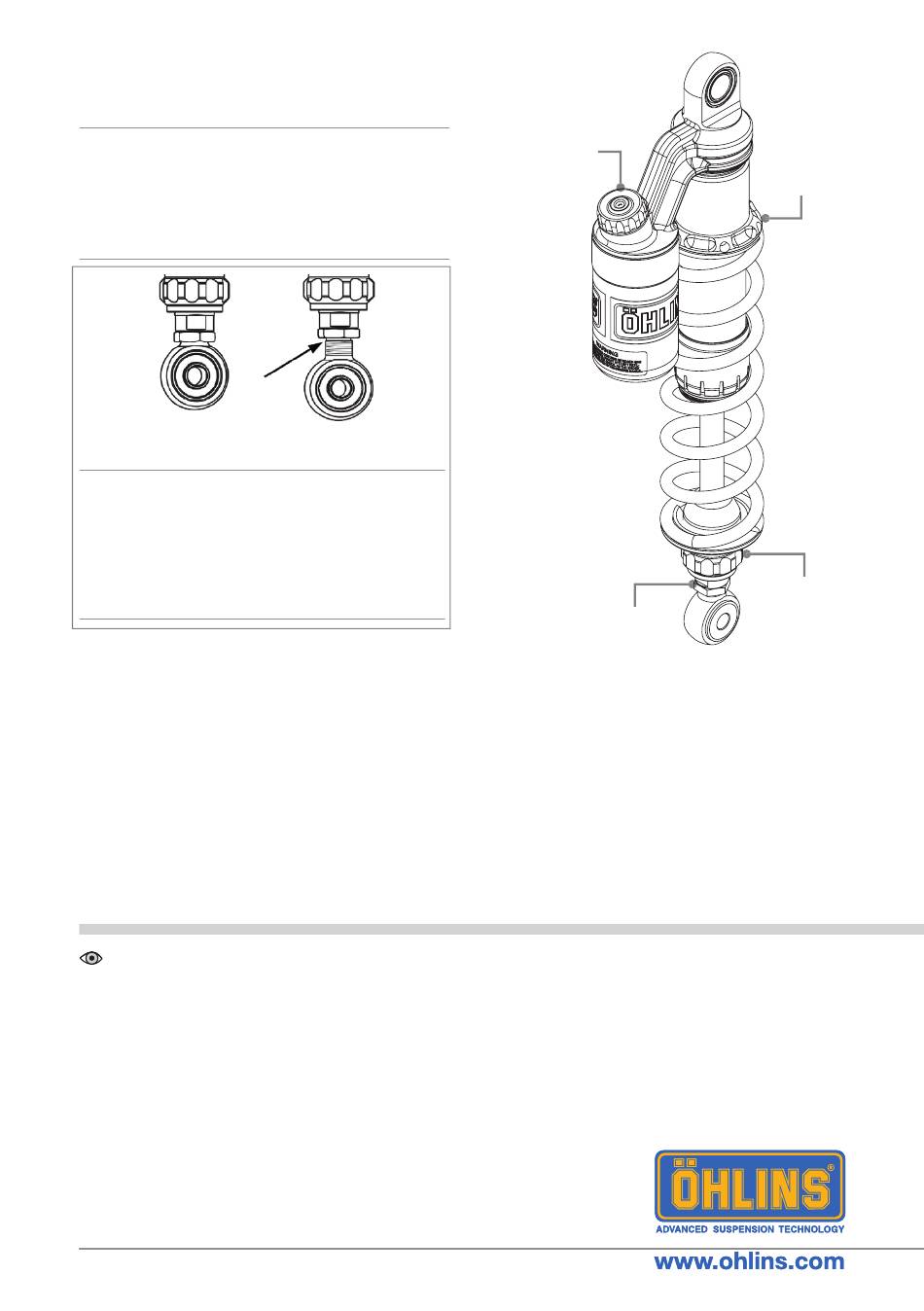

Die Kerbe im Gewinde des verstellbaren Endauges
darf mit angezogener Kontermutter gerade noch
sichtbar sein. Sie ist die Grenze beim Herausdrehen.
Ist die Kerbe etwas von der angezogenen
Kontermutter entfernt und somit vollständig sichtbar,
so korrigieren Sie die Einstellung. Achten sie auf das
Anzugsdrehmoment der Kontermutter. Es beträgt 30
Nm.
EINSTELL ERTE
Empfohlenes Set-Up
Federvorspannung ....................
Druckstufendämpfung ................
Zugstufendämpfung ...................
Feder
Feder Art. Nr. ............................. 60480-02
Federlänge unbelastet ............... 230 mm
Federrate ................................... Prog 16-26 N/mm
Einstellbereich Vorspannung ..... [0-29] mm
Öhlins Produkte unterliegen einer
kontinuierlichen Verbesserung und
Weiterentwicklung. Diese
Montageanleitung wurde bis zum
Druckschluss so aktuell wie irgend
möglich gehalten. Dennoch können
geringe Unterschiede zwischen den
hier gezeigten und beschriebenen
Produkten und der tatsächlich
ausgelieferten Ware existieren.
© Öhlins Asia Co. Ltd. Alle Rechte
vorbehalten. Jeglicher Nachdruck
oder Verwendung ohne schriftliche
Genehmigung von Öhlins Racing AB
ist verboten.
Max. Position
13 mm
15 Klicks
18 Klicks
Stoßdämpferdaten
Die neuesten Informationen
bekommen Sie bei Ihrem Öhlins
Importeur. Sollten Sie Fragen zum
Inhalt dieser Montageanleitung
haben, so kontaktieren Sie Ihren
700/937 Moo5, Tambol Nongkhaga,
Amphur Phantong, Chonburi Province
Druckstufen-
einsteller
Längeneinsteller
Stoßdämpferdaten
Länge ............................... 384
Hub .................................. 102 mm.
Veröffentlicht am 28.06.2019
Öhlins Händler.
Öhlins Asia Co. Ltd
20160 Thailand
Federvorspannungs-
einsteller
Zugstufeneinsteller
/
mm
+8
-2
Teile Nr. MI_TR923_0
