Handsender

4.1

Installation

Der Sender wird mit vorinstallierten Batterien (3xAA Alkaline) ausgeliefert und ist somit ohne weitere
Vorbereitungen betriebsbereit.
4.2

Allgemeine Funktionen

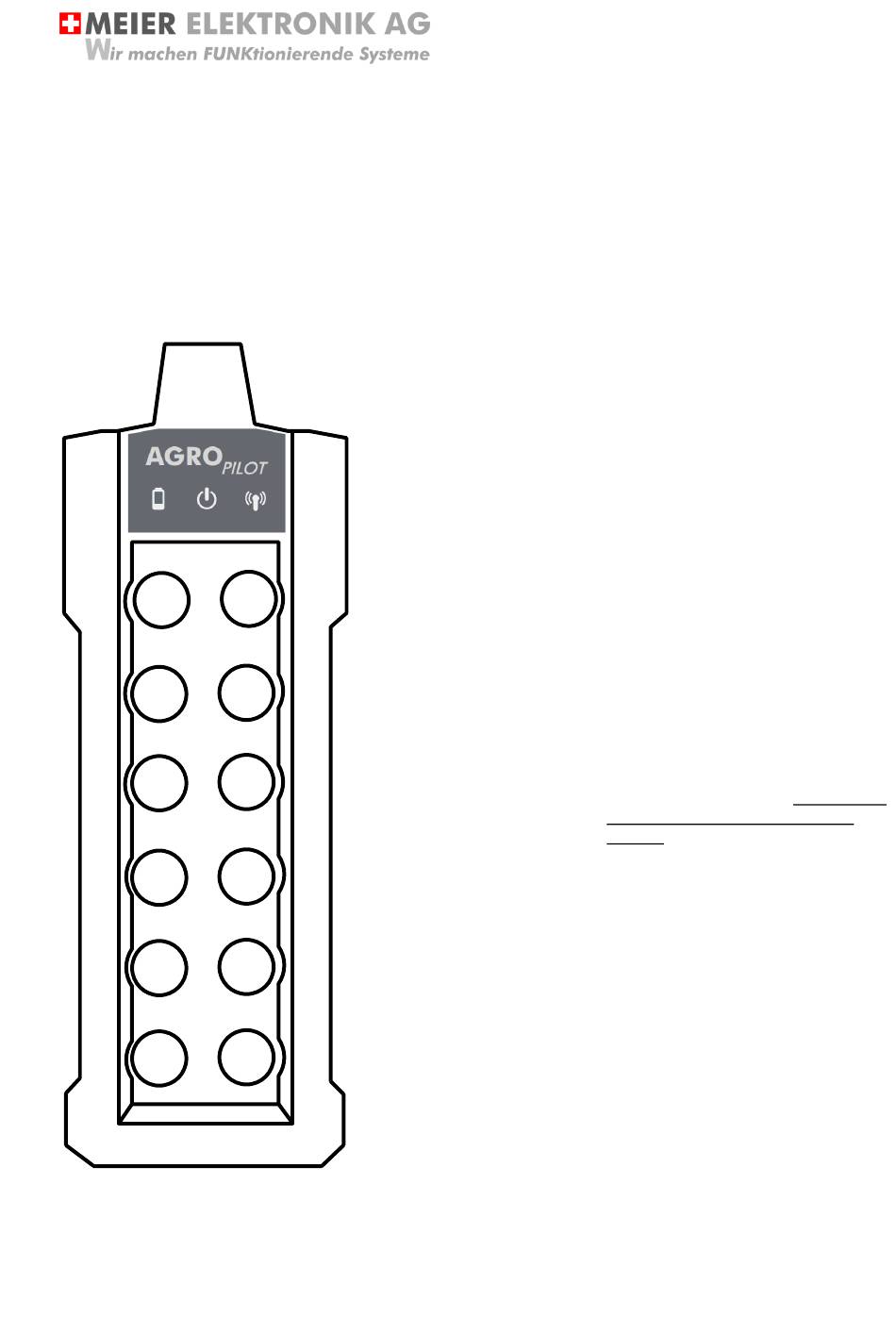

Abbildung 1: Senderansicht Vorderseite
A B
1
3
5
7
9
11
Meier Elektronik AG – Gewerbezone 61 – 6018 Buttisholz – Tel. 041 497 31 04 – Fax. 041 497 35 07
LED Anzeige:
A: Niedriger Batteriestatus
(Anzeige Batteriewechsel)
C
B: Handsender Ein
(Anzeige
Betriebsbereitschaft)
2
4
C: Funkverbindung
(Anzeige Funkqualität)
6
Taster:
8
1: Pumpe Ein
3: Schieber auf Wasser
10
5: Rücklauf Ein
7: Rührwerk Ein
12
(nur bei Ausführung 6K)
9: Reserve Ein
(nur bei Ausführung 6K)
11: Handsender Ein
(min. 1s gedrückt halten)
Bedienanleitung
Seite 5 von 35
LED blinkt bei niedriger
Batteriespannung aber es kann noch
weitergearbeitet werden. Leuchtet
die LED dauernd, ist kein Betrieb
mehr möglich.
LED leuchtet, wenn ein Taster
gedrückt wurde und der Sender
somit betriebsbereit ist. Nach ca. 15s
ohne Eingabe geht der Sender in
den Standby-Betrieb zurück. Dies
wird durch blinken der LED
angezeigt.
Ein schnelles blinken der LED
signalisiert den
Kommunikationsverkehr zwischen
Sender und Empfänger. Leuchtet die
LED dauernd, ist die Verbindung
gestört.
2: Pumpe Aus
4: Schieber auf Gülle
6: Rücklauf Aus
8: Rührwerk Aus
(nur bei Ausführung 6K)
10: Reserve Aus
(nur bei Ausführung 6K)
12: Horn
