meier elektronik AGROPILOT Bedienungsanleitung Seite 10

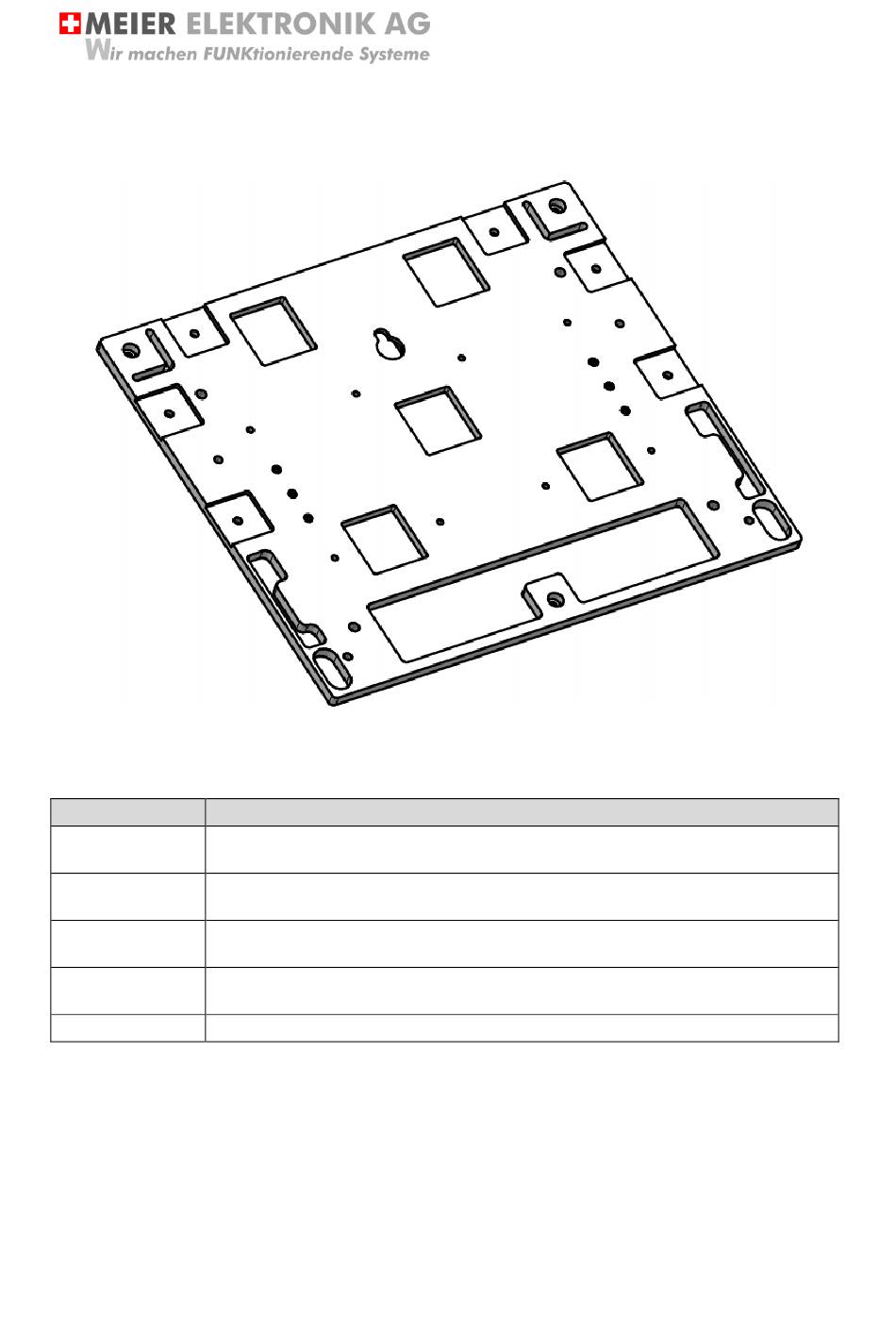

Abbildung 5: Empfängermontageplatte
1
3
1
1
Tabelle 2: Empfängermontagemöglichkeiten
Befestigung Beschreibung
1 Befestigung der Laschen. Lieferung besteht aus 4 Stück Laschen, falls diese
Montageoption bestellt wurde.
2 Befestigung der DIN-Schnapper. Lieferung besteht aus 2 Stück DIN-Schnapper,
falls diese Montageoption bestellt wurde.
3 Befestigung der Gummi-Puffer. Lieferung besteht aus 4 Stück Gummi-Puffer,
falls diese Montageoption bestellt wurde.
4 Befestigung der Magnete. Lieferung besteht aus 4 Stück Magneten, falls diese
Montageoption bestellt wurde.
5 Individuelle Befestigung
Meier Elektronik AG – Gewerbezone 61 – 6018 Buttisholz – Tel. 041 497 31 04 – Fax. 041 497 35 07
5
4
2
2
4
3
1
3
4
2
4
4
Bedienanleitung
Seite 10 von 35
1
1
2
3
