meier elektronik AGROPILOT Bedienungsanleitung Seite 13

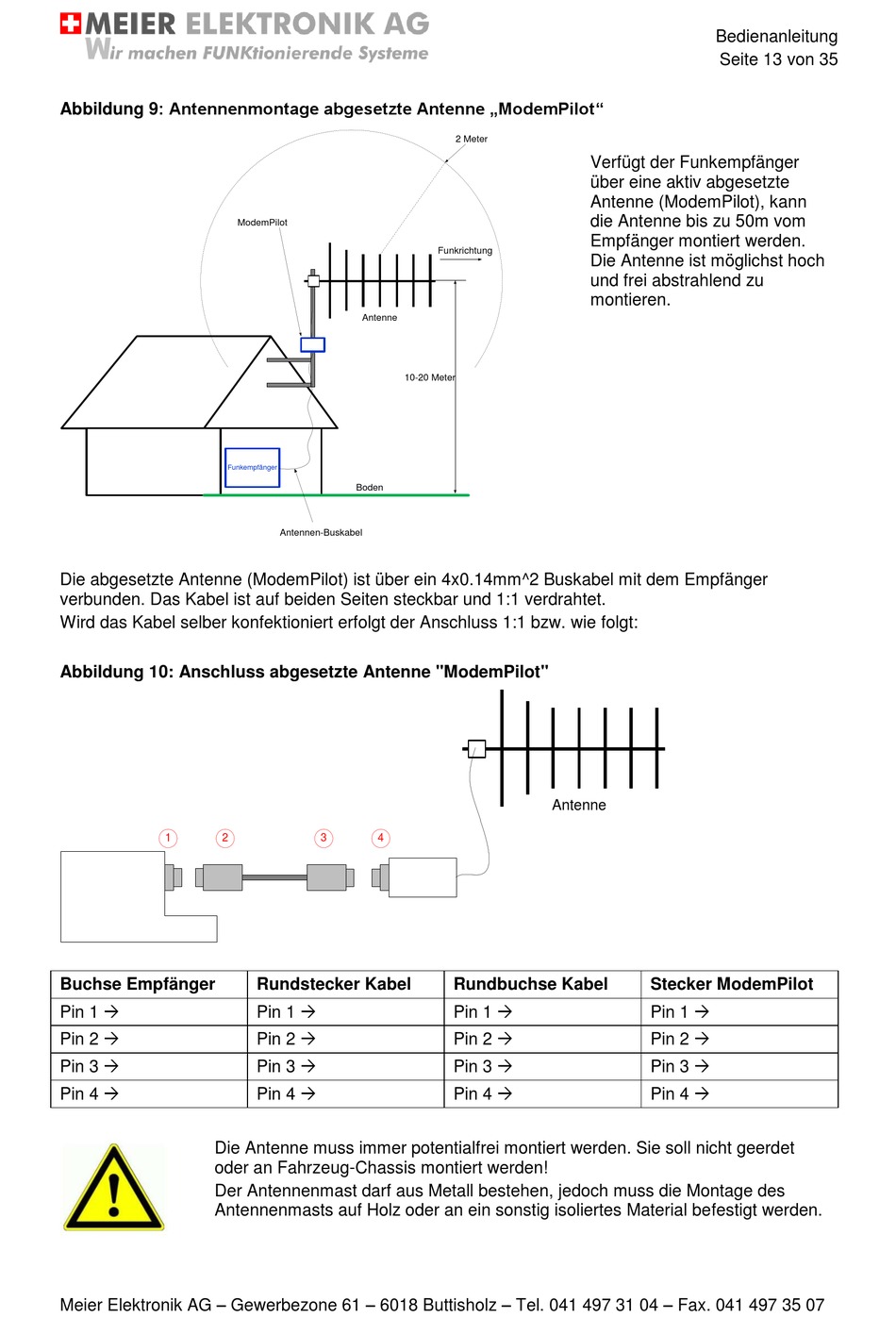

Abbildung 9: Antennenmontage abgesetzte Antenne „ModemPilot"
Funkempfänger
Die abgesetzte Antenne (ModemPilot) ist über ein 4x0.14mm^2 Buskabel mit dem Empfänger
verbunden. Das Kabel ist auf beiden Seiten steckbar und 1:1 verdrahtet.
Wird das Kabel selber konfektioniert erfolgt der Anschluss 1:1 bzw. wie folgt:
Abbildung 10: Anschluss abgesetzte Antenne "ModemPilot"
1 2
Buchse Empfänger
Pin 1 
Pin 2 
Pin 3 
Pin 4 
Die Antenne muss immer potentialfrei montiert werden. Sie soll nicht geerdet
oder an Fahrzeug-Chassis montiert werden!
Der Antennenmast darf aus Metall bestehen, jedoch muss die Montage des
Antennenmasts auf Holz oder an ein sonstig isoliertes Material befestigt werden.
Meier Elektronik AG – Gewerbezone 61 – 6018 Buttisholz – Tel. 041 497 31 04 – Fax. 041 497 35 07
ModemPilot
Antenne
10-20 Meter
Boden
Antennen-Buskabel
3 4
Rundstecker Kabel
Pin 1 
Pin 2 
Pin 3 
Pin 4 
2 Meter
Verfügt der Funkempfänger
über eine aktiv abgesetzte
Antenne (ModemPilot), kann
die Antenne bis zu 50m vom
Empfänger montiert werden.
Funkrichtung
Die Antenne ist möglichst hoch
und frei abstrahlend zu
montieren.
Antenne
Rundbuchse Kabel
Pin 1 
Pin 2 
Pin 3 
Pin 4 
Bedienanleitung
Seite 13 von 35
Stecker ModemPilot
Pin 1 
Pin 2 
Pin 3 
Pin 4 
