6.3

Installation

Bevor man den Empfänger in Betrieb nehmen kann, muss er zuerst an das Stromnetz angeschlossen
und die Relaisausgänge verdrahtet werden.
Prüfen sie die Spannung auf dem Empfängertypenschild mit ihrer
Betriebsspannung (siehe Abbildung 11 – Punkt 3).

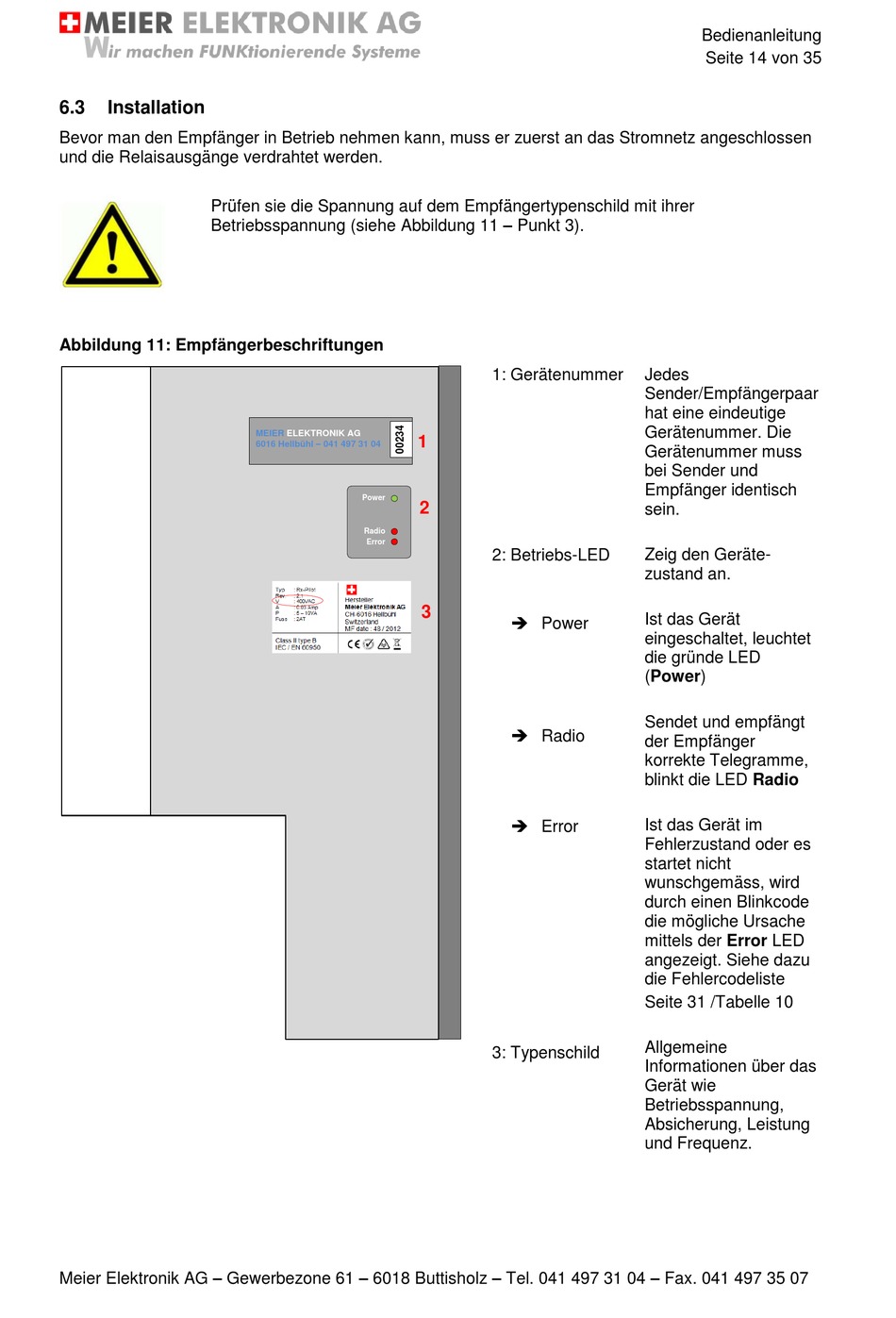

Abbildung 11: Empfängerbeschriftungen
Meier Elektronik AG – Gewerbezone 61 – 6018 Buttisholz – Tel. 041 497 31 04 – Fax. 041 497 35 07
MEIER ELEKTRONIK AG
1
6016 Hellbühl – 041 497 31 04
Power
2
Radio
Error
3
1: Gerätenummer Jedes
Sender/Empfängerpaar
hat eine eindeutige
Gerätenummer. Die
Gerätenummer muss
bei Sender und
Empfänger identisch
sein.
Zeig den Geräte-
2: Betriebs-LED
zustand an.
Ist das Gerät
 Power
eingeschaltet, leuchtet
die gründe LED
(Power)
Sendet und empfängt
 Radio
der Empfänger
korrekte Telegramme,
blinkt die LED Radio
 Error
Ist das Gerät im
Fehlerzustand oder es
startet nicht
wunschgemäss, wird
durch einen Blinkcode
die mögliche Ursache
mittels der Error LED
angezeigt. Siehe dazu
die Fehlercodeliste
Seite 31 /Tabelle 10
Allgemeine
3: Typenschild
Informationen über das
Gerät wie
Betriebsspannung,
Absicherung, Leistung
und Frequenz.
Bedienanleitung
Seite 14 von 35
