Funktionsbeschrieb Gasstufen

Die Potentiometer bestimmen die ausfahrlänge des Linearmotors, welcher das Handgas des Motors
betätigt.

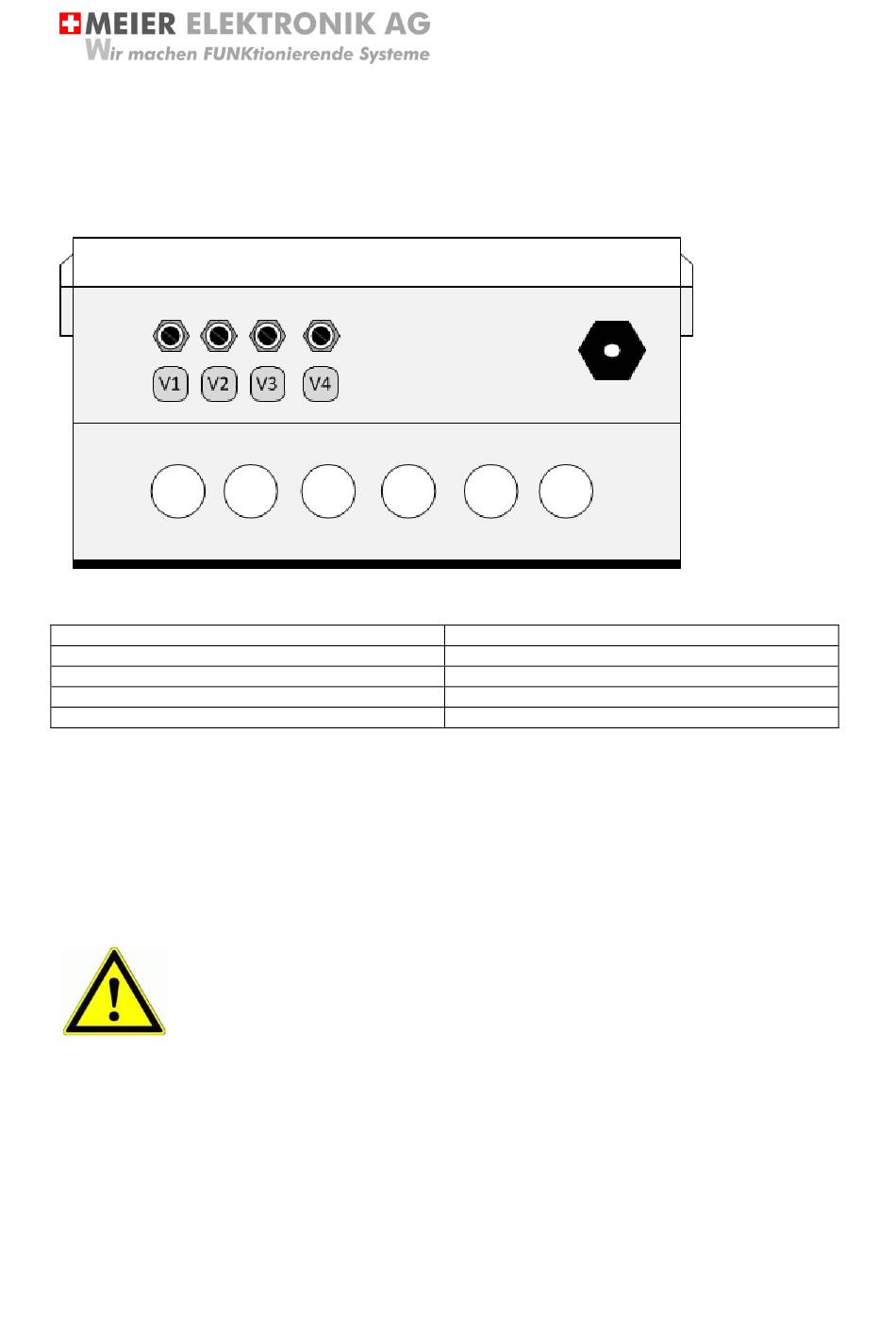

Abbildung 17: Bedienung Gasstufen
Tabelle 5: Beschreibung Gasstufen
Bezeichnung
V1
V2
V3
V4
6.4.6

Einstellungen der Gasstufen

Durch drehen der Potentiometer V1 – V4 kann die abzurufende Position des Linearmotors (Gas)
verändert werden.
Die eingestellten Positionen der Potentiometer (Ausfahrlänge des Linearmotors) können bequem mit
dem Handsender abgerufen werden, durch Drücken der entsprechenden Taste auf dem Handsender.
Wird das Potentiometer gedreht, welches zuvor mit dem Handsender abgerufen
wurde, so ist nach drehen des Potentiometers dieses erneut mit dem
Handsender abzurufen.
Es ist kein verstellen des Linearmotors direkt mit dem Potentiometer möglich.
