Montagehinweise Antenne

Die besten Empfangseigenschaften können bei Sichtverbindung erreicht werden. Da dies jedoch
meistens nicht möglich ist, muss die Empfängerantenne so platziert werden, dass sie möglichst
alleinstehend abstrahlen bzw. empfangen kann.

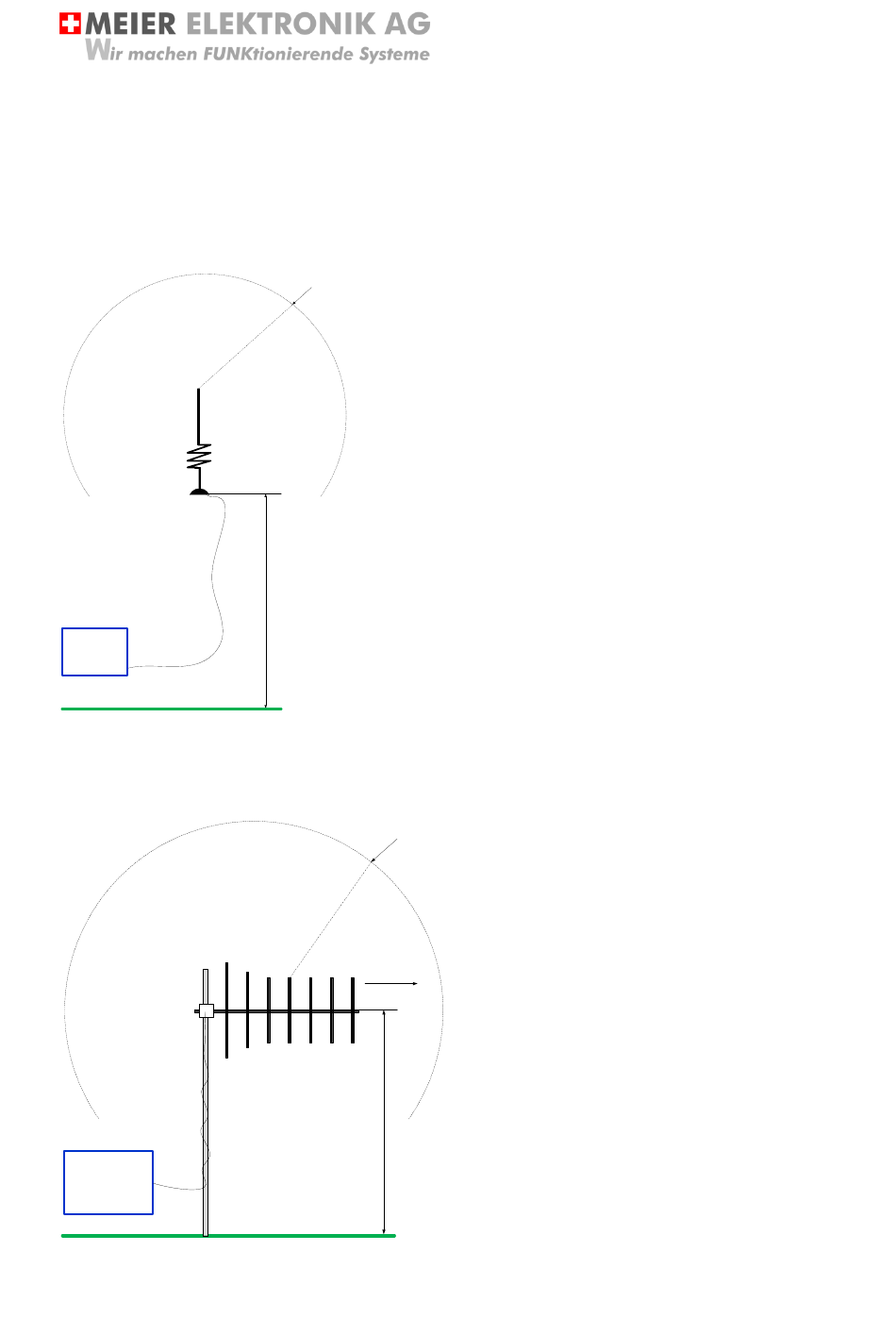

Abbildung 7: Antennenmontage Standardantenne
Antenne
Funkempfänger
Boden
Abbildung 8: Antennenmontage Yagiantenne
Funkempfänger
Meier Elektronik AG – Gewerbezone 61 – 6018 Buttisholz – Tel. 041 497 31 04 – Fax. 041 497 35 07
2 Meter
2-3 Meter
2 Meter
Funkrichtung
Antenne
2-3 Meter
Boden
Ideal ist, wenn die Antenne 2-3 Meter frei
abstrahlen kann. Dabei sollen möglichst keine
Hindernisse in diesem Bereich vorliegen.
Zusätzlich kann die Empfangsqualität erhöht
werden, wenn die Antenne 2-3 Meter ab Boden
montiert wird.
Setzen Sie die Magnetfuss-Antenne auf einen
Metallwinkel. Der Metallwinkel übernimmt dann
die Funktion des Gegenpotentials und trägt auch
wesentlich zur verbesserten Reichweite bei.
Ideal ist, wenn die Antenne 2-3 Meter frei
abstrahlen kann. Dabei sollen möglichst keine
Hindernisse in diesem Bereich vorliegen.
Zusätzlich kann die Empfangsqualität erhöht
werden, wenn die Antenne 2-3 Meter ab Boden
montiert wird.
Die Antenne ist isoliert an einer Metallstange zu
montieren. Verwenden sie im Idealfall eine
Holzstange.
Das gesamte Installationsmaterial (Antenne,
Antennenkabel und Antennen-Masten) kann bei
der Firma Meier Elektronik AG bezogen werden!
