6.4.7 Beispielanschluss an 12V für Magnetkupplung

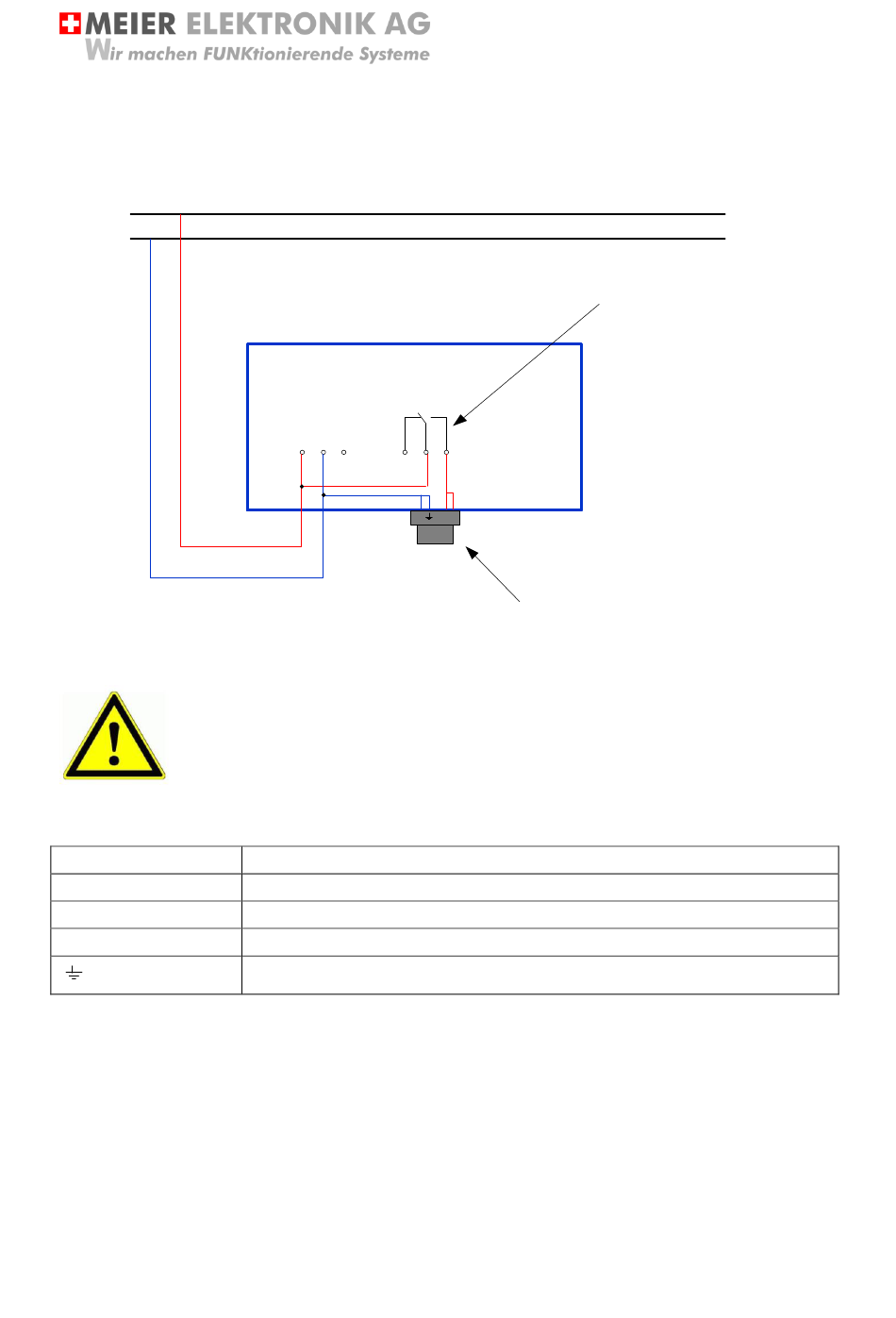

Abbildung 18: Beispielanschluss an 12V für Magnetkupplung
+12V DC
0V (GND)
Wird der Magnetkupplungsstecker entfernt, ist die Schutzabdeckung auf die
Buchse zu montieren, um die Kontakte vor Umwelteinflüssen zu schützen.
Dadurch wird die Lebensdauer der Steckverbindung erhöht.
Tabelle 6: Steckerbelegung Magnetkupplung
Stecker-Nummer
1
2
3
Meier Elektronik AG – Gewerbezone 61 – 6018 Buttisholz – Tel. 041 497 31 04 – Fax. 041 497 35 07
Funkempfänger
12 11 14
CH1
+ -
3
Beschreibung
Geschaltetes + über Relais 1 (+12V)
Geschaltetes + über Relais 1 (+12V)
GND / Minus
GND / Minus
CH1 / Relais 1 max. 16A
.......
1 2

Buchse Magnetkupplung

Bedienanleitung
Seite 22 von 35
Strombelastung
(Magnetkupplung)
