6.4 Anschlussbeispiele Empfänger
6.4.1 Beispielanschluss an 400V~mit Schütz und Motor

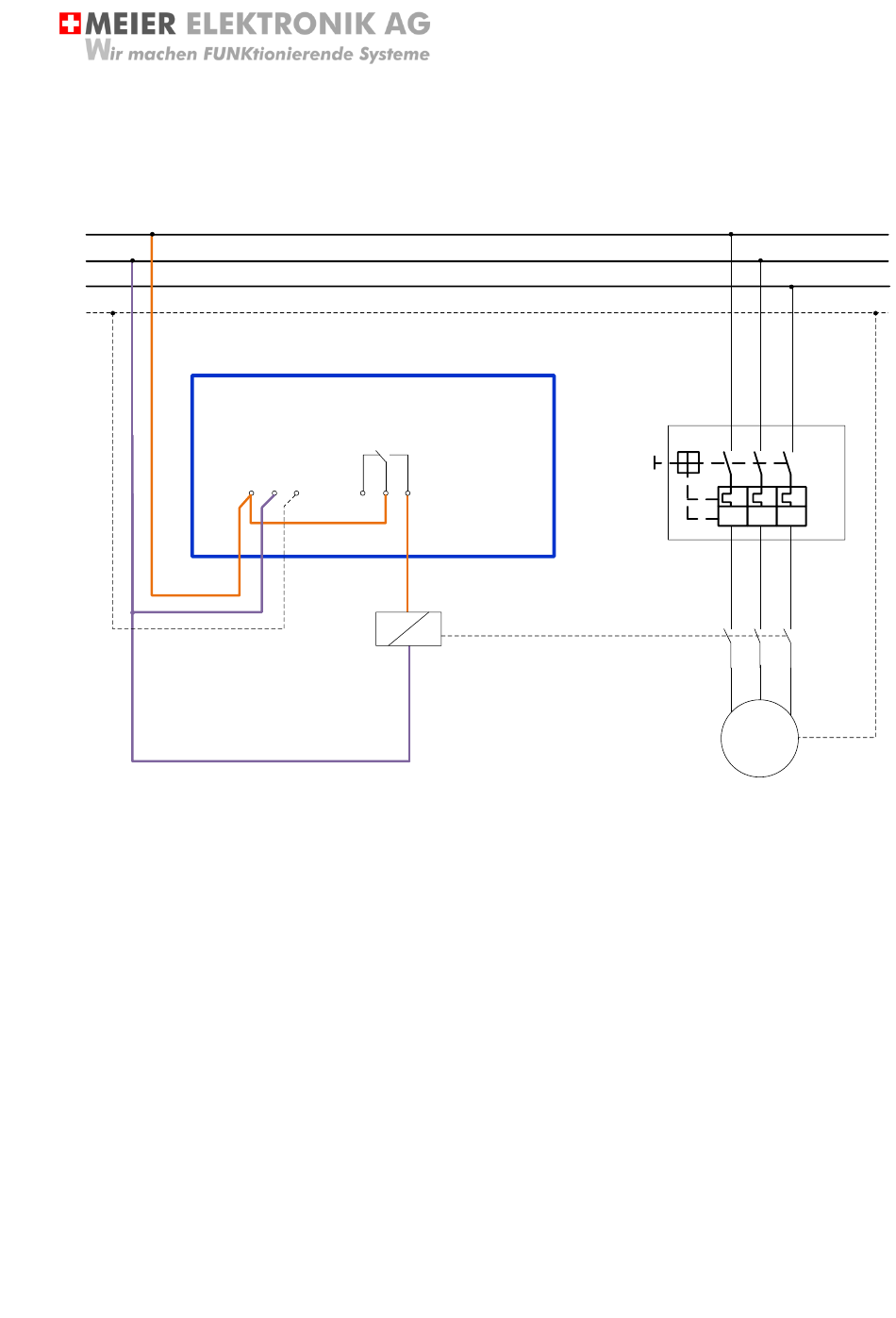

Abbildung 13: Beispielanschluss an 400V~mit Schütz und Motor
L1
L2
L3
PE
Funkempfänger
Meier Elektronik AG – Gewerbezone 61 – 6018 Buttisholz – Tel. 041 497 31 04 – Fax. 041 497 35 07
12 11 14
CH1
L1 L2 PE
.......
KM1
Schütz 400V~
Bedienanleitung
Seite 17 von 35
F1
I > I > I >
M1
4kW
Motor
