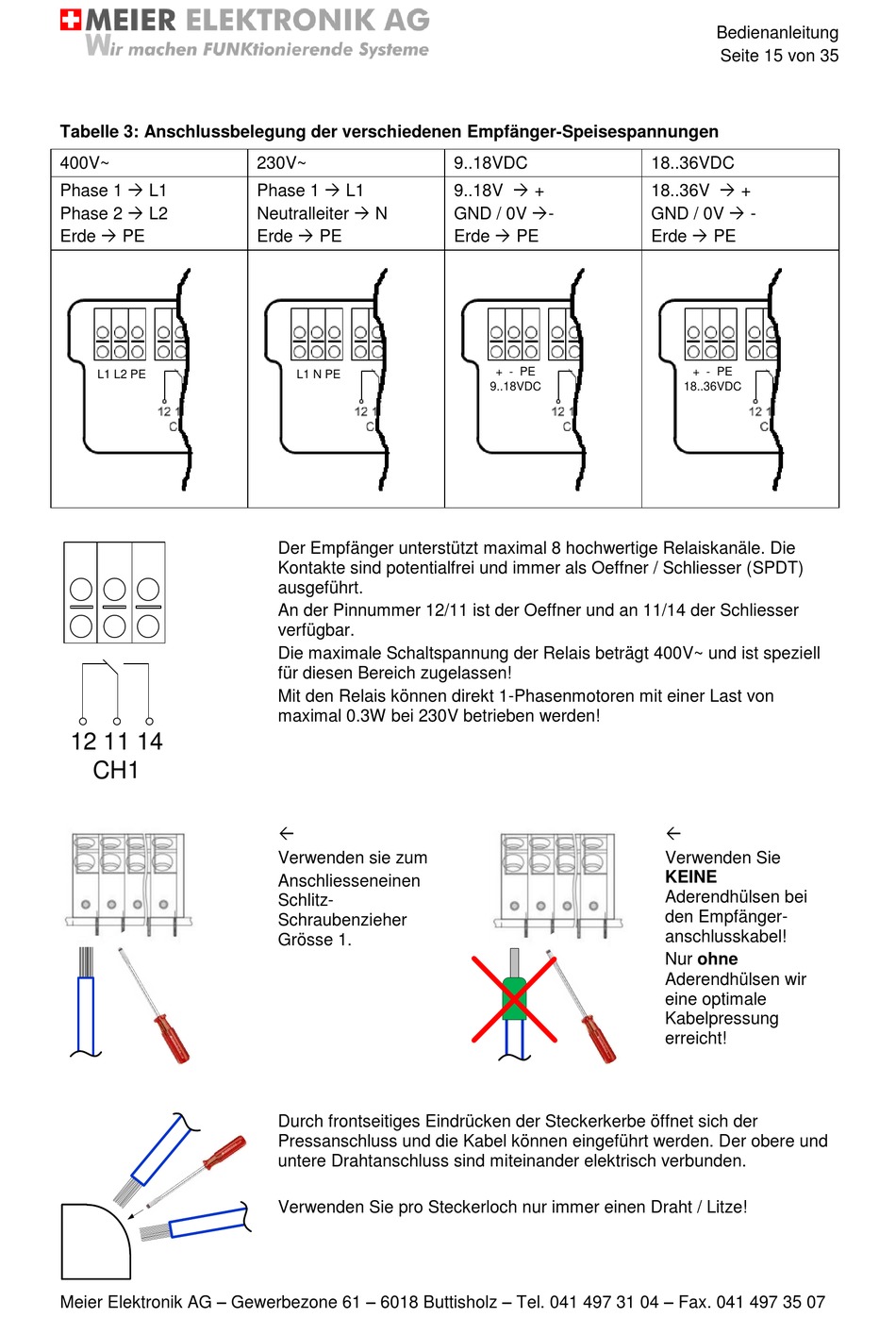

Tabelle 3: Anschlussbelegung der verschiedenen Empfänger-Speisespannungen
400V~
Phase 1  L1
Phase 2  L2
Erde  PE
L1 L2 PE
12 11 14
CH1
Meier Elektronik AG – Gewerbezone 61 – 6018 Buttisholz – Tel. 041 497 31 04 – Fax. 041 497 35 07
230V~
Phase 1  L1
Neutralleiter  N
Erde  PE
L1 N PE
Der Empfänger unterstützt maximal 8 hochwertige Relaiskanäle. Die
Kontakte sind potentialfrei und immer als Oeffner / Schliesser (SPDT)
ausgeführt.
An der Pinnummer 12/11 ist der Oeffner und an 11/14 der Schliesser
verfügbar.
Die maximale Schaltspannung der Relais beträgt 400V~ und ist speziell
für diesen Bereich zugelassen!
Mit den Relais können direkt 1-Phasenmotoren mit einer Last von
maximal 0.3W bei 230V betrieben werden!

Verwenden sie zum
Anschliesseneinen
Schlitz-
Schraubenzieher
Grösse 1.
Durch frontseitiges Eindrücken der Steckerkerbe öffnet sich der
Pressanschluss und die Kabel können eingeführt werden. Der obere und
untere Drahtanschluss sind miteinander elektrisch verbunden.
Verwenden Sie pro Steckerloch nur immer einen Draht / Litze!
9..18VDC
9..18V  +
GND / 0V -
Erde  PE
+ - PE
9..18VDC
Bedienanleitung
Seite 15 von 35
18..36VDC
18..36V  +
GND / 0V  -
Erde  PE
+ - PE
18..36VDC

Verwenden Sie
KEINE
Aderendhülsen bei
den Empfänger-
anschlusskabel!
Nur ohne
Aderendhülsen wir
eine optimale
Kabelpressung
erreicht!
