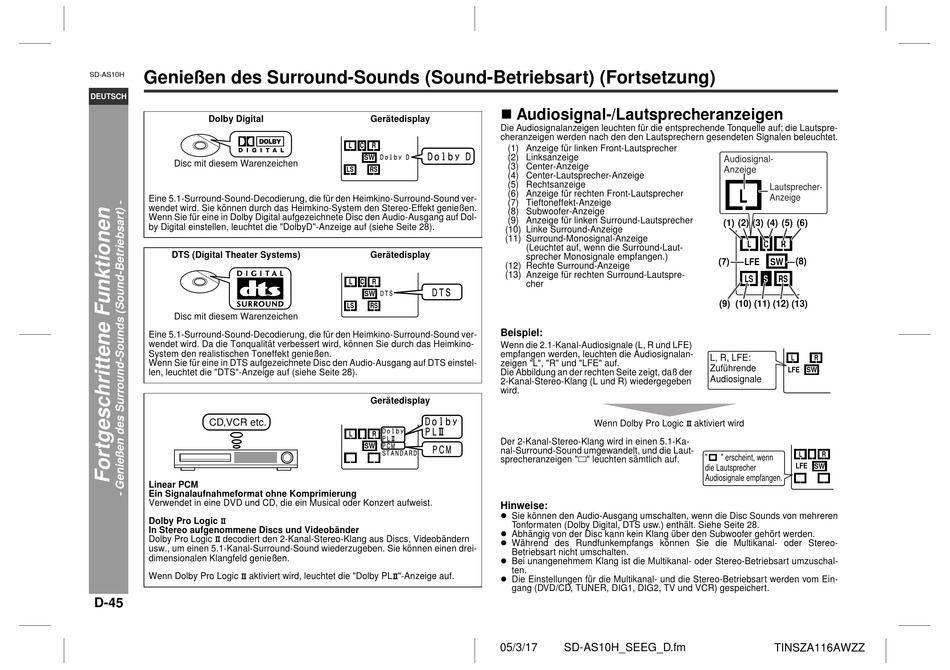

Genießen des Surround-Sounds (Sound-Betriebsart) (Fortsetzung)
SD-AS10H
DEUTSCH
Dolby Digital
Disc mit diesem Warenzeichen
Eine 5.1-Surround-Sound-Decodierung, die für den Heimkino-Surround-Sound ver-
wendet wird. Sie können durch das Heimkino-System den Stereo-Effekt genießen.
Wenn Sie für eine in Dolby Digital aufgezeichnete Disc den Audio-Ausgang auf Dol-
by Digital einstellen, leuchtet die "DolbyD"-Anzeige auf (siehe Seite 28).
DTS (Digital Theater Systems)
Disc mit diesem Warenzeichen
Eine 5.1-Surround-Sound-Decodierung, die für den Heimkino-Surround-Sound ver-
wendet wird. Da die Tonqualität verbessert wird, können Sie durch das Heimkino-
System den realistischen Toneffekt genießen.
Wenn Sie für eine in DTS aufgezeichnete Disc den Audio-Ausgang auf DTS einstel-
len, leuchtet die "DTS"-Anzeige auf (siehe Seite 28).
CD,VCR etc.
Linear PCM
Ein Signalaufnahmeformat ohne Komprimierung
Verwendet in eine DVD und CD, die ein Musical oder Konzert aufweist.
Dolby Pro Logic
In Stereo aufgenommene Discs und Videobänder
Dolby Pro Logic
decodiert den 2-Kanal-Stereo-Klang aus Discs, Videobändern
usw., um einen 5.1-Kanal-Surround-Sound wiederzugeben. Sie können einen drei-
dimensionalen Klangfeld genießen.
Wenn Dolby Pro Logic
aktiviert wird, leuchtet die "Dolby PL "-Anzeige auf.
D-45
! Audiosignal-/Lautsprecheranzeigen
Gerätedisplay
Die Audiosignalanzeigen leuchten für die entsprechende Tonquelle auf; die Lautspre-
cheranzeigen werden nach den den Lautsprechern gesendeten Signalen beleuchtet.
L
C
R
(1) Anzeige für linken Front-Lautsprecher
(2) Linksanzeige
SW
(3) Center-Anzeige
LS
RS
(4) Center-Lautsprecher-Anzeige
(5) Rechtsanzeige
(6) Anzeige für rechten Front-Lautsprecher
(7) Tieftoneffekt-Anzeige
(8) Subwoofer-Anzeige
(9) Anzeige für linken Surround-Lautsprecher
(10) Linke Surround-Anzeige
(11) Surround-Monosignal-Anzeige
Gerätedisplay
(12) Rechte Surround-Anzeige
(13) Anzeige für rechten Surround-Lautspre-
L
C
R
SW
LS
RS
Beispiel:
Wenn die 2.1-Kanal-Audiosignale (L, R und LFE)
empfangen werden, leuchten die Audiosignalan-
zeigen "L", "R" und "LFE" auf.
Die Abbildung an der rechten Seite zeigt, daß der
2-Kanal-Stereo-Klang (L und R) wiedergegeben
wird.
Gerätedisplay
L
C
R
Der 2-Kanal-Stereo-Klang wird in einen 5.1-Ka-
SW
nal-Surround-Sound umgewandelt, und die Laut-
sprecheranzeigen " " leuchten sämtlich auf.
Hinweise:
" Sie können den Audio-Ausgang umschalten, wenn die Disc Sounds von mehreren
Tonformaten (Dolby Digital, DTS usw.) enthält. Siehe Seite 28.
" Abhängig von der Disc kann kein Klang über den Subwoofer gehört werden.
" Während des Rundfunkempfangs können Sie die Multikanal- oder Stereo-
Betriebsart nicht umschalten.
" Bei unangenehmem Klang ist die Multikanal- oder Stereo-Betriebsart umzuschal-
ten.
" Die Einstellungen für die Multikanal- und die Stereo-Betriebsart werden vom Ein-
gang (DVD/CD, TUNER, DIG1, DIG2, TV und VCR) gespeichert.
05/3/17
(Leuchtet auf, wenn die Surround-Laut-
sprecher Monosignale empfangen.)
cher
Wenn Dolby Pro Logic
aktiviert wird
"
die Lautsprecher
Audiosignale empfangen.
SD-AS10H_SEEG_D.fm
Audiosignal-
Anzeige
Lautsprecher-
L
Anzeige
(1)
(2)
(3) (4)
(5)
(6)
L
C
R
(7)
LFE
SW
(8)
LS
S
RS
(9)
(10) (11)
(12) (13)
L, R, LFE:
L
R
Zuführende
LFE
SW
Audiosignale
L
R
" erscheint, wenn
LFE
SW
TINSZA116AWZZ
