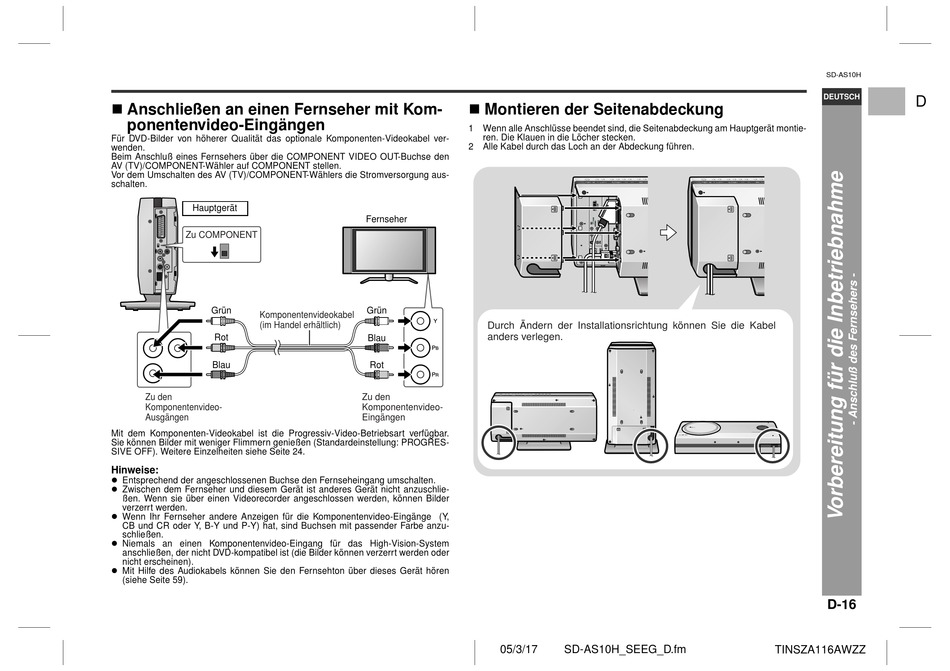

! Anschließen an einen Fernseher mit Kom-
ponentenvideo-Eingängen
Für DVD-Bilder von höherer Qualität das optionale Komponenten-Videokabel ver-
wenden.
Beim Anschluß eines Fernsehers über die COMPONENT VIDEO OUT-Buchse den
AV (TV)/COMPONENT-Wähler auf COMPONENT stellen.
Vor dem Umschalten des AV (TV)/COMPONENT-Wählers die Stromversorgung aus-
schalten.
Hauptgerät
Zu COMPONENT
Grün
Komponentenvideokabel
(im Handel erhältlich)
Rot
Blau
Zu den
Komponentenvideo-
Ausgängen
Mit dem Komponenten-Videokabel ist die Progressiv-Video-Betriebsart verfügbar.
Sie können Bilder mit weniger Flimmern genießen (Standardeinstellung: PROGRES-
SIVE OFF). Weitere Einzelheiten siehe Seite 24.
Hinweise:
" Entsprechend der angeschlossenen Buchse den Fernseheingang umschalten.
" Zwischen dem Fernseher und diesem Gerät ist anderes Gerät nicht anzuschlie-
ßen. Wenn sie über einen Videorecorder angeschlossen werden, können Bilder
verzerrt werden.
" Wenn Ihr Fernseher andere Anzeigen für die Komponentenvideo-Eingänge (Y,
CB und CR oder Y, B-Y und P-Y) hat, sind Buchsen mit passender Farbe anzu-
schließen.
" Niemals an einen Komponentenvideo-Eingang für das High-Vision-System
anschließen, der nicht DVD-kompatibel ist (die Bilder können verzerrt werden oder
nicht erscheinen).
" Mit Hilfe des Audiokabels können Sie den Fernsehton über dieses Gerät hören
(siehe Seite 59).
! Montieren der Seitenabdeckung
1
Wenn alle Anschlüsse beendet sind, die Seitenabdeckung am Hauptgerät montie-
ren. Die Klauen in die Löcher stecken.
2
Alle Kabel durch das Loch an der Abdeckung führen.
Fernseher
Grün
Durch Ändern der Installationsrichtung können Sie die Kabel
anders verlegen.
Blau
Rot
Zu den
Komponentenvideo-
Eingängen
