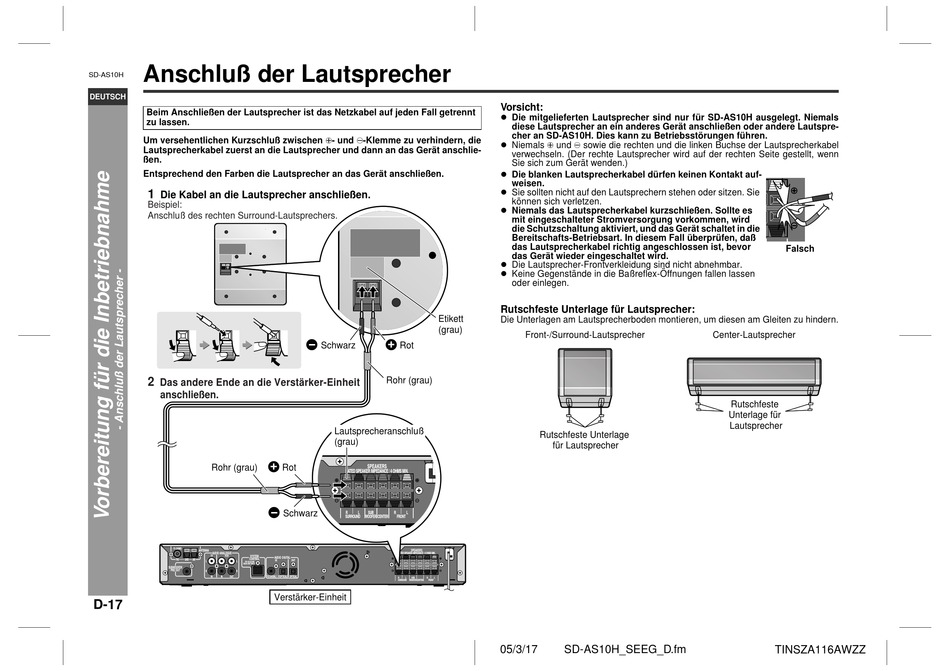

Anschluß der Lautsprecher
SD-AS10H
DEUTSCH
Beim Anschließen der Lautsprecher ist das Netzkabel auf jeden Fall getrennt
zu lassen.
Um versehentlichen Kurzschluß zwischen - und -Klemme zu verhindern, die
Lautsprecherkabel zuerst an die Lautsprecher und dann an das Gerät anschlie-
ßen.
Entsprechend den Farben die Lautsprecher an das Gerät anschließen.
1
Die Kabel an die Lautsprecher anschließen.
Beispiel:
Anschluß des rechten Surround-Lautsprechers.
2
Das andere Ende an die Verstärker-Einheit
anschließen.
Rohr (grau)
D-17
Etikett
(grau)
Schwarz
Rot
Rohr (grau)
Lautsprecheranschluß
(grau)
Rot
Schwarz
Verstärker-Einheit
Vorsicht:
" Die mitgelieferten Lautsprecher sind nur für SD-AS10H ausgelegt. Niemals
diese Lautsprecher an ein anderes Gerät anschließen oder andere Lautspre-
cher an SD-AS10H. Dies kann zu Betriebsstörungen führen.
" Niemals
und
sowie die rechten und die linken Buchse der Lautsprecherkabel
verwechseln. (Der rechte Lautsprecher wird auf der rechten Seite gestellt, wenn
Sie sich zum Gerät wenden.)
" Die blanken Lautsprecherkabel dürfen keinen Kontakt auf-
weisen.
" Sie sollten nicht auf den Lautsprechern stehen oder sitzen. Sie
können sich verletzen.
" Niemals das Lautsprecherkabel kurzschließen. Sollte es
mit eingeschalteter Stromversorgung vorkommen, wird
die Schutzschaltung aktiviert, und das Gerät schaltet in die
Bereitschafts-Betriebsart. In diesem Fall überprüfen, daß
das Lautsprecherkabel richtig angeschlossen ist, bevor
das Gerät wieder eingeschaltet wird.
" Die Lautsprecher-Frontverkleidung sind nicht abnehmbar.
" Keine Gegenstände in die Baßreflex-Öffnungen fallen lassen
oder einlegen.
Rutschfeste Unterlage für Lautsprecher:
Die Unterlagen am Lautsprecherboden montieren, um diesen am Gleiten zu hindern.
Front-/Surround-Lautsprecher
Rutschfeste Unterlage
für Lautsprecher
05/3/17
SD-AS10H_SEEG_D.fm
Falsch
Center-Lautsprecher
Rutschfeste
Unterlage für
Lautsprecher
TINSZA116AWZZ
