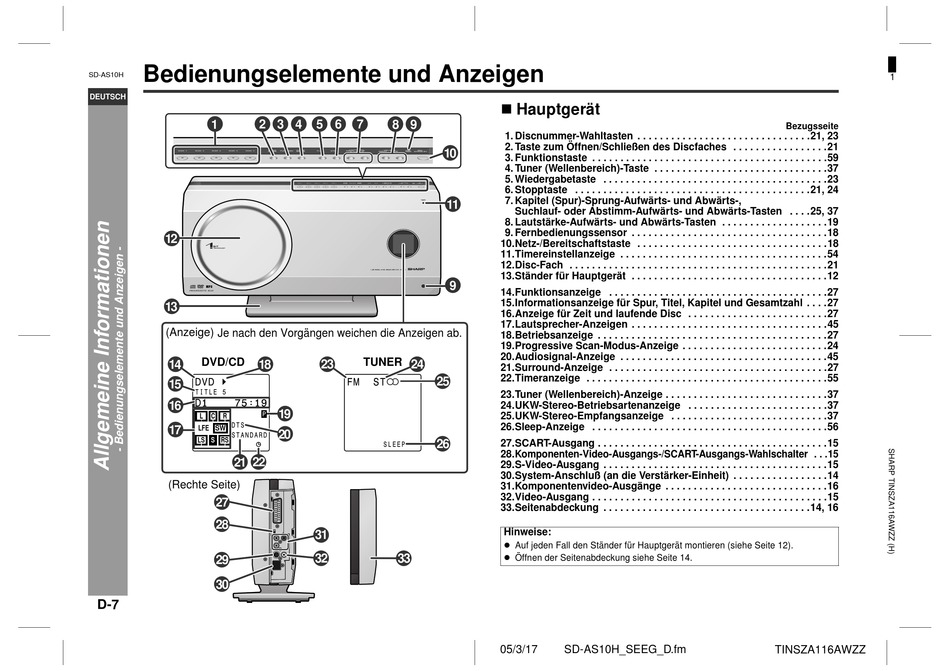

Bedienungselemente und Anzeigen
SD-AS10H
DEUTSCH
1
2 3 4
12
13
(Anzeige) Je nach den Vorgängen weichen die Anzeigen ab.
DVD/CD
14
18
15
16
L
C
R
17
LFE
SW
LS
S
RS
21 22
(Rechte Seite)
27
28
29
30
D-7
5 6
7
8
9
10
11
9
TUNER
23
24
25
19
L
C
R
SW
20
SL
SR
26
31
32
33
! Hauptgerät
1. Discnummer-Wahltasten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21, 23
2. Taste zum Öffnen/Schließen des Discfaches . . . . . . . . . . . . . . . . .21
3. Funktionstaste . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .59
4. Tuner (Wellenbereich)-Taste . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .37
5. Wiedergabetaste . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .23
6. Stopptaste . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21, 24
7. Kapitel (Spur)-Sprung-Aufwärts- und Abwärts-,
Suchlauf- oder Abstimm-Aufwärts- und Abwärts-Tasten . . . .25, 37
8. Lautstärke-Aufwärts- und Abwärts-Tasten . . . . . . . . . . . . . . . . . . .19
9. Fernbedienungssensor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18
10.Netz-/Bereitschaftstaste . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18
11.Timereinstellanzeige . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .54
12.Disc-Fach . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21
13.Ständer für Hauptgerät . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12
14.Funktionsanzeige . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .27
15.Informationsanzeige für Spur, Titel, Kapitel und Gesamtzahl . . . .27
16.Anzeige für Zeit und laufende Disc . . . . . . . . . . . . . . . . . . . . . . . . .27
17.Lautsprecher-Anzeigen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .45
18.Betriebsanzeige . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .27
19.Progressive Scan-Modus-Anzeige . . . . . . . . . . . . . . . . . . . . . . . . . .24
20.Audiosignal-Anzeige . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .45
21.Surround-Anzeige . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .27
22.Timeranzeige . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .55
23.Tuner (Wellenbereich)-Anzeige . . . . . . . . . . . . . . . . . . . . . . . . . . . . .37
24.UKW-Stereo-Betriebsartenanzeige . . . . . . . . . . . . . . . . . . . . . . . . .37
25.UKW-Stereo-Empfangsanzeige . . . . . . . . . . . . . . . . . . . . . . . . . . . .37
26.Sleep-Anzeige . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .56
27.SCART-Ausgang . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15
28.Komponenten-Video-Ausgangs-/SCART-Ausgangs-Wahlschalter . . .15
29.S-Video-Ausgang . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15
30.System-Anschluß (an die Verstärker-Einheit) . . . . . . . . . . . . . . . . .14
31.Komponentenvideo-Ausgänge . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16
32.Video-Ausgang . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15
33.Seitenabdeckung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14, 16
Hinweise:
" Auf jeden Fall den Ständer für Hauptgerät montieren (siehe Seite 12).
" Öffnen der Seitenabdeckung siehe Seite 14.
05/3/17
SD-AS10H_SEEG_D.fm
1
Bezugsseite
TINSZA116AWZZ
