5.6 Datenlogger-Funktion
1.
Drücken Sie die REC-Taste einmal, um zu beginnen.
2.
Falls das Messgerät die "Change Card"-Meldung am unteren rechten Ende
anzeigt, ist die SD-Karte entweder voll oder beschädigt.
3.
Falls das Messgerät "NO DISK" anzeigt, muss eine SD-Karte eingelegt werden.
4.
Falls eine 'Check SD'-Meldung erscheint, warten Sie ein paar Sekunden, da das
Messgerät die SD-Karte liest.
5.
Wenn die SD-Karte funktionsfähig ist und verfügbaren Speicherplatz hat, wird der
Datenaufzeichnungsprozess beginnen.
6.
Der Display wird den Datenloggingprozess anhand eines Zuwachses im
Datenzählers am unteren rechten Ende des Bildschirms aufzeigen(unter dem REC-
Display-Symbol).
7.
Jede Datei kann bis zu 30,000 Datenpunkte abspeichern. Wenn die Anzahl an
Datenpunkten die 30,000 erreicht, so wird das System automatisch eine neue
Datei schaffen. (Zum Beispiel, WTA01001.XLS wird durch WTA01002.XLS ersetzt
werden)
8.
Drücken Sie erneut die REC-Taste, um den Datenaufzeichnungsprozess
anzuhalten. Der Zuwachszähler und das REC-Symbol werden sich ausschalten.
9.
Anweisung im Hinblick auf das Datenexportieren an ein Tabellenblatt anhand eines
PCs werden später in dieser Gebrauchsanweisung erörtert.

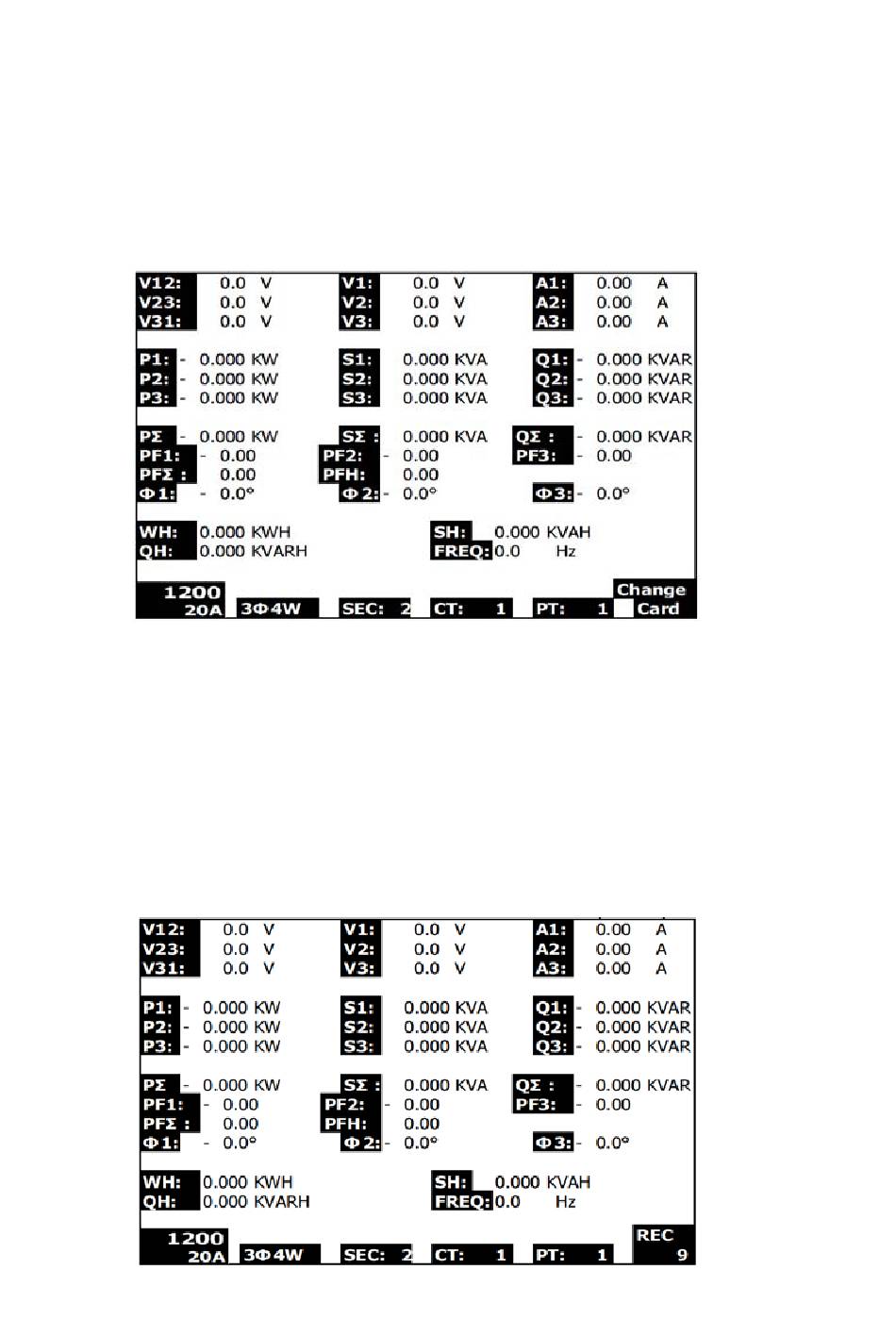

Die Zuwachszähleranzeige während des Datenaufzeichnens
Die 'Change Card'-Meldung
22
PQ3450-EU-GE-V1.1-04/12
