4.5.10 Klemmentyp-Einstellung
1.
Verwenden Sie im Setup-Modus die Pfeil-hoch- und Pfeil-runter-Tasten, um zu dem
CLAMP TYPE-Feld zu blättern.
2.
Drücken Sie die SHIFT-Taste und das "SHIFT1"-Symbol wird sich einschalten.
3.
Verwenden Sie die ▲ oder ▼ -Tasten, um eine maßstabgetreue Einstellung für die
verwendete Klemme auszuwählen.
4.
Drücken Sie erneut die SHIFT-Taste, um zum Setup-Modus zurückzukehren oder drücken
Sie die EXIT-Taste, um den Setup-Modus zu verlassen.
4.5.11 Einstellen des Stromstärkebereichs
ACHTUNG: Gehen Sie sicher, dass die 'A'-Bereichseinstellung mit der Einstufung der
angebrachten Klemme übereinstimmt.
1.
Verwenden Sie im Setup-Modus die Pfeil-hoch- und Pfeil-runter-Tasten, um zu dem "A
RANGE"-Feld zu blättern.
2.
Drücken Sie die SHIFT-Taste und das "SHIFT1"-Symbol wird sich einschalten.
3.
Verwenden Sie die ▲ oder ▼ -Tasten, um den Stromstärkenbereich einzustellen.
4.
Drücken Sie erneut die SHIFT-Taste, um zum Setup-Modus zurückzukehren oder drücken
Sie die EXIT-Taste, um den Setup-Modus zu verlassen.
4.5.12 Einstellen des Spannungsbereichs
1.
Verwenden Sie im Setup-Modus die Pfeil-hoch- und Pfeil-runter-Tasten, um zu dem "V
RANGE"-Feld zu blättern.
2.
Drücken Sie die SHIFT-Taste und das "SHIFT1"-Symbol wird sich einschalten.
3.
Verwenden Sie die ▲ oder ▼ -Tasten, um die Spannung auszuwählen (Bitte beachten
Sie, dass dieser Wert festgelegt ist, außer CLAMP TYPE ist auf "Other" eingestellt)
4.
Drücken Sie erneut die SHIFT-Taste, um zum Setup-Modus zurückzukehren oder drücken
Sie die EXIT-Taste, um den Setup-Modus zu verlassen.
4.5.13 Einstellen der RS-232-Ausgabeparameter
1.
Verwenden Sie im Setup-Modus die Pfeil-hoch- und Pfeil-runter-Tasten, um zu dem
"RS232 OUT SEL"-Feld zu blättern.
2.
Drücken Sie die SETUP/ENTER-Taste, um auf die RS232-Ausgabe-Auswahlseite zu
gelangen. Maximal neun Ausgabewahlen können auf dieser Seite hervorgehoben werden.
3.
Verwenden Sie alle vier Pfeiltasten, um die Ausgangswahlen einzustellen.
4.
Drücken Sie die SETUP-Taste, um eine Ausgabeart auszuwählen (die Auswahl wird
hervorgehoben werden).
5.
Drücken Sie die SETUP-Taste, um die Wahl einer Ausgabeart wieder rückgängig zu
machen (es wird nicht mehr hervorgehoben).
6.
Drücken und halten Sie die SHIFT-Taste für mindestens 2 Sekunden, um alle RS-232-
Ausgabewahlen zu löschen.
7.
Drücken Sie die EXIT-Taste, um den RS232-Ausgabemodus zu verlassen.
8.
Falls neun Posten ausgewählt wurden wird auf dem Display die Anzeige "full" erscheinen.

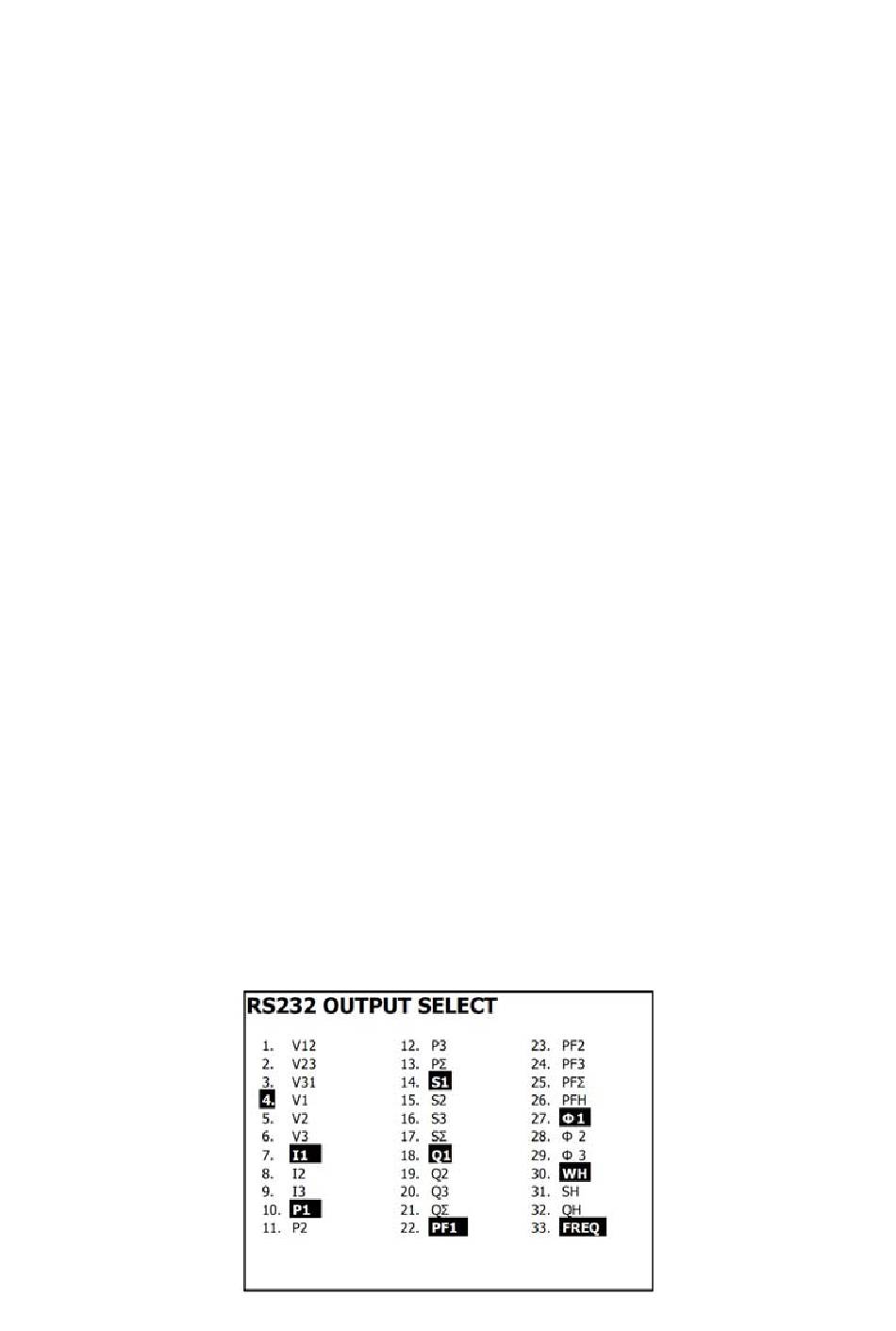

RS232 – Ausgabewahlen
