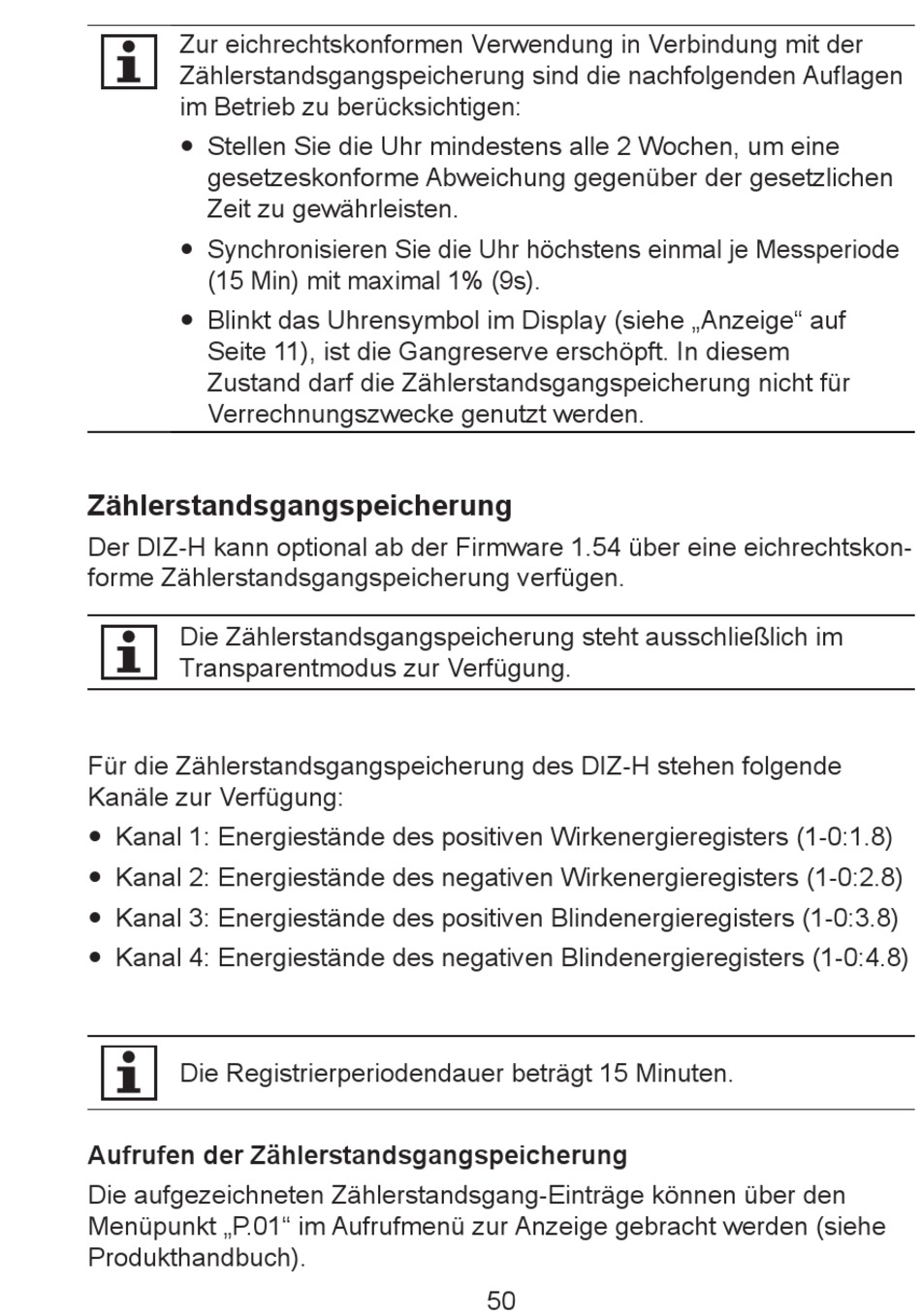

Zur eichrechtskonformen Verwendung in Verbindung mit der
Zählerstandsgangspeicherung sind die nachfolgenden Auflagen
im Betrieb zu berücksichtigen:
y Stellen Sie die Uhr mindestens alle 2 Wochen, um eine
gesetzeskonforme Abweichung gegenüber der gesetzlichen
Zeit zu gewährleisten.
y Synchronisieren Sie die Uhr höchstens einmal je Messperiode
(15 Min) mit maximal 1% (9s).
y Blinkt das Uhrensymbol im Display (siehe „Anzeige" auf
Seite 11), ist die Gangreserve erschöpft. In diesem
Zustand darf die Zählerstandsgangspeicherung nicht für
Verrechnungszwecke genutzt werden.
Zählerstandsgangspeicherung
Der DIZ-H kann optional ab der Firmware 1.54 über eine eichrechtskon-
forme Zählerstandsgangspeicherung verfügen.
Die Zählerstandsgangspeicherung steht ausschließlich im
Transparentmodus zur Verfügung.
Für die Zählerstandsgangspeicherung des DIZ-H stehen folgende
Kanäle zur Verfügung:
y Kanal 1: Energiestände des positiven Wirkenergieregisters (1-0:1.8)
y Kanal 2: Energiestände des negativen Wirkenergieregisters (1-0:2.8)
y Kanal 3: Energiestände des positiven Blindenergieregisters (1-0:3.8)
y Kanal 4: Energiestände des negativen Blindenergieregisters (1-0:4.8)
Die Registrierperiodendauer beträgt 15 Minuten.
Aufrufen der Zählerstandsgangspeicherung
Die aufgezeichneten Zählerstandsgang-Einträge können über den
Menüpunkt „P.01" im Aufrufmenü zur Anzeige gebracht werden (siehe
Produkthandbuch).
50
