RU
3. ИНСТРУКЦИЯ ПО УСТАНОВКЕ
3.1. Перед установкой
Перед началом работ ознакомьтесь с инструкцией и
проверьте следующее:
Подходит ли устанавливаемая каменка к данной
•
парильне с точки зрения мощности и типа? Зна-
чения объема, данные в таблице 2 нельзя
превышать или занижать.
Питающее напряжение достаточно для каменки?
•
При расположении каменки выполняются условия
•
минимальных расстояний, изображенных на рис. 4
и указанных в таблице 2.
ВНИМАНИЕ! В сауне может быть установлена толь-
ко
одна
каменка.
Каменка
чтобы текст, нанесенный на корпус каменки, легко
читался после установки.
3.2. Расположение каменки и безопасные
расстояния
Минимальные безопасные расстояния показаны на рис.
4. При установке каменки обязательно соблюдение
указанных
значений.
значений влечет за собой риск возгорания.
3.3. Защитное ограждение
При установке вокруг каменки защитного ограждения
должны соблюдаться минимальные безопасные рас-
стояния, приведенные на рис. 4 либо в инструкции по
установке ограждения.
3.4. Установка пульта управления и датчиков
К пульту приложены более детальные инструкции
•
по его креплению к стене.
Установите температурный датчик на стену сауны,
•
как показано на рис. 6. При установке каменки
от стены далее, чем 200 мм, датчик должен быть
установлен на потолке.
Вентиляционное окно не должно охлаждать
температурный датчик. См. рис. 3.
Тип
Мощ-
Keris
ность
Võimsus
Qube-360
кВт
kW
30
33
36
Таблица 2.
Данные каменок
Tabel 2.
Paigalduse üksikasjad

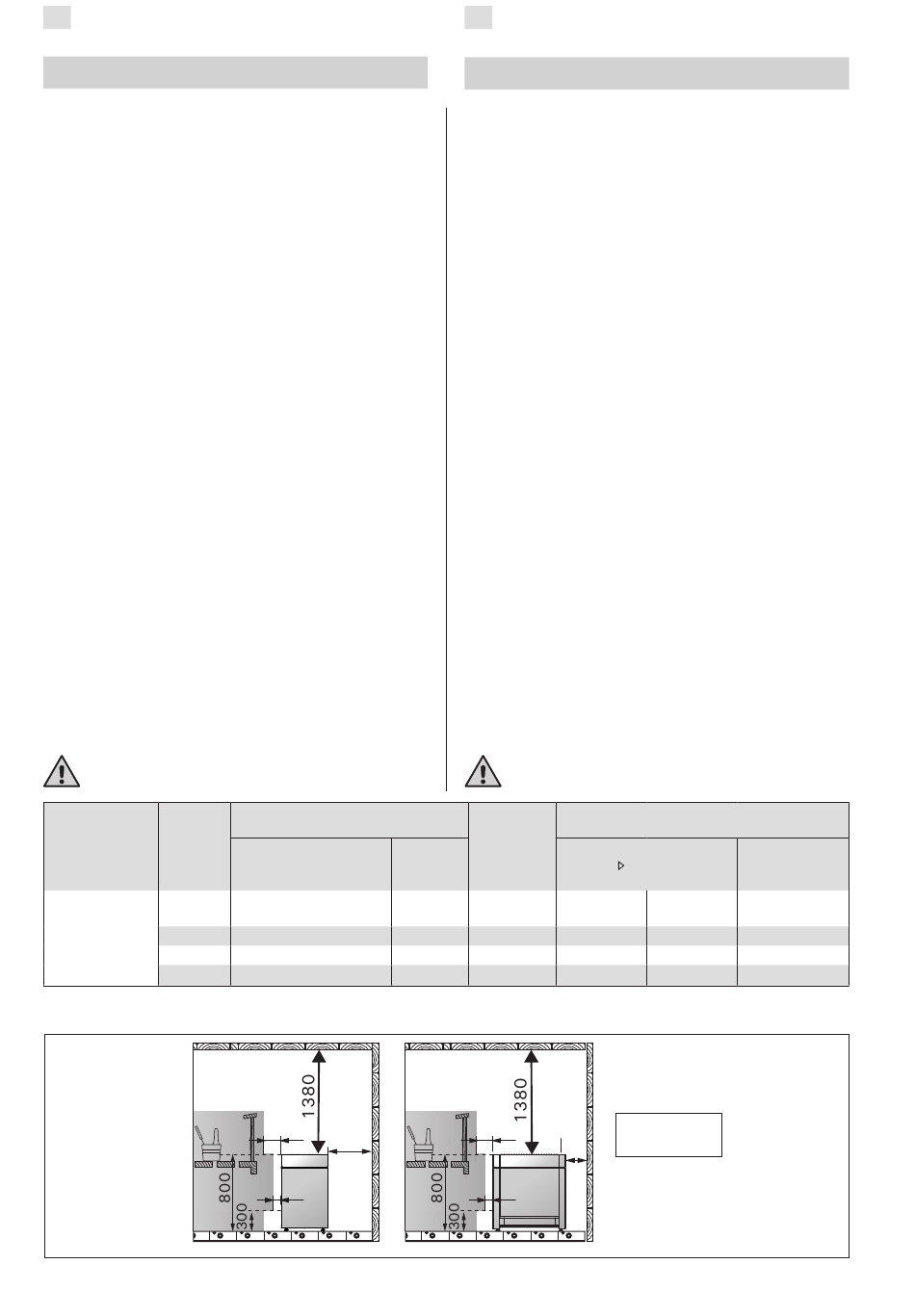

Рисунок 4.
Расстояния безопасности (все размеры приведены в миллиметрах)
Joonis 4.
Kerise ohutuskaugused (kõik mõõtmed millimeetrites)
40
устанавливается
так,
Несоблюдение
указанных
Размеры
Mõõdud
Ширина/глубина/
Вес
Mass
высота
Laius/sügavus/kõrgus
мм
кг
mm
kg
980/500/920
90
980/500/920
90
980/500/920
90
A
A
B
ET
3. PAIGALDUSJUHIS
3.1. Enne paigaldamist
Enne kerise paigaldamist tutvu paigaldusjuhisega ja
pööra tähelepanu alljärgnevale:
Kerise võimsus ja tüüp sobivad antud sauna.
•
Sauna maht peab vastama tabelis 2 antud
suurustele.
Toitepinge on kerisele sobiv.
•
Kerise paigalduskohal on tagatud joonisel 4
•
ning tabelis 2 toodud ohutuskauguste mini-
maalsuurused.
Tähelepanu! Saunaruumi tohib paigaldada ainult ühe
elektrikerise. Keris peab olema paigaldatud nii, et
hoiatustekstid oleksid pärast paigaldamist hõlpsasti
loetavad.
3.2. Asukoht ja ohutuskaugused
Minimaalsed ohutuskaugused on toodud joonisel 4.
On äärmiselt tähtis, et kerise paigaldamisel peetaks
kinni nendest mõõtudest. Ettekirjutuste eiramine
põhjustab tulekahju riski.
3.3. Kaitsebarjäär
Kui kerise ümber paigaldatakse kerisekaitse, tuleb
arvestada joonisel 4 toodud ohtutuskaugustega või
kerisekaitsme juhendis toodud ohutuskaugustega.
3.4. Juhtimiskeskuse ja anduri paigaldamine
Koos juhtimiskeskusega saate täpsemad juhised
•
selle kohta, kuidas keskus seina kinnitada.
Paigaldage temperatuuriandur sauna
•
seinale, nagu näidatud joonisel 6. Kui keris
paigaldatakse seinast kaugemale kui 200 mm,
peab anduri paigutama leiliruumi lakke.
Ärge paigaldage õhu juurdevoolu nii, et õhu-
vool jahutaks temperatuuriandurit. Joonis 3.
Камни
Парильня
Kivide
Leiliruum
kogus
Объем
Maht
2.3.!
макс. кг
мин. м
3
max. kg
min. m³
100
40
100
50
100
65
A min. 150
A
B
A
B
Высота
Kõrgus
макс. м
мин. мм
3
max. m³
min. mm
50
2300
65
2300
75
2300
min. 100
