FI
3. ASENNUSOHJE
3.1. Ennen asentamista
Ennen kuin ryhdyt asentamaan kiuasta, tutustu
asennusohjeeseen ja tarkista seuraavat asiat:
Kiuas on teholtaan ja tyypiltään sopiva ko.
•
saunahuoneeseen. Taulukon 2 antamia saunan
tilavuusarvoja ei saa ylittää eikä alittaa.
Syöttöjännite on sopiva kiukaalle.
•
Kiukaan asennuspaikka täyttää kuvassa 4 ja
•
taulukossa 2 annetut suojaetäisyyksien vähim-
mäisarvot.
Huom! Saunaan saa asentaa ainoastaan yhden säh-
kökiukaan. Kiuas on asennettava niin, että varoitus-
tekstit ovat helposti luettavissa asennuksen jälkeen.
3.2. Asennuspaikka ja suojaetäisyydet
Suojaetäisyyksien vähimmäisarvot palava-aineiseen
materiaaliin on esitetty kuvassa 4. Arvoja on ehdot-
tomasti noudatettava, koska niistä poikkeaminen ai-
heuttaa palovaaran.
3.3. Suojakaide
Jos kiukaan ympärille tehdään suojakaide, on nou-
datettava kuvassa 4 tai kaiteen asennusohjeessa
annettuja suojaetäisyyksiä.
3.4. Ohjauskeskuksen ja antureiden asennus
Ohjauskeskuksen mukana on tarkemmat
•
ohjeet keskuksen kiinnittämisestä seinään.
Asenna lämpöanturi kuvan 6 mukaisesti. Jos
•
kiuas asennetaan kauemmas kuin 200 mm
etäisyydelle seinästä, on anturi asennettava
kattoon.
Älä sijoita tuloilmaventtiiliä siten, että ilmavir-
ta viilentää lämpöanturia. Kuva 3.
Kiuas
Teho
Aggregat
Effekt
Qube-360
kW
30
33
36
Taulukko 2.
Asennustiedot
Tabell 2.
Monteringsdata

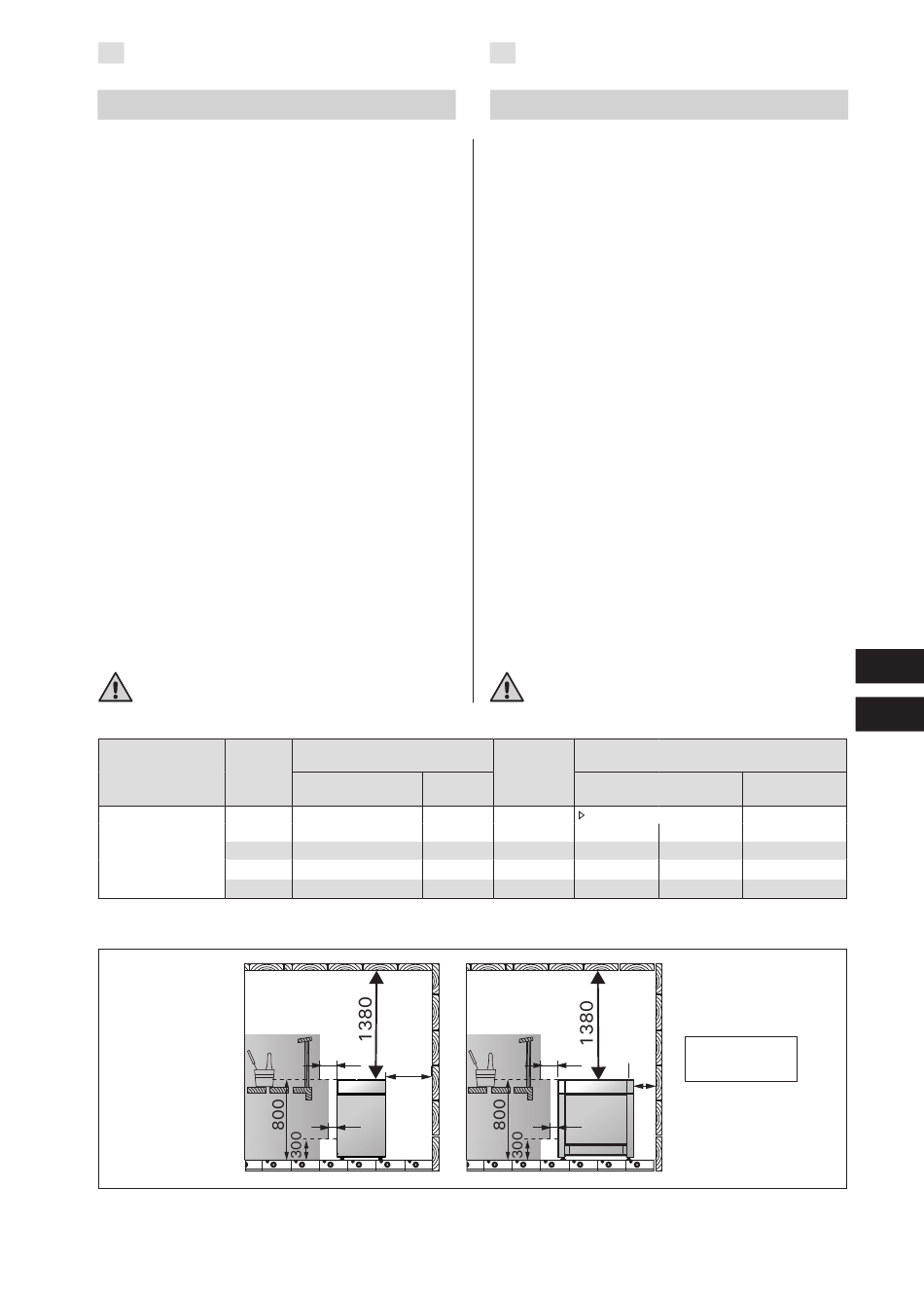

Kuva 4.
Kiukaan minimisuojaetäisyydet (mitat millimetreinä)
Bild 4.
Minimum säkerhetsavstånd (måtten i millimeter)
Mitat
Mått
Lev./syv./kork.
Paino
Bredd/djup/höjd
Vikt
mm
kg
980/500/920
90
980/500/920
90
980/500/920
90
A
A
B
SV
3. MONTERINGSANVISNINGAR
3.1. Före montering
Innan du börjar montera aggregatet bör du bekanta
dig med monteringsanvisningarna och kontrollera
följande saker:
Aggregatets effekt är lämplig med tanke på
•
bastuns storlek. De volymer som anges i tabell
2 får inte överskridas eller underskridas.
Driftspänningen är den rätta för aggregatet.
•
Placeringen av aggregatet uppfyller de minimi-
•
avstånd som anges i bild 4 och tabell 2.
OBS! Endast ett aggregat får monteras i en bastu.
Aggregatet måste monteras så, att det är lätt att läsa
varningstexter efter monteringen.
3.2. Placering och säkerhetsavstånd
De minsta säkerhetsavstånden till brännbara mate-
rial beskrivs i bild 4. Avstånden måste ovillkorligen
följas. Annars kan det uppstå brandfara.
3.3. Skyddsräcke
Om ett skyddsräcke monteras runt aggregatet,
måste de i bild 4 eller i räckes monteringsanvisning
angivna säkerhets avstånden iakttas.
3.4. Montering av styrenhet och sensorer
Närmare anvisningar om hur styrenhet fästs vid
•
väggen medföljer förpackningen.
Montera temperaturegivaren enligt bild 6. Om
•
aggregatet ställs längre än 200 mm från väg-
gen ska temperaturgivaren sättas i taket ovan-
för aggregatet.
Placera inte tilluftsventilen så att luftström-
men kyler ner temperaturgivaren. Bild 3.
Kivet
Löylyhuone
Stenar
Bastuutrymme
Tilavuus
Volym
2.3.!
max. kg
min. m³
max. m³
100
40
50
100
50
65
100
65
75
A
A
B
Korkeus
Höjd
min. mm
2300
2300
2300
A min. 150
B
min. 100
11
FI
SV
